Kia Cadenza: Система управления автоматической коробкой передач / Электромагнитный клапан управления гидротрансформатором (T/CON_VFS) Процедуры ремонта

Kia Cadenza YG 2016-2023 Руководство по ремонту / Автоматическая трансмиссия / Автоматическая система управления коробкой передач / Электромагнитный клапан гидротрансформатора (T/CON_VFS) Процедуры ремонта

осмотр
1.
Выключите зажигание.
2.
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
3.
Отсоедините разъем электромагнитного клапана (А).

4.
Измерьте сопротивление между силовой клеммой (10) и сигнальной клеммой (2).
Спецификация : 5,1 ± 0,3 Ом

Удаление
1.
Снимите нижнюю крышку.
(См. Механическая система двигателя — «Машинное отделение под крышкой»)
2.
Снимите сливную пробку ATF (A), дайте жидкости стечь, а затем снова установите сливную пробку.
Момент затяжки:
33,3 ~ 43,1 Н·м (3,4 ~ 4,4 кгс·м, 24,6 ~ 31,8 фунт-фут)

Существующую прокладку сливной пробки ATF необходимо заменить на новую. (Не используйте его повторно.)
3.
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
4.
Снимите кронштейн проводки (А) и шланг сапуна (В).
Момент затяжки:
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)

5.
Поднимите автомобиль после ослабления верхних болтов крышки гидроблока.
6.
Снимите крышку корпуса клапана (А), ослабив болты.
Момент затяжки:
11,8 ~ 13,7 Н·м (1,2 ~ 1,4 кгс·м, 8,7 ~ 10,1 фунт-фут)

7.
Снимите жгут проводов электромагнитного клапана (А) и датчик температуры масла (В), отвернув болты.
Момент затяжки:
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)

8.
Снимите опорный кронштейн электромагнитного клапана (А).
Момент затяжки:
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)

9.
Снимите электромагнитный клапан управления гидротрансформатором (В), предварительно ослабив болт (А).
Момент затяжки:
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)

Монтаж
1.
Установите в порядке, обратном снятию.
•
Существующую прокладку крышки гидроблока (А) необходимо заменить новой. (Не используйте его повторно.)

•
Выполните описанные ниже процедуры после замены электромагнитного клапана.
1)
Заполните автоматическую коробку передач жидкостью.
(См. Гидравлическая система — «Жидкость»)
2)

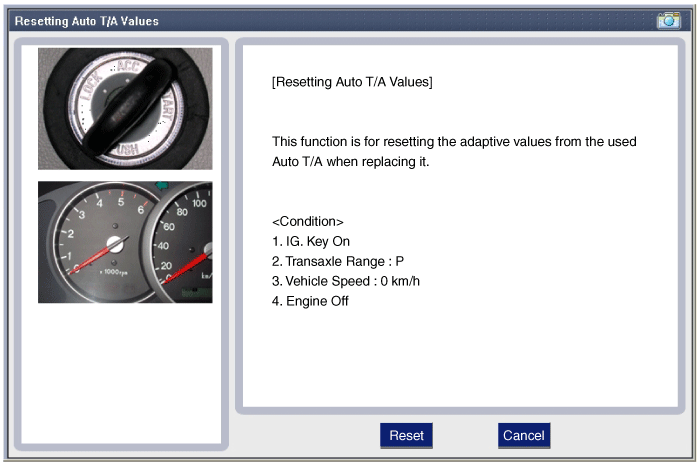

Сбросьте адаптивные значения автоматической коробки передач с помощью GDS.

3)
Выполните процедуру запоминания адаптивных значений TCM.
(См. «Система управления автоматической коробкой передач — «Процедуры ремонта»)
4)
Убедитесь в отсутствии утечек жидкости на соединениях после ремонта.
Принципиальные схемы электромагнитного клапана управления гидротрансформатором (T/CON_VFS)
Принципиальная электрическая схема ...
Электромагнитный клапан управления сцеплением 35R (35R/C_VFS) Технические характеристики
Спецификация Пункт Спецификация Тип управления N/H (Нормально-высокий) Давление управления кПа (кгс/см², фунт/кв. дюйм) 500,14 ~ 9,81 (5,1 ~ 0,1, 72,54 ~ 1,42) Значение тока (мА) 50 ~ 850 Сопротивление катушки (Ом) 5,1 ± 0,3 ...
