Отделка центральной стойки

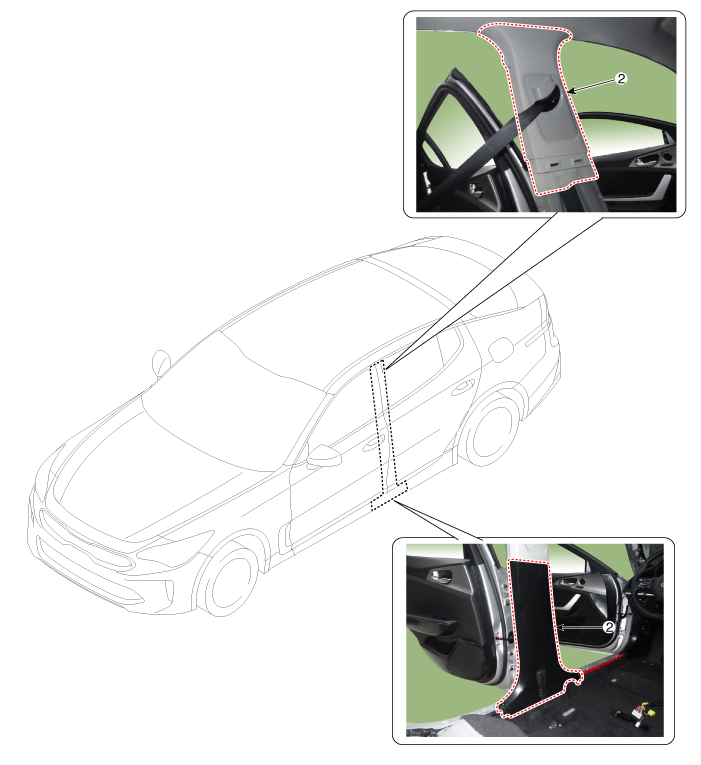

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Замена

1. 1

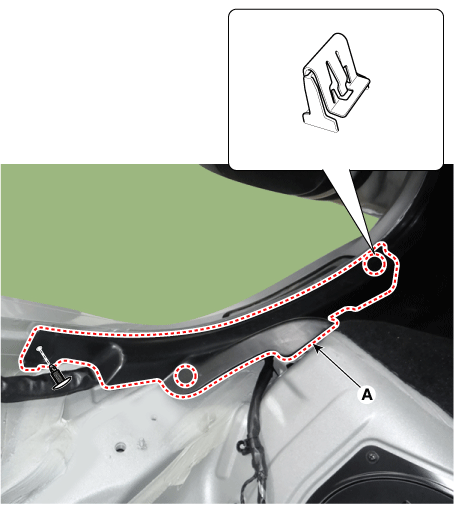

   С помощью съемника снимите обшивку порога (А) передней двери.



2. 2

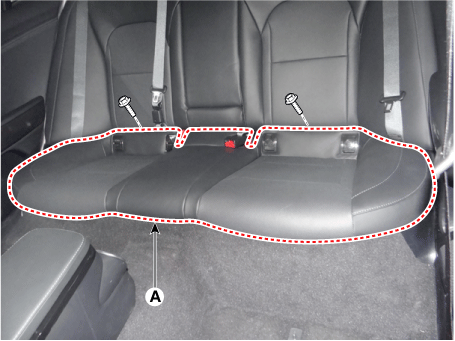

   Отделите подушку заднего сиденья (А) после ослабления крепежных болтов.



3. 3

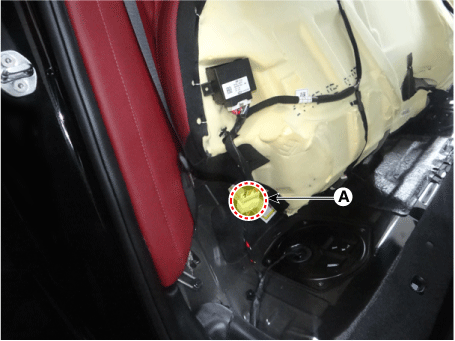

   Снимите подушку заднего сиденья, предварительно отсоединив разъем отопителя. (А).



4. 4

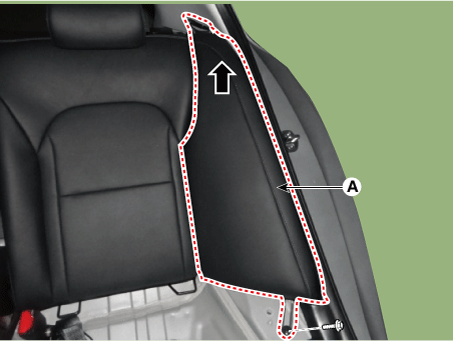

   Снимите заднее заднее боковое сиденье (А), потянув его вверх после ослабления крепления. монтажные болты.



5. 5

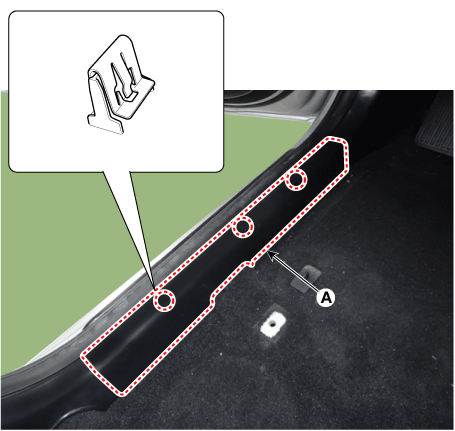

   Снимите накладку порога задней двери (А) после удаления монтажного зажима.



6. 6

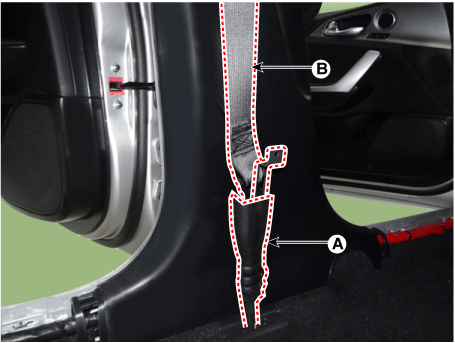

   Снимите ремень безопасности (B) с системы EFD (A) с помощью SST (0K888-D4200).



7. 7

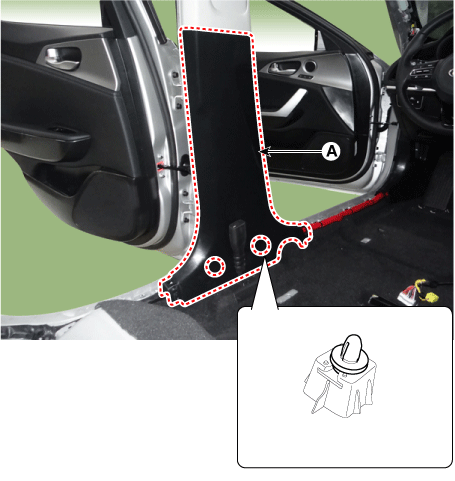

   Снимите нижнюю облицовку центральной стойки (А).



8. 8

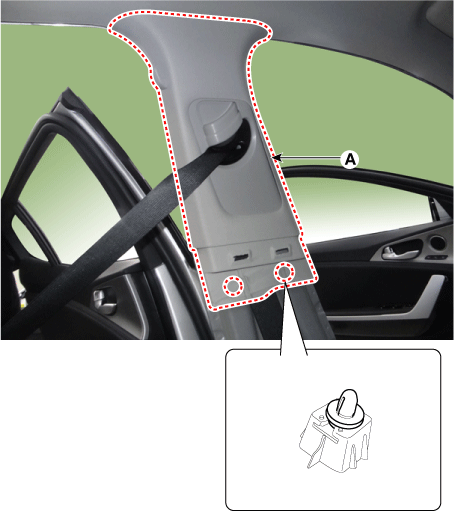

   Снимите верхнюю облицовку центральной стойки (А).



9. 9

   Установите в порядке, обратном снятию.
