Отделка задней стойки

Компоненты и расположение компонентов

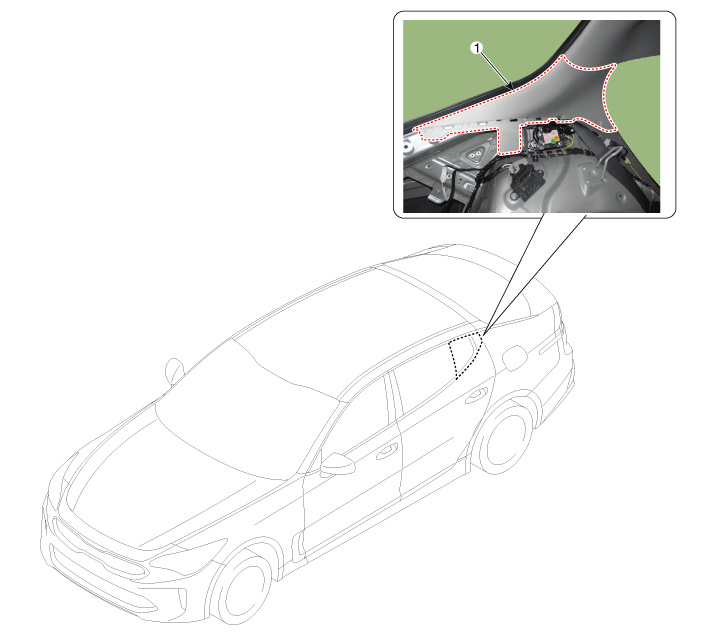

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите заднее сиденье в сборе.

   (См. Заднее сиденье — «Заднее сиденье в сборе»)

2. 2

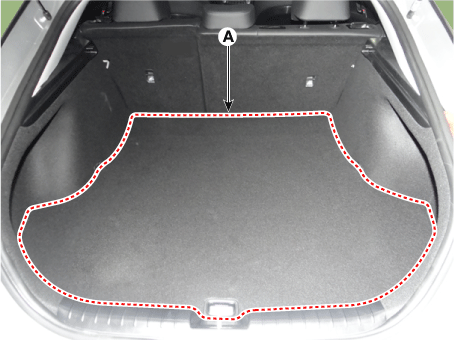

   Снимите коврик для покрытия багажного отделения (А).



3. 3

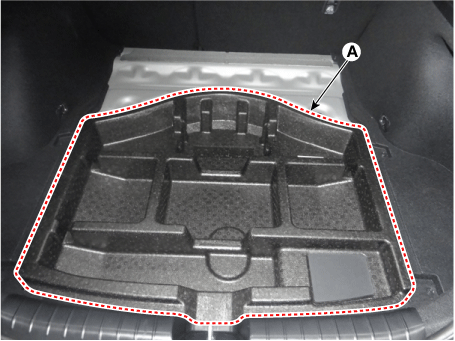

   Снимите центральный лоток (А).



4. 4

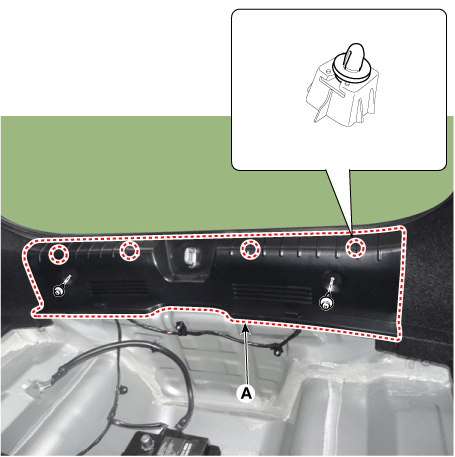

   Снимите заднюю поперечную облицовку (А).



5. 5

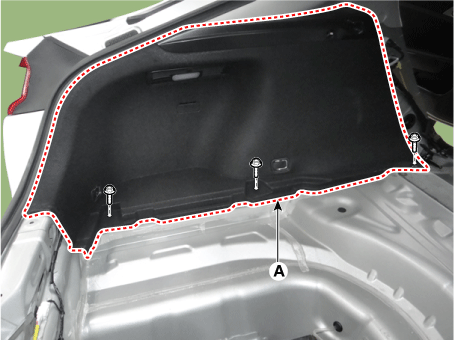

   Отделите боковую обшивку багажника (А) после ослабления крепежных винтов.



6. 6

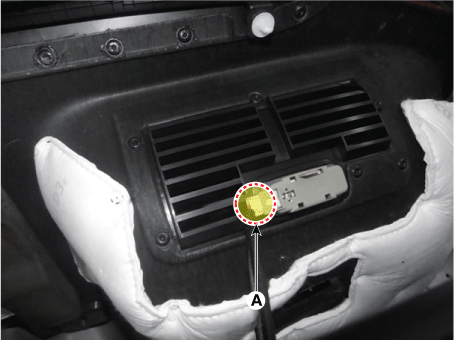

   Снимите боковую обшивку багажника после отсоединения разъема фонаря багажного отделения. (А).



7. 7

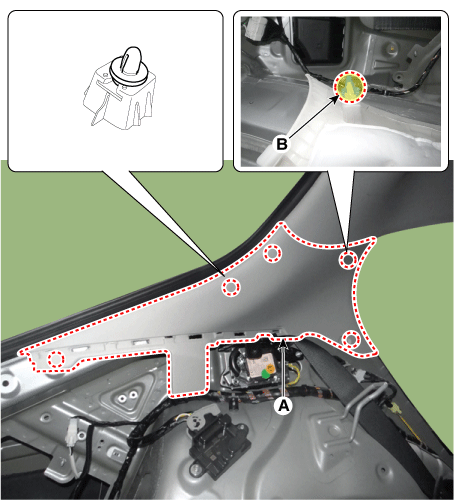

   Снимите облицовку задней стойки (А).



8. 8

   Установите в порядке, обратном снятию.
