Чехол на подушку переднего сиденья

Компоненты и расположение компонентов

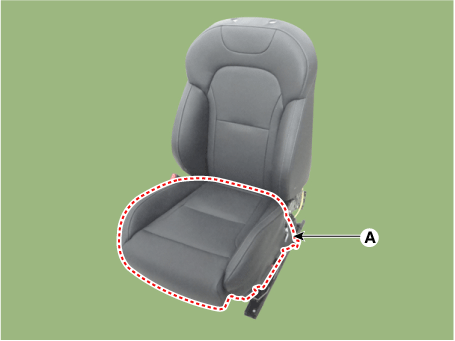

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите переднее сиденье в сборе.

   (См. Переднее сиденье — «Переднее сиденье в сборе»)

2. 2

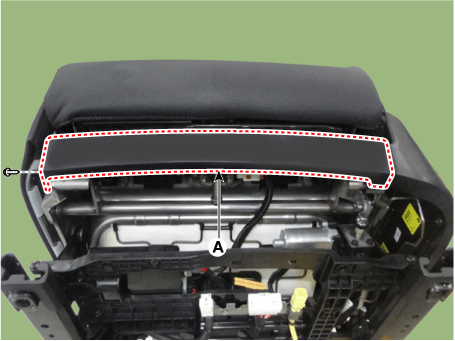

   Снимите крышку переднего удлинения переднего сиденья (А).



3. 3

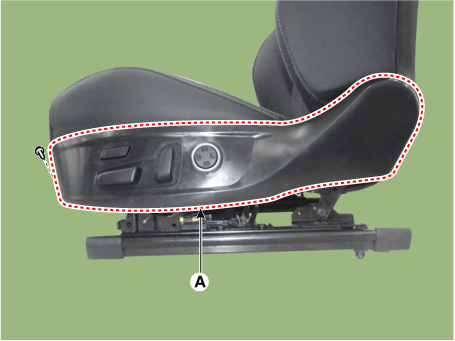

   Снимите внешний кожух (А) переднего сиденья с помощью съемника.



4. 4

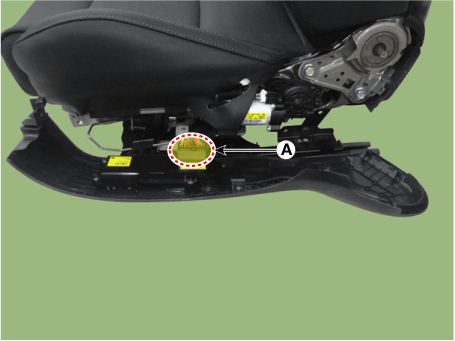

   Отсоедините разъем выключателя питания переднего сиденья (А).



5. 5

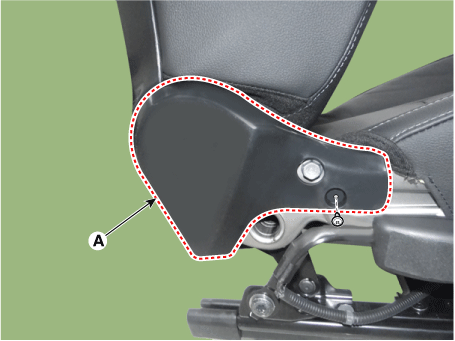

   Снимите внутреннюю крышку щитка переднего сиденья (А) после ослабления крепления. винт.



6. 6

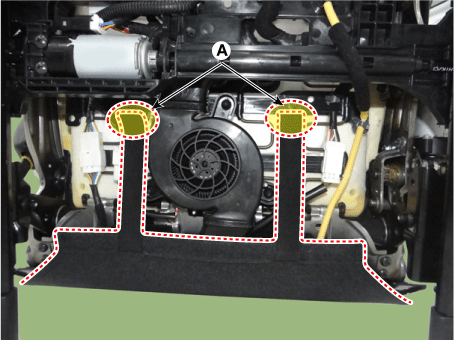

   Снимите нижнюю защиту спинки переднего сиденья (А).



7. 7

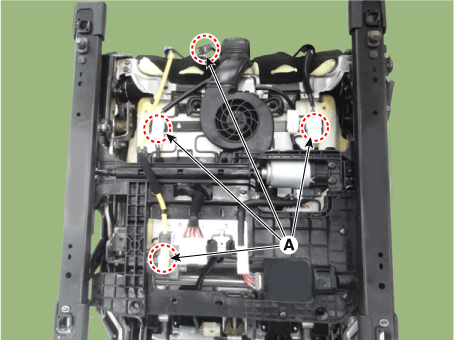

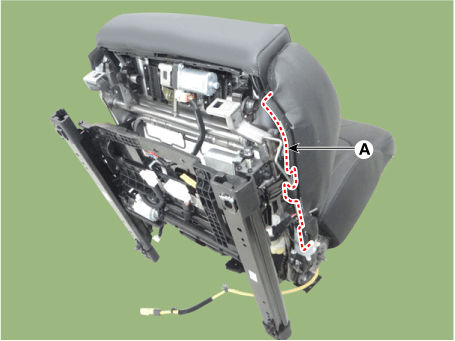

   Отсоедините разъемы подушки переднего сиденья и зажим крепления проводки (А).



8. 8

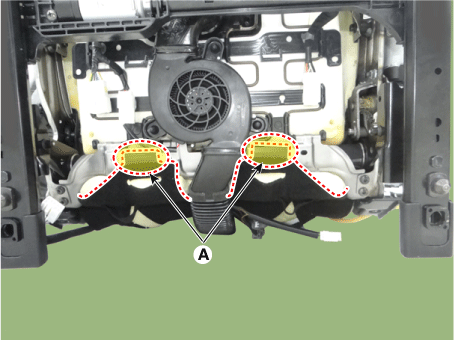

   Вытащите протекторы (А), а затем чехол подушки переднего сиденья из Каркас подушки переднего сиденья.

   [Задний]



   [Правый]



   [левый]



9. 9

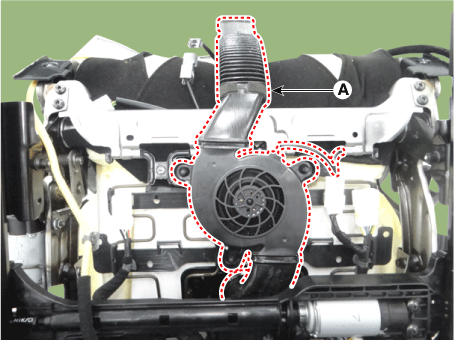

   Снимите электродвигатель вентилятора переднего сиденья (А).



10. 10

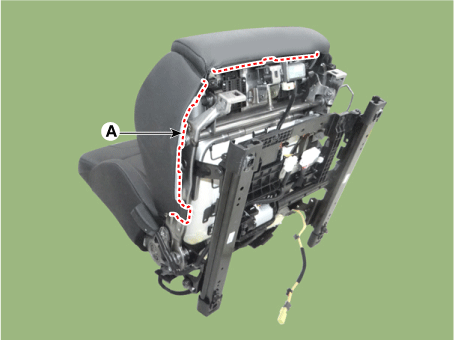

    Снимите чехол подушки переднего сиденья (А) с рамы подушки переднего сиденья.



11. 11

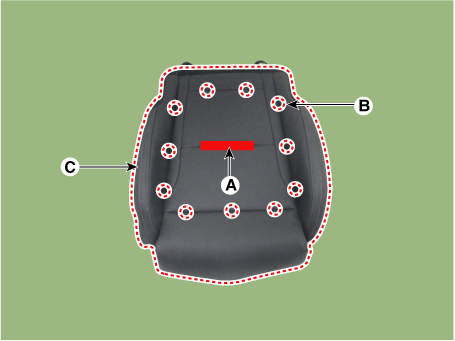

    Снимите чехол подушки переднего сиденья (C) с передней части подушки сиденья. раму после удаления ленты-липучки (A) и зажимов с кольцами (B).



12. 12

    Установите в порядке, обратном снятию.
