Kia Stinger: Привод воздуходувки/впуска

Kia Stinger CK 2018-2023 Руководство по ремонту / Отопление, вентиляция, кондиционирование / воздуходувка / Впускной привод

Описание и работа

Описание

Расположенный в блоке воздуходувки привод впуска регулирует впускную заслонку, сигнал от блока управления. Нажатие переключателя выбора впуска приведет к смещению между режимами рециркуляции и свежего воздуха.

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем привода впуска.

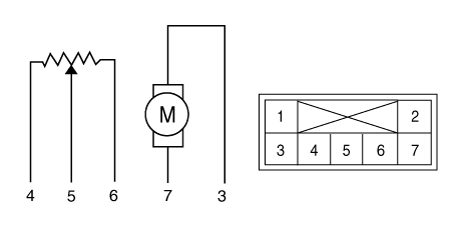

Убедитесь, что привод переходит в положение рециркуляции, когда 12 В подключается к клемме 3, а земля к клемме 7.

Убедитесь, что привод впуска работает в положение рециркуляции воздуха. при подключении наоборот.

1. -
2. -
3. Свежий воздух
4. Датчик (+5В)

5. Сигнал обратной связи
6. Масса датчика
7. Рециркуляционный воздух

4.	Подсоедините разъем привода впуска.

5.	Включите зажигание.

Проверьте напряжение между клеммами 5 и 6.

Спецификация

Положение двери	Напряжение (В)	Обнаружение ошибки
Свежий воздух	0,3 ± 0,15	Низкое напряжение: 0,1 В или менее Высокое напряжение: 4,9 или более
Рециркуляционный воздух	4,7 ± 0,15

Текущее положение привода будет отправлено на блок управления.

7.	Если впускной привод не работает должным образом, замените его на заведомо исправный. привод впуска и проверьте правильность работы.

8.	Замените впускной привод, если доказано, что есть проблема с это.

Замена

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите корпус перчаточного ящика. (См. Кузов — «Корпус перчаточного ящика»)

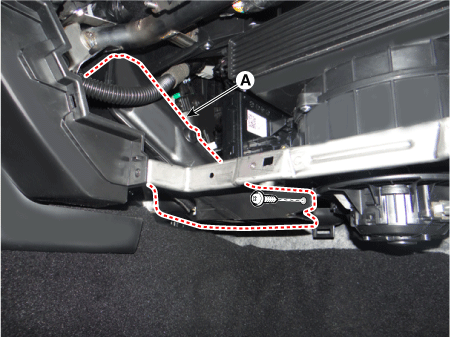

3.	Снимите душевой патрубок со стороны пассажира (А), предварительно ослабив винт.

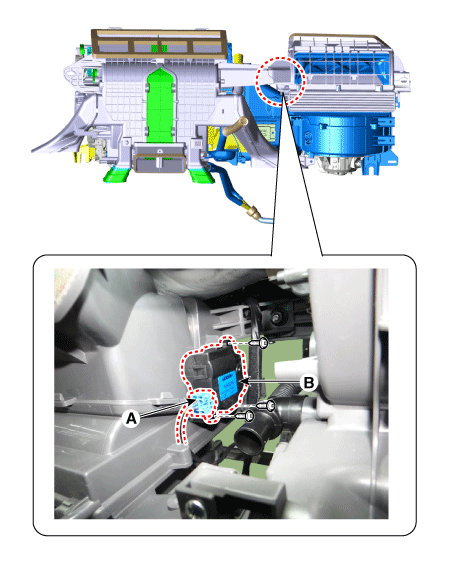

4.	Отсоедините разъем (А) и снимите привод впуска (В). после ослабления крепежного винта.

5.	Установите в порядке, обратном снятию.
