Сборка механизма

Процедуры ремонта

Замена

1. 1

   Снимите подвижное стекло.

   (См. Широкий люк в крыше — «Движущиеся стекла»)

2. 2

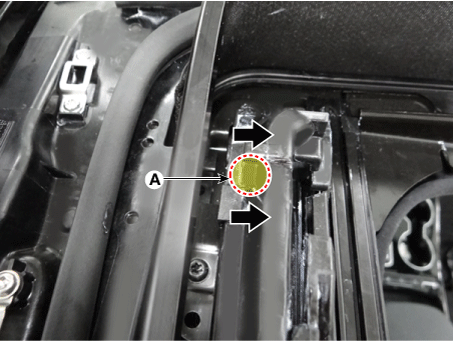

   Откройте механизм (А) более чем на 100 мм с помощью переключателя люка.



3. 3

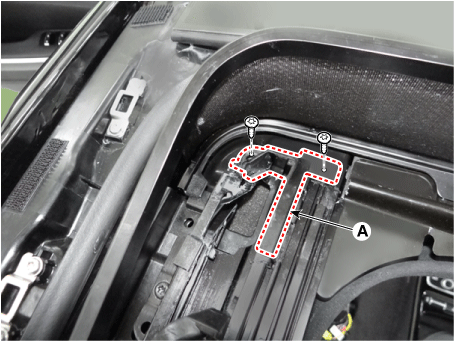

   Снимите передний фиксатор направляющей механизма после ослабления крепежного винта.



4. 4

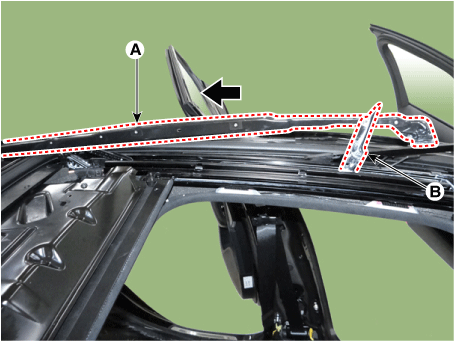

   Переместите кронштейн механизма (A) в положение (B), нажав переключатель люка в крыше.



5. 5

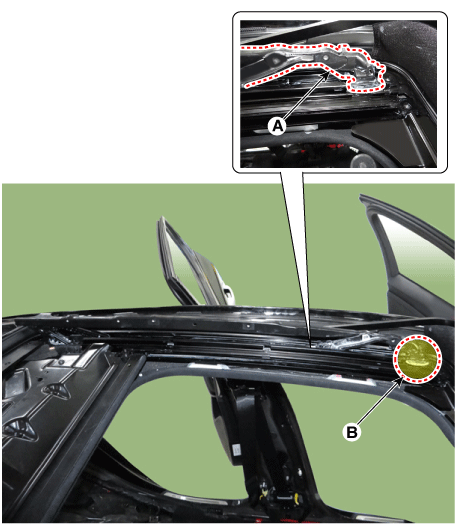

   Снимите башмак механизма (A) с направляющей механизма, потянув в направлении стрелки.



6. 6

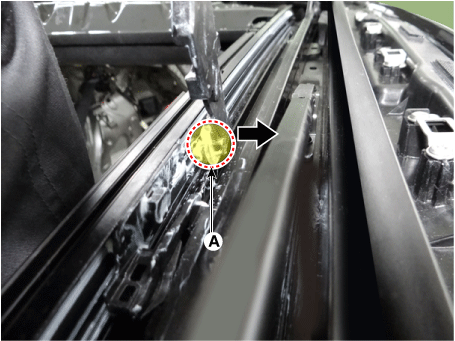

   Поместите передний скользящий башмак (B), как показано на рисунке ниже, нажав на механизм сборка(A) направление стрелки.



7. 7

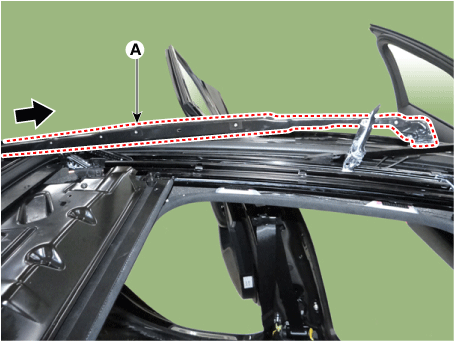

   Снимите передний скользящий башмак (А), нажав в направлении, указанном стрелкой, от направляющая механизма.



8. 8

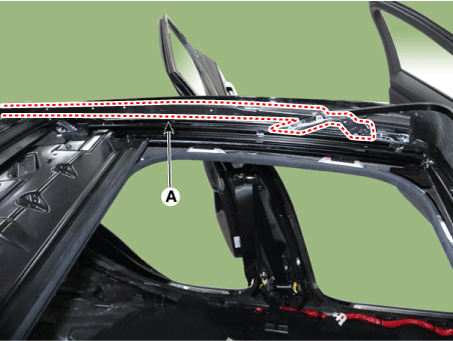

   Снимите механизм в сборе (А), потянув в направлении, указанном стрелкой.



9. 9

   Порядок установки обратный порядку снятия.
