Рулонные шторы

Компоненты и расположение компонентов

Расположение компонентов

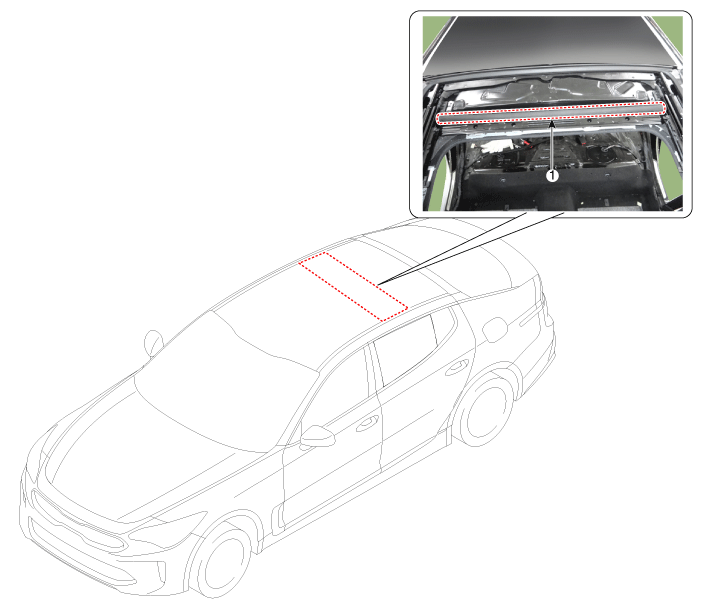

1. Ролик в сборе

Процедуры ремонта

Замена

1. 1

   Наклоните подвижное стекло с помощью переключателя широкого люка.



2. 2

   Снимите обе боковые крышки механизма (A).



3. 3

   Ослабьте крепежные винты (А) с обеих сторон.





4. 4

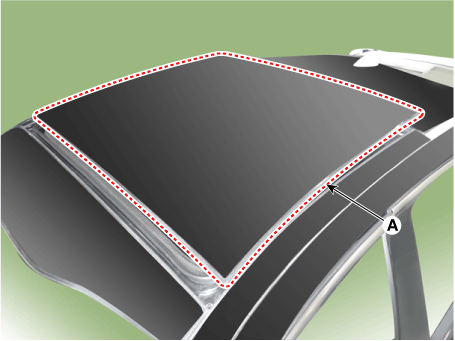

   Осторожно поднимите подвижное стекло (А) и снимите его.



5. 5

   Откройте шторку с помощью переключателя широкого люка.

6. 6

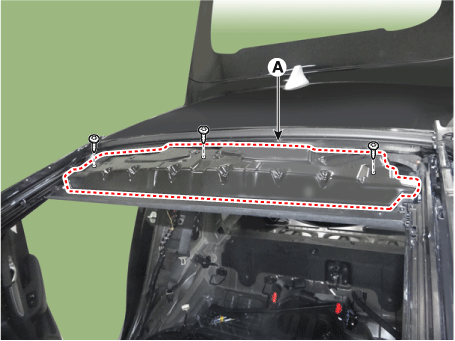

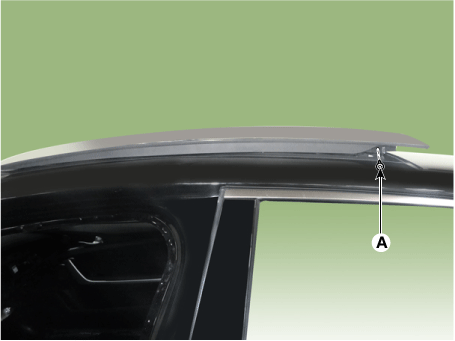

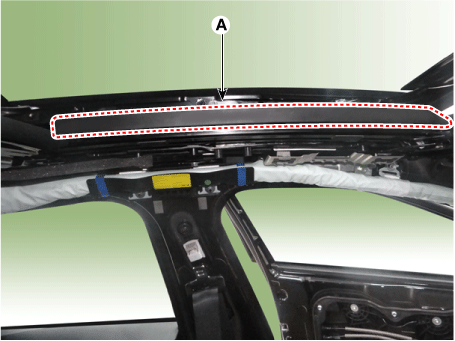

   Снимите крышку ролика (А) после ослабления крепежного винта.



7. 7

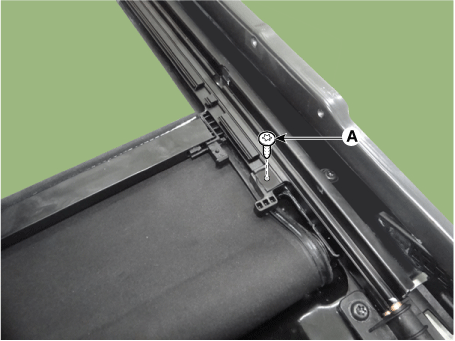

   Ослабьте крепежный винт направляющей роликовой шторы (А).



8. 8

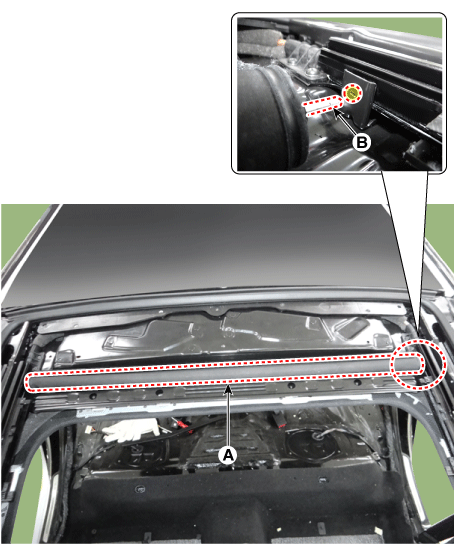

   Снимите направляющую рольставни (А) с направляющей механизма.



9. 9

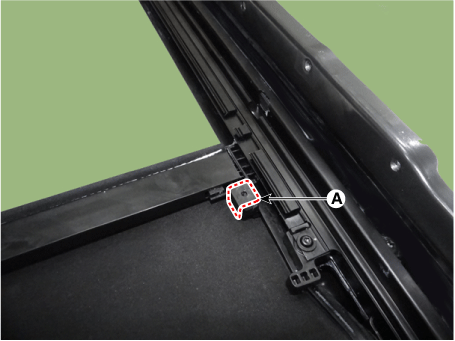

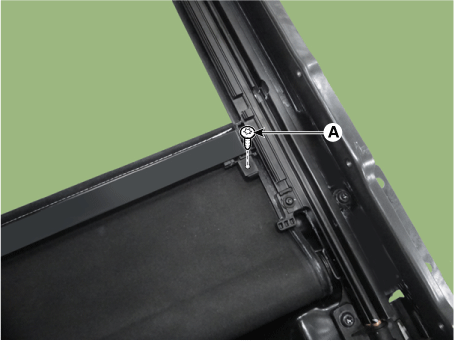

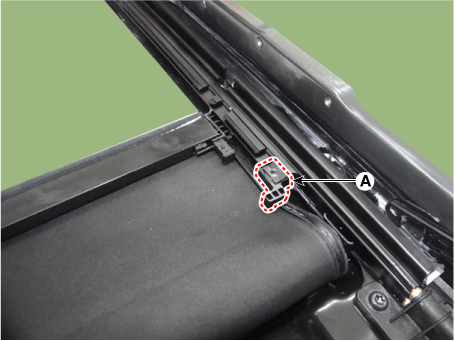

   Ослабьте крепежный винт зажима башмака рулонной шторы (А).



10. 10

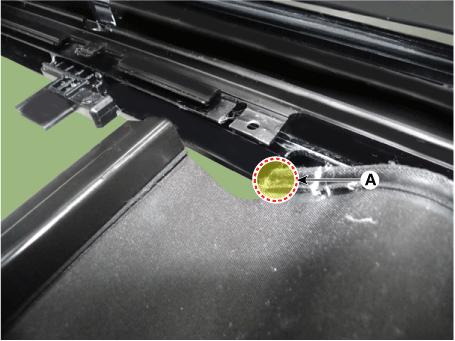

    Снимите зажим башмака рулонной шторы (А).



11. 11

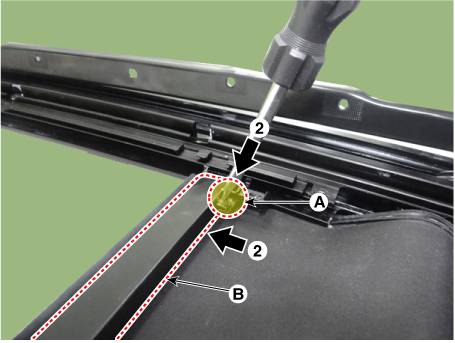

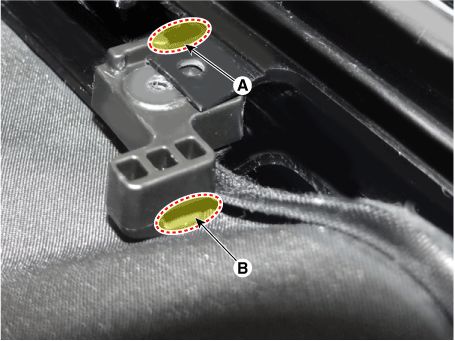

    Снимите штангу жалюзи (В), нажав на стопорный штифт (А) с помощью плоского наконечника. отвертка.



12. 12

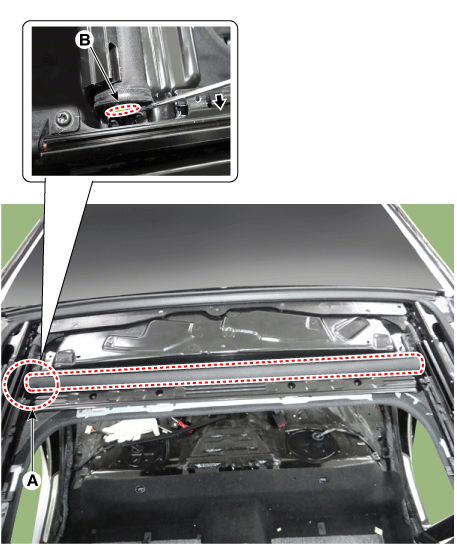

    Отделите правую часть рулонной шторы (А), нажав на шайбу (В).



13. 13

    Снимите рулонную штору (А) после отделения оси ролика (В) от люк в сборе.



14. 14

    Установите в порядке, обратном снятию.
