Kia Stinger: передний бампер/решетка радиатора

Kia Stinger CK 2018-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Передний бампер / Решетка радиатора

Компоненты и расположение компонентов

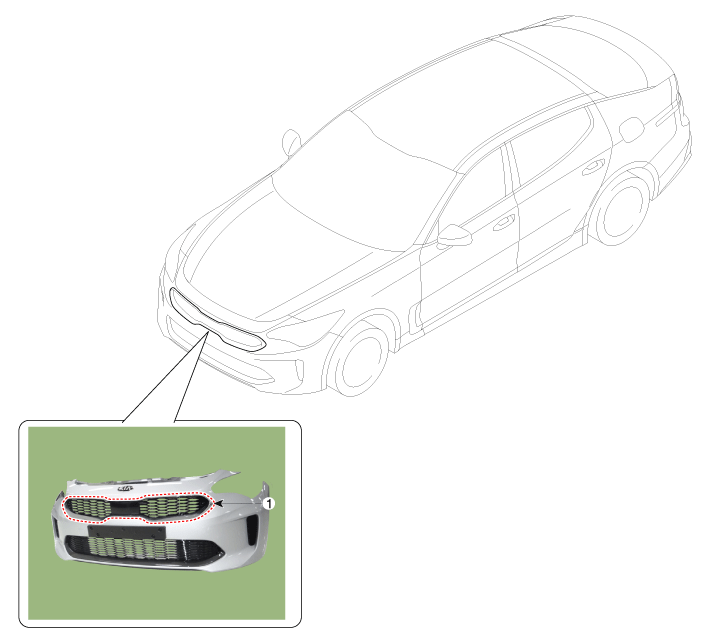

Расположение компонента

1. Решетка радиатора

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

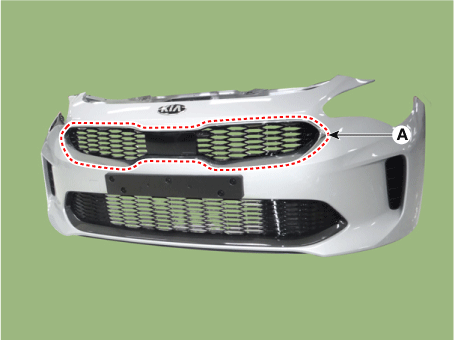

1.	Снимите передний бампер в сборе. (См. Передний бампер — «Передний бампер в сборе»)

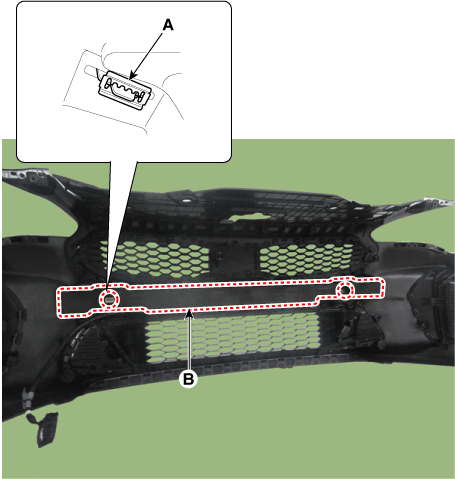

2.	Снимите крепежный зажим (А), а затем снимите передний бампер. абсорбер (В).

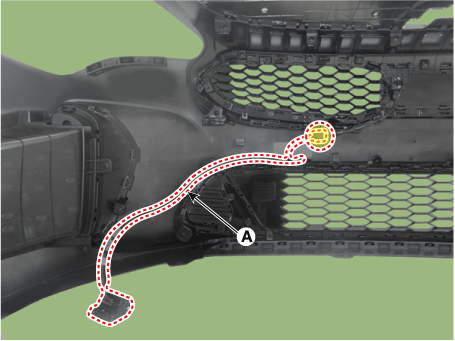

3.	Снимите проводку переднего бампера (А).

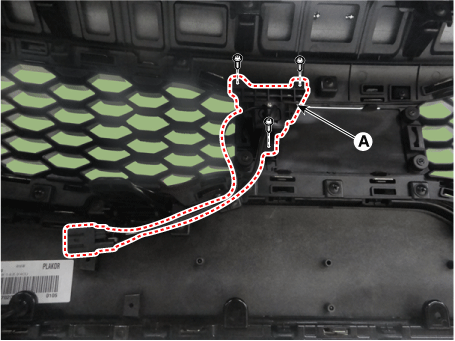

4.	Снимите пантоскопическую камеру (А).

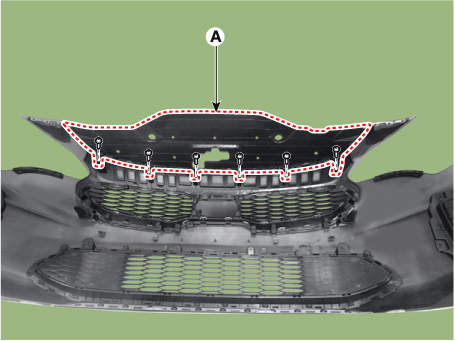

5.	Снимите верхнюю крышку радиатора (А) после ослабления винтов.

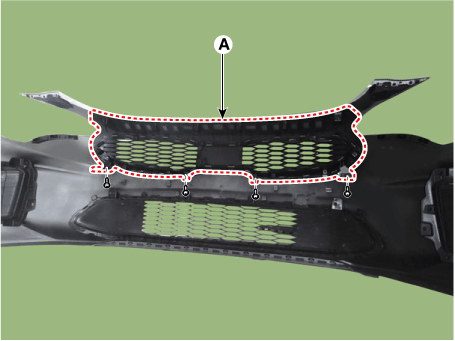

6.	Снимите решетку радиатора (А) после ослабления винтов.

Установите в порядке, обратном снятию.

Замените поврежденные клипсы.
