Олванн

Компоненты и обзор компонентов

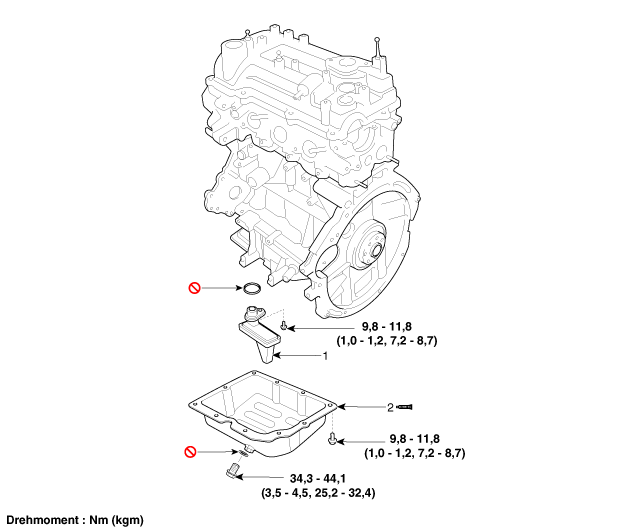

ОБЗОР КОМПОНЕНТОВ

процедуры ремонта

расширение

1. 1

   Снимите нижнюю крышку моторного отсека.

   (См. Двигатель и трансмиссия — «Под крышкой моторного отсека»)

2. 2

   Слейте моторное масло.

   (См. Система смазки — «Моторное масло»)

3. 3

   Снимите масляный поддон (А).

   Разрежьте специальный инструмент (09215-3C000) между рамой лестницы и Вставьте масляный поддон. Разрежьте прокладку и снимите масляный поддон.



4. 4

   Снимите масляный фильтр (А).



монтаж

1. 1

   Установите масляный фильтр (А).

   Момент затяжки: 9,8~11,8 Н·м



2. 2

   Используйте скребок для прокладок, чтобы полностью удалить старый материал прокладки с поверхностей прокладки. царапать.

3. 3

   Перед установкой нанесите жидкий герметик на нижнюю часть масляного поддона.

   Деталь необходимо заменить в течение 5 минут после нанесения герметика. быть собранным.

   Ширина бусины: 3,0~4,0 мм Герметик: TB1217H или LOCTITE 5900H.



4. 4

   Установите масляный поддон (А).

   Равномерно затяните винты в несколько рабочих этапов.

   Момент затяжки: 9,8~11,8 Н·м



5. 5

   Установите остальные детали в порядке, обратном снятию.

6. 6

   Долейте моторное масло.

   (См. Система смазки — «Моторное масло»)
