Kia Stonic: Мотормеханик / Zylinderkopf

Ремонт Kia Stonic (YB) / Мотомеханик / Цилиндеркопф

Bauteile und bauteile-Übersicht

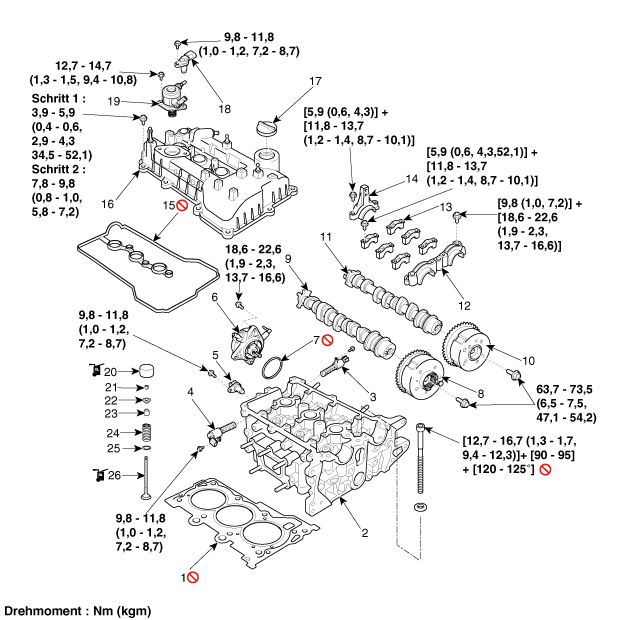

BAUTEILE-ÜBERSICHT

1. Цилиндеркопфдихтунг
2. Цилиндеркопф
3. Эйнласс-Олрегельвентиль (OCV)
4. Аусласс-Олрегельвентил (OCV)
5. Сенсор Auslass Nockenwellensensor (CMPS)
6, Унтердракнасос
7, Уплотнительное кольцо Unterdruckpumpe
8, Auslass-CVVT-Einheit
9. Аусласс-Ноккенвелле

10, Эйнласс-CVVT-Эйнхайт
11. Эйнласс-Ноккенвелле
12, Нокенвеллен-Лагердекельворн
13, Миттлерер Нокенвелленлагердекель
14, Хинтерер Нокенвелленлагердекель
15, Вентильдекельдихтунг
16. Цилиндеркопфдекель
17, Оляйнфюльдекель
18, Сенсор Эйнласа-Ноккенвелла (CMPS)

19, Хохдрук-Крафтштоффпумпе
20, Mechanischer Ventilstößel (MLA)
21. Недоуздок
22. недоуздок
23. Вентилшафтдихтунг
24, Вентильфедер
25, Вентильфедерзитц
26, Вентиль

Репаратурверфарен

ВЕНТИЛЯЦИОННЫЕ ПРОМЫШЛЕННОСТИ И ЭЙНСТЕЛЛЕН

Ventilspiel bei kaltem Motor prüfen und einstellen (Kühlwassertemperatur: 20°C), nachdem Zylinderkopf auf dem Zylinderblock montiert ist.

1.	Zylinderkopfdeckel abbauen. (Siehe Zylinderkopf - "Зилиндеркопфдекель")

Колбен де Нр. 1 Zylinders so einstellen, dasser im OT steht (Kompressionshub).

(1)	Kurbelwellenriemenscheibe drehen und ihre Nut zur Steuermarkierung "T" в der Steuerkettenabdeckung ausrichten.

(2)	Kontrollieren, ob die OT-Markierungen des Einlass-CVVT-Rads и des Auslassnockenwellenrads, wie in der Abbildung gezeigt, eine gerade Linie mit der Zylinderkopffläche bilden. Falls nicht, Kurbelwelle um eine Umdrehung (360°) drehen.

Ventilspiel prüfen.

(1)

Nur das angezeigte Ventil überprüfen (1. Einlass und 1. oder 2. Аусласс). Вентильшпиль мессен.

•	Mit einer Fühlerlehre das Spiel zwischen neuem Ventilstößel und Umlaufkreis der Nockenwelle messen.

•	Die Messwerte außerhalb der Toleranz notieren. Си Верден später zur Bestimmung der benötigten Einstellstößel verwendet.

Вентильшпиль [Kühlmitteltemperatur: 20°C]

[Спецификация]

ЭИНЛАСС:

0,20 ~ 0,26 мм

Аусласс:

0,39 ~ 0,45 мм

(2)	Einlass- und Auslass-Nockenwellen um 210° im Uhrzeigersinn drehen.

(3)	Nur das angezeigte Ventil überprüfen (2. и 3. Einlass и 3. Аусласс). Вентильшпиль мессен.

Einlass- und Auslassventilspiel einstellen.

(1)	Kolben des 1. Zylinders auf den OT des Kompressionshubs stellen.

(2)	Нокенвелле Аусбауен. (Siehe Zylinderkopf - "CVVT и Нокенвелле")

(3)	Stärke des ausgebauten Stößel mit einer Mikrometerschraube messen.

(4)

Die Stärke eines neuen Ventilstößels so berechnen, dass das Ventilspiel innerhalb des angegebenen Werts Liegt.

Вентильшпиль [Kühlmitteltemperatur: 20°C]

T: Stärke des ausgebauten Stößels

A : Вентильшпиль Gemessenes

N: Звезды новых штёсселей

Einlass: N = T + [A - 0,2 мм]

Auslass: N = T + [A - 0,25 мм]

(5)

Einen neuen Ventilstößel wählen, dessen Stärke dem berechneten Wert am nächsten Liegt.

Scheiben sind in 41 Größenabstufungen von Jeweils 0,015 мм от 2 850 мм до 3 450 мм erhältlich.

(6)	Nach dem Auftragen von Motoröl auf den Umfang und die Oberseite des gewählten Stößels den Stößel vorsichtig in den Zylinderkopf эйнфюрен.

(7)	Einlass- und Auslassnockenwellen einbauen. (Siehe Zylinderkopf - "CVVT и Нокенвелле")

(8)	Kurbelwelle um zwei Umdrehungen in Laufrichtung (Uhrzeigersinn) drehen und kontrollieren, ob die OT-Markierungen der CVVT-Räder eine gerade Linie mit der Zylinderkopffläche bilden.

(9)

Ventilspiel nochmals prüfen.

Вентильшпиль [Kühlmitteltemperatur: 20°C]

[Спецификация]

ЭИНЛАСС:

0,20 ~ 0,26 мм

Аусласс:

0,39 ~ 0,45 мм
