конденсатор

процедуры ремонта

ТЕСТ

1. 1

   Проверьте ребра конденсатора на наличие засоров и повреждений. запор Очистите ребра водой и продуйте сжатым воздухом. Погнутые ребра конденсатора подходящим инструментом (отверткой, плоскогубцами) осторожно в исходное положение форма изгиба.

2. 2

   Проверьте соединения конденсатора на наличие утечек и при необходимости отремонтируйте или замените.

СНЯТИЕ И УСТАНОВКА

1. 1

   Слейте хладагент на станции технического обслуживания.

2. 2

   Отсоедините кабель заземления аккумуляторной батареи.

3. 3

   Снимите передний бампер.

   (См. Кузов — «Передний бампер»)

4. 4

   Снимите верхнюю крышку решетки (А).

   Момент затяжки: 7,8 ~ 11,8 Н·м



5. 5

   Сливной шланг (A) и всасывающий шланг (B) после ослабления гаек откалываться.



6. 6

   Снимите крышку решетки (А).



7. 7

   Ослабьте винты, затем отсоедините сливную и жидкостную линии (А).



8-й.	Ослабьте крепежные винты, затем защитную крышку (А) воздухозаборника. Удалять.

1. 1

   Ослабьте крепежные винты, затем снимите верхний монтажный кронштейн радиатора (А).

   Момент затяжки: 7,8 ~ 11,8 Н·м

   (ЛЕВЫЙ)



   (НАПРАВО)



2. 2

   Ослабьте крепежные винты, затем снимите звуковой сигнал (А).



3. 3

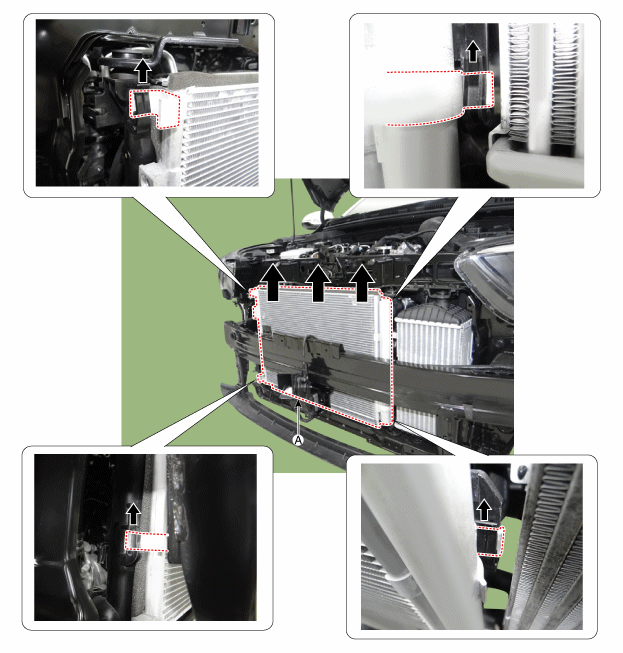

   Снимите конденсатор с радиатора (А).



4. 4

   Установка производится в порядке, обратном снятию.
