описание и работа

Описание

Компрессор является приводным узлом системы кондиционирования воздуха.

Он расположен сбоку на блоке цилиндров и оснащен поликлиновым ремнем. питается от двигателя.

Компрессор изменяет низкое давление и охлаждающий газ с более низким Температура в газообразном хладагенте высокого давления и высокой температуры.

Компрессор с регулировкой автомат перекоса

Компрессор имеет наклонную шайбу, которая вращается, толкая поршни. работают, которые, в свою очередь, сжимают хладагент.

Переменный компрессор автомата перекоса регулирует угол наклона диска, изменить заправку хладагента. Он позволяет точно контролировать Холодопроизводительность в зависимости от салона и условий движения.

Компрессор с регулируемой шайбой с внутренним управлением изменен. угол с MCV (механический регулирующий клапан) в соответствии с изменением давление на впуске.

Нагнетатель с управляемым извне регулируемым наклонным диском изменяет это Угол наклона шайбы в соответствии с ECV (электрическим регулирующим клапаном). по электрическому сигналу от блока управления отоплением и кондиционированием воздуха.

Это обеспечивает стабильный контроль температуры и улучшает впечатления от вождения.

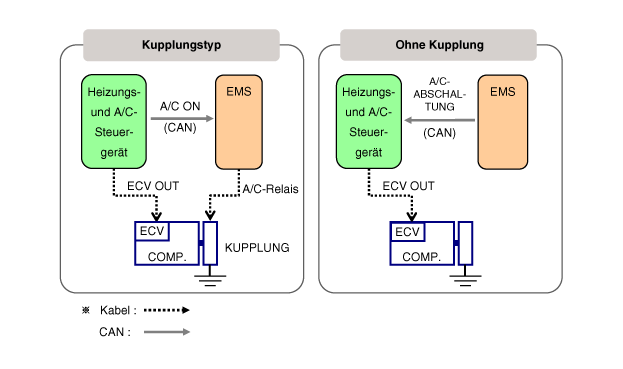

Схема управления ECV

Компоненты и обзор компонентов

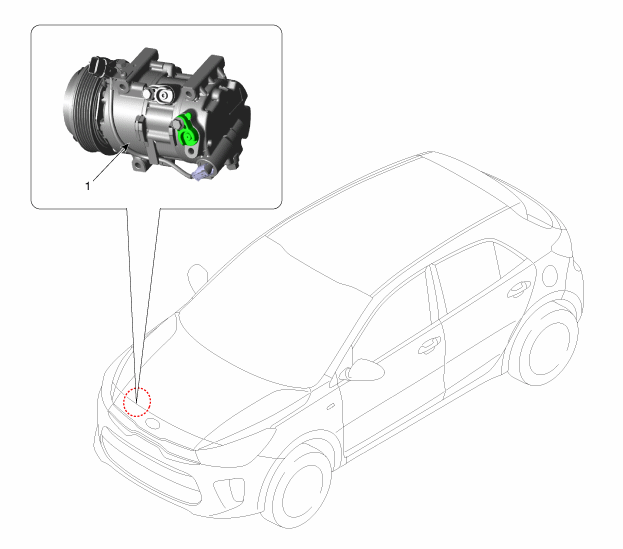

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

1. Компрессор

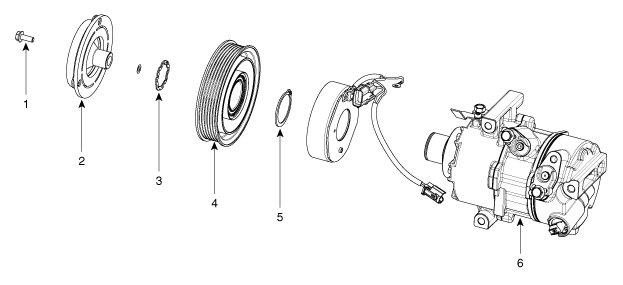

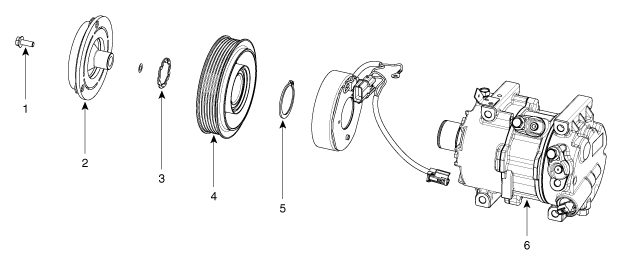

ОБЗОР КОМПОНЕНТОВ

[двигатель U2]

1. Винт сцепления
2. Блок лимитера и хаба
3. стопорное кольцо
4. Шкив
5. Стопорное кольцо
6. Компрессорный агрегат

[Каппа Двигатель]

1. Винт сцепления
2. Блок лимитера и хаба
3. стопорное кольцо
4. Шкив
5. Стопорное кольцо
6. Компрессорный агрегат

процедуры ремонта

расширение

  1. Если компрессор работает лишь незначительно, двигатель в Дайте ему поработать и включите кондиционер на несколько минут. Затем выключите двигатель.

  2. Отсоедините кабель заземления аккумуляторной батареи.

  3. Слейте хладагент на станции технического обслуживания.

  4. Ослабьте приводной ремень.

    D 1.6 U2 TCI (см. раздел "Механика двигателя" - "Приводной ремень")

    G 1.0 T-GDI KAPPA (см. Механика двигателя — «Приводной ремень»)

    G 1.2 MPI KAPPA (см. Механика двигателя - «Приводной ремень»)

    G 1.4 MPI KAPPA (см. Механика двигателя - «Приводной ремень»)

  5. Отсоедините линию всасывания (А) и линию нагнетания (В) от компрессора.

  6. Отсоедините разъем переключателя компрессора (А).

  7. Ослабьте крепежные винты и снимите компрессор (А).

    Момент затяжки: 20,0–33 Н·м

монтаж

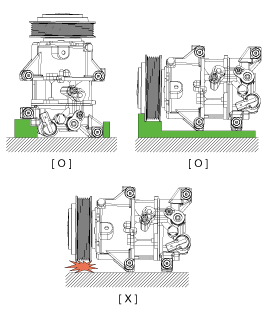

  1. Проверьте длину болтов крепления компрессора, а затем затягивать в установленном порядке.

    Момент затяжки: 20,0–33 Н·м

  2. Установка производится в порядке, обратном снятию.

    • Слейте весь хладагент при установке нового компрессора снятый компрессор и измерьте объем. Количество масла, слитого из оригинальной производительности компрессора (120 см3). В результате получается количество масла, вытекающего из новый компрессор необходимо слить (через впускной коллектор)

    • Замените уплотнительные кольца на всех соединениях новыми и перед Нанесите немного компрессорного масла на уплотнительные кольца во время сборки. Для обеспечения, что для хладагента R-134a используются правильные уплотнительные кольца. для предотвращения утечек.

    • Во избежание загрязнения, вынуть из контейнера Не доливайте компрессорное масло и никогда другими компрессорными маслами. Смешивание.

    • Сразу после удаления масла снова закройте крышку контейнера. и герметизировать, чтобы предотвратить попадание влаги в контейнер.

ТЕСТ

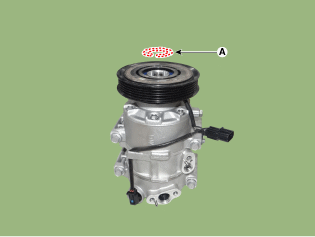

  1. Детали диска и ступицы с покрытием (A) для изменения цвета, отслаивания и другие повреждения. В случае повреждения весь комплект сцепления заменять.

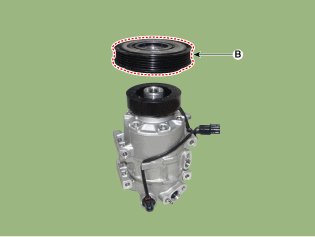

  2. Проверьте зазор в подшипнике и сопротивление шкива (В), повернув шкив поворачивается вручную. Замените комплект сцепления при чрезмерном люфте если чувствуется сопротивление или возникает чрезмерный шум при повороте.

  3. Проверьте работу магнитной муфты.

    Боковые клеммы компрессора на положительном полюсе аккумулятора (+) и подсоедините отрицательную клемму аккумуляторной батареи (-) к корпусу компрессора. Проверьте рабочий шум магнитной муфты, чтобы проверить ее состояние.

Внешний регулирующий клапан - проверка компрессора (КДС)

Тип компрессора: компрессор стационарного типа, внешний регулирующий клапан, внутренний регулирующий вентиль.

В фиксированной версии и с внутренним регулирующим клапаном компрессор может работать с Проверьте рабочий шум сцепления.

Однако в случае внешнего регулирующего клапана проверка может оказаться невозможной из-за отсутствующая муфта не может быть проверена таким образом.

Поэтому в случае ECV его необходимо проверить с помощью KDS, как указано ниже. становиться.

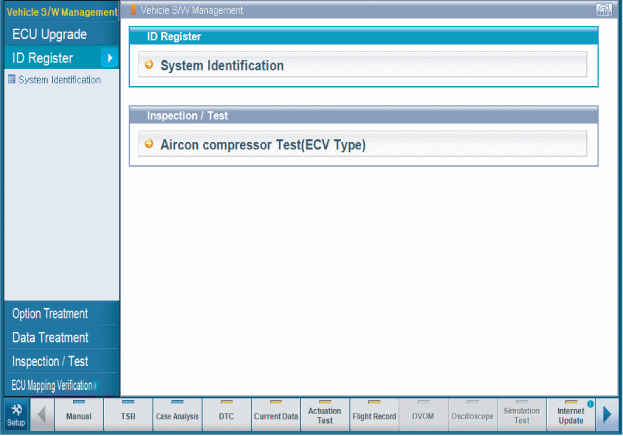

  1. Подключите KDS к автомобилю и выполните «Тест компрессора кондиционера (тип ECV)». выбирать.

    [ECV1]

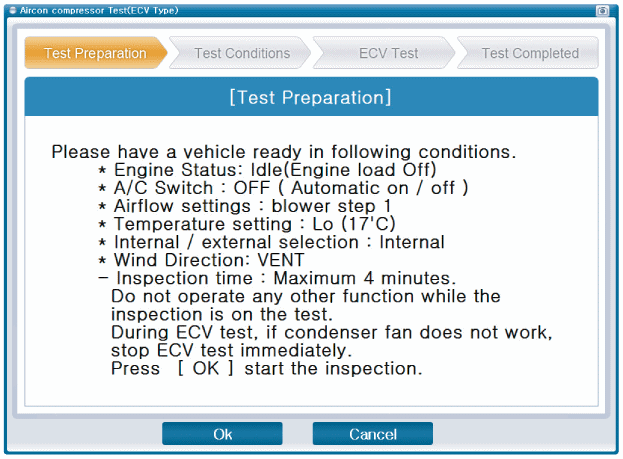

  2. Подготовьте автомобиль в соответствии с инструкциями на экране KDS. (Только выключить кондиционер)

    [ECV2]

    [ECV3]

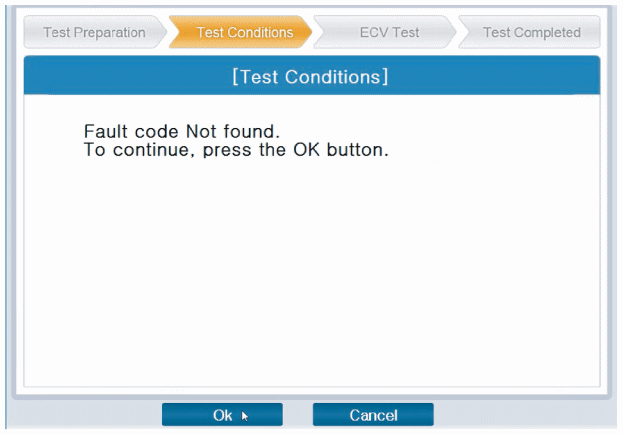

  3. Перед проверкой компрессора ECV проверьте наличие других кодов неисправностей. подарок. Если это так, сначала решите эту проблему. Является Если нет, нажмите кнопку «ОК», чтобы продолжить.

    [ECV4]

  4. Начать проверку.

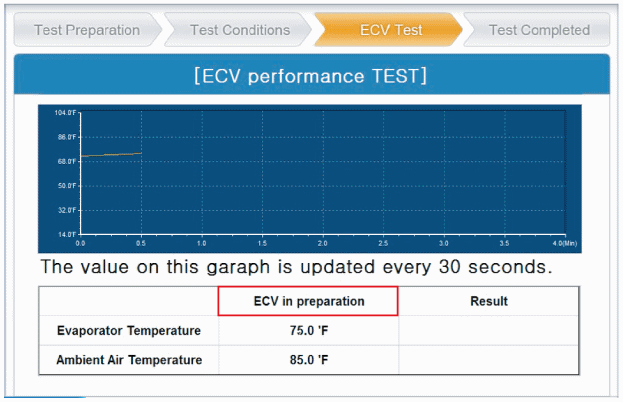

    [ECV5]

    [ECV6]

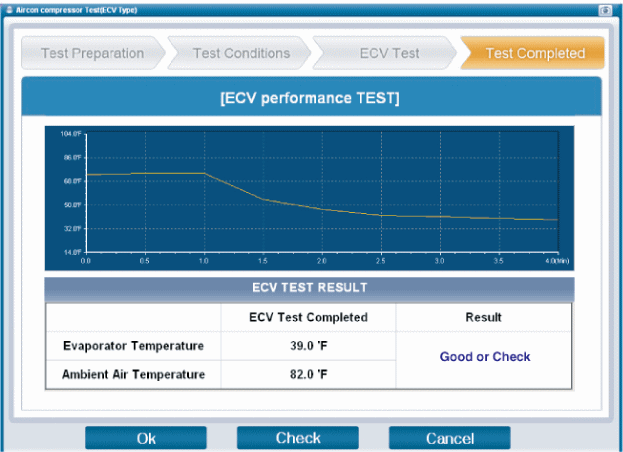

  5. Проверьте результат проверки.

    [ECV7]

    [ECV8]

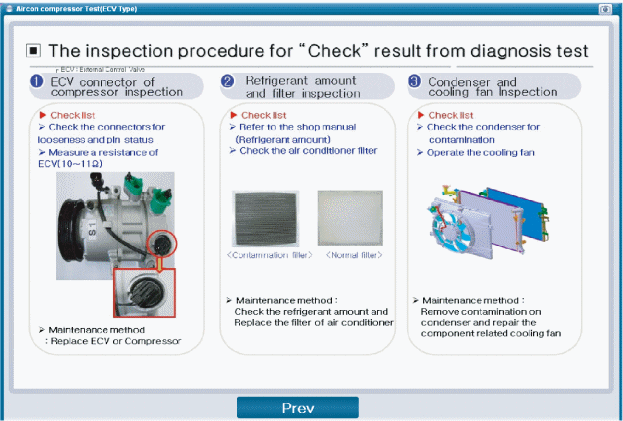

  6. Если результат «Проверить», нажмите «Проверить» и следуйте инструкциям. последствия.

  7. Снова проверьте ECV, начиная с первого шага.

ДЕМОНТАЖ

  1. Снимите правое переднее колесо.

    (См. Подвеска — «Колесо»)

  2. Ослабьте приводной ремень.

    D 1.6 U2 TCI (см. раздел "Механика двигателя" - "Приводной ремень")

    G 1.0 T-GDI KAPPA (см. Механика двигателя — «Приводной ремень»)

    G 1.2 MPI KAPPA (см. Механика двигателя - «Приводной ремень»)

    G 1.4 MPI KAPPA (см. Механика двигателя - «Приводной ремень»)

  3. Снимите центральный болт (А) и болты ступицы (В), одновременно снимая шкив с инструментом для удаления винтов (0977-3R000) для Держите диск/ступицу в сборе.

    Момент затяжки: 15~21 Н·м

  4. Снимите ступицу (A) и прокладку (разрезную шайбу) (B), направляя будьте осторожны, чтобы не потерять шайбу.

  5. Снимите стопорное кольцо (А) с помощью плоскогубцев и шкива. Удалять.

  6. Сборка производится в порядке, обратном разборке.
