центральная консоль

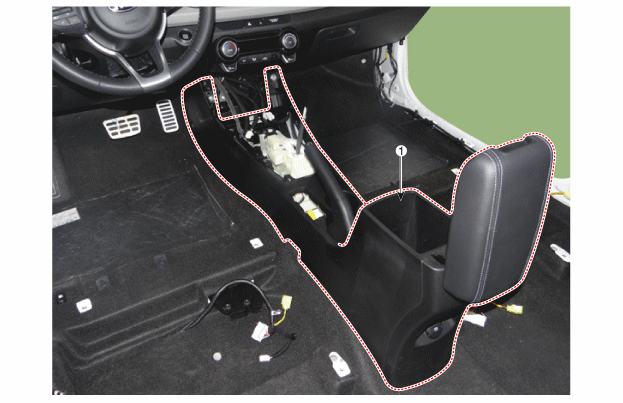

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

Репаратурверфарен

AUS- И EINBAU

1. 1

   Den Schalthebelknauf & die Schalthebelmanschette (A) во время Ziehen nach обен энтфернен.



2. 2

   Obere Bodenkonsolenabdeckung (A) mit einem Ausbauwerkzeug entfernen.



3. 3

   Steckverbinder (A) von Oberer Bodenkonsole abziehen.



4. 4

   Abdeckung der Feststellbremse (A) abnehmen.



5. 5

   Schrauben lösen und Konsolenhalterung (A) ausbauen.



6. 6

   Konsolensteckverbinder (A) abziehen und Befestigungsschraube lösen.



7. 7

   Armlehneneinlage (A) der Konsole herausnehmen.



8. 8

   Obere Befestigungsschrauben (A) der Konsole lösen.



9. 9

   Befestigungsschrauben (A) der Konsole auf beiden Seiten lösen.



10. 10

    Die komplette Konsole (A) entfernen.



11. 11

    Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
