Темпомат-Шальтер

Bauteile und bauteile-Übersicht

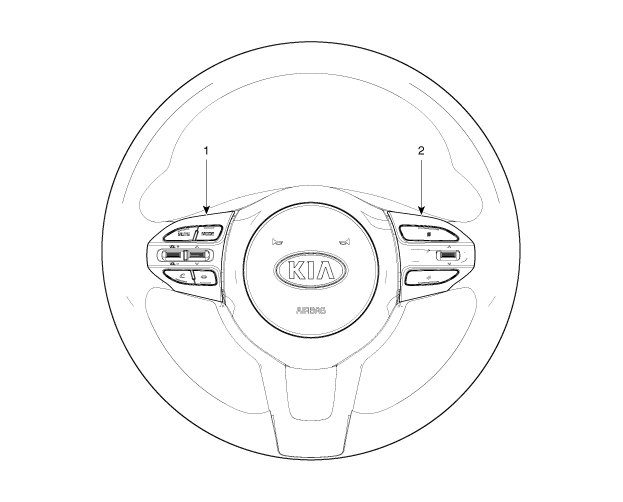

BAUTEILE-ÜBERSICHT

Schematische darstellungen

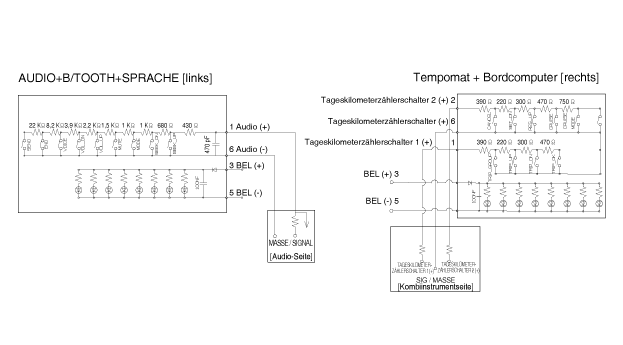

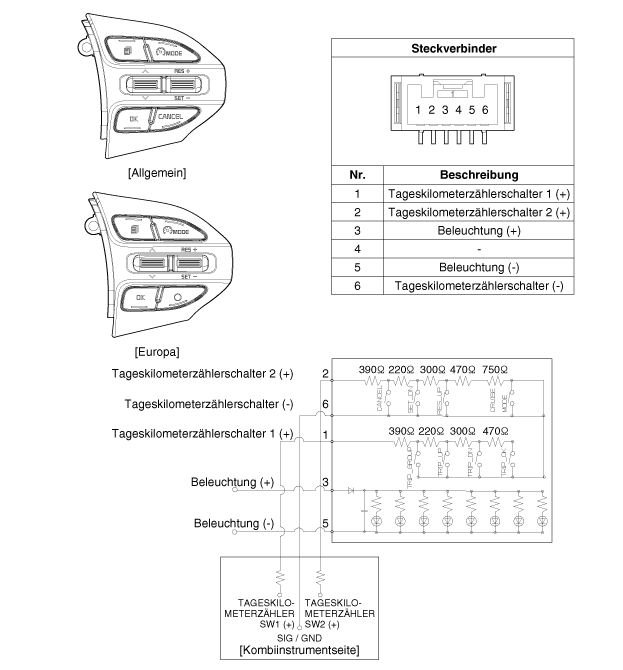

Шальтплан

[Аудио]

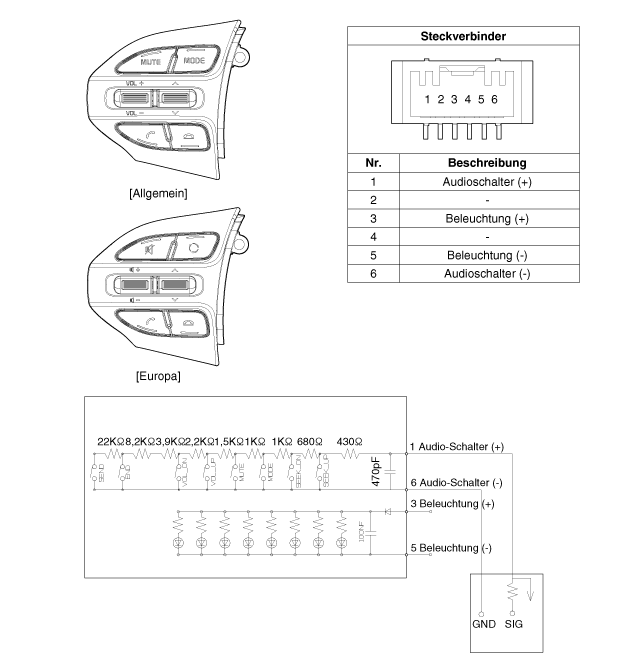

[Аудио + Bluetooth]

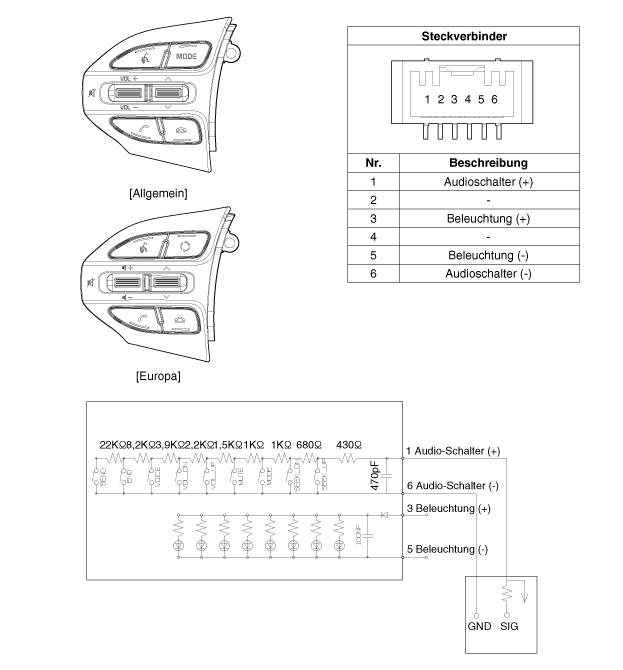

[Аудио + Bluetooth + Sprache]

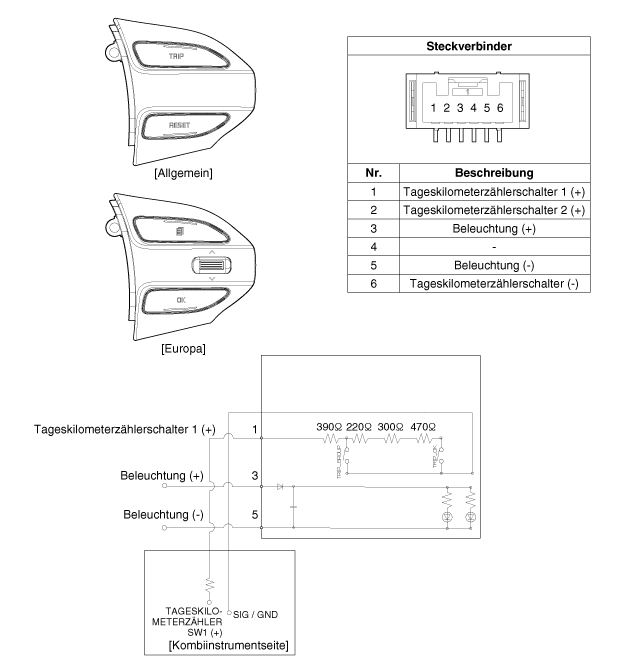

[Путешествие]

[Tageskilometerzähler + ACC (2 Tasten)]

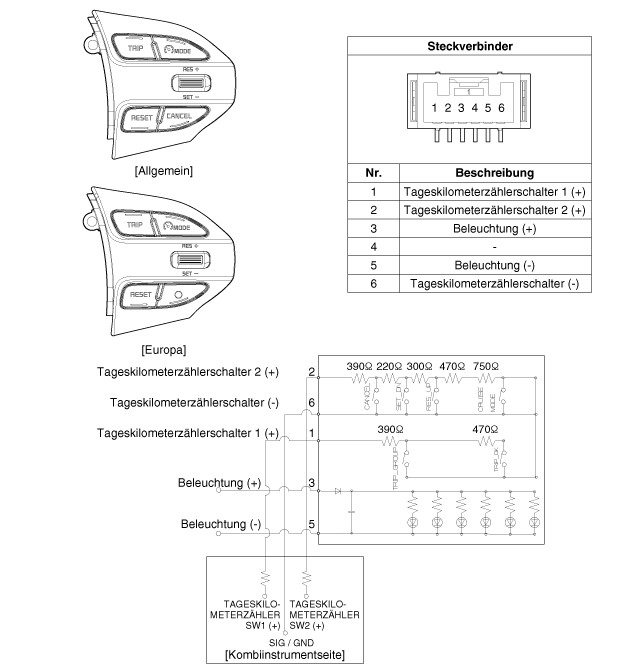

[Tageskilometerzähler + ACC + SLD (2 Попробуй)]

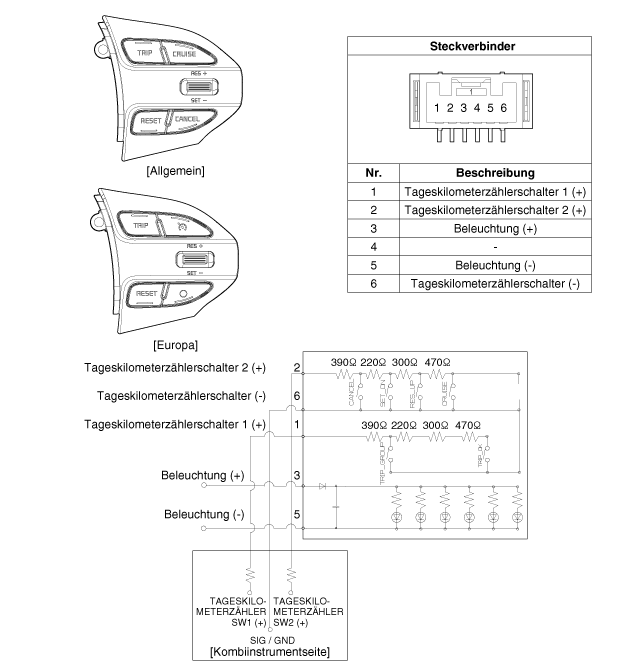

[Tageskilometerzähler + ACC (4 Tasten)]

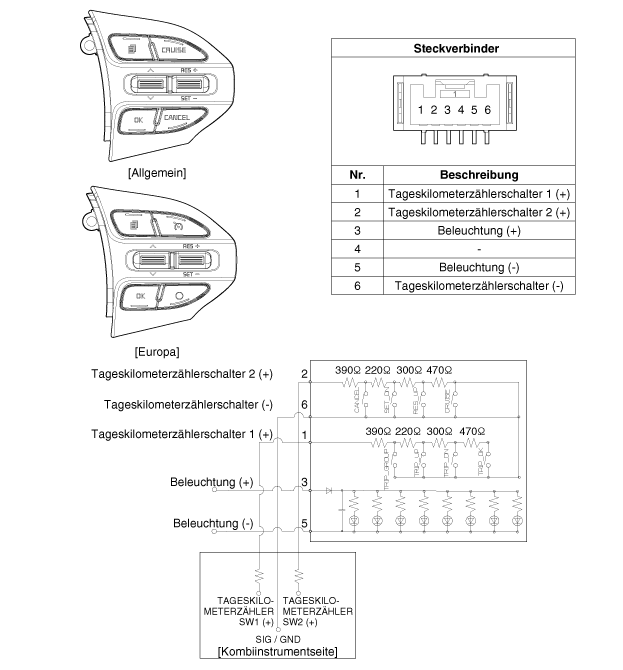

[Tageskilometerzähler + ACC + SLD (4 Попробуй)]

Репаратурверфарен

Аусбау

1. 1

   Аккумуляторная батарея.

2. 2

   Ленкрад Аусбауэн.

   (Зихе Ленкунг — «Ленкрад»)

3. 3

   Befestigungsschrauben lösen und dann Lenkradfernbedienung (A) entfernen.

   (ССЫЛКИ)





   (РЕХТС)





4. 4

   Steckverbinder (A) der Lenkradfernbedienung abziehen.

   (ССЫЛКИ)



   (РЕХТС)



Эйнбау

1. 1

   Steckverbinder der Lenkradfernbedienung anschließen.

2. 2

   Lenkradfernbedienung einbauen.

3. 3

   Lenkrad und Fahrerairbagmodul anbringen.

4. 4

   Minuspol (-) der Batterie anschließen.

ПРЮФУНГ

1. 1

   Den Widerstand zwischen den Klemmen in jeder Schalterposition (LH) prüfen.



   [Л: Аудио + Freisprecheinlage + Sprache]

   Шальтер	Стекер КЛЕММЕ	Широкая стойка (±3%)
   Такой-Форлауф	1,6	430 Ом
   ЗУХЛАУФ		1,11 кОм
   модус		2,11 кОм
   ШТУММ		3,11 кОм
   Лаутстарке (-)		4,61 кОм
   Лаутстарке (-)		6,81 кОм
   СПРАЧ-		10,71 кОм
   Энде		18,91 кОм
   ОТПРАВЛЯТЬ		40,91 кОм

2. 2

   Auf Widerstand zwischen den Klemmen in jeder Schalterposition (rechts) prüfen.



   [RH : Темпомат + Тагескилометры]

   Шальтер	Стекер КЛЕММЕ	Широкая стойка (±3%)
   Отмена	2,6	390 Ом
   НАБОР/-		610 Ом
   РЭС/+		910 Ом
   Темпомат EIN/AUS		1,38 кОм
   Tempomat und Geschwindigkeitsbegrenzung EIN/AUS Темпоматмодус		2,13 кОм
   Капитель	1,6	390 Ом
   Tageskilometerzähler nach oben		610 Ом
   Tageskilometerzähler nach unten		910 Ом
   ОК/Rückstellung		1,38 кОм
