Датчик фронтального удара (FIS)

Описание и работа

Описание

Датчик лобового столкновения (FIS) установлен в переднем концевом модуле (FEM). Они дистанционные датчики, которые обнаруживают ускорение из-за столкновения в месте установки. Основная цель датчика лобового удара (FIS) состоит в том, чтобы дать указание столкновения. Датчик лобового столкновения (FIS) отправляет данные об ускорении в SRSCM.

Компоненты и расположение компонентов

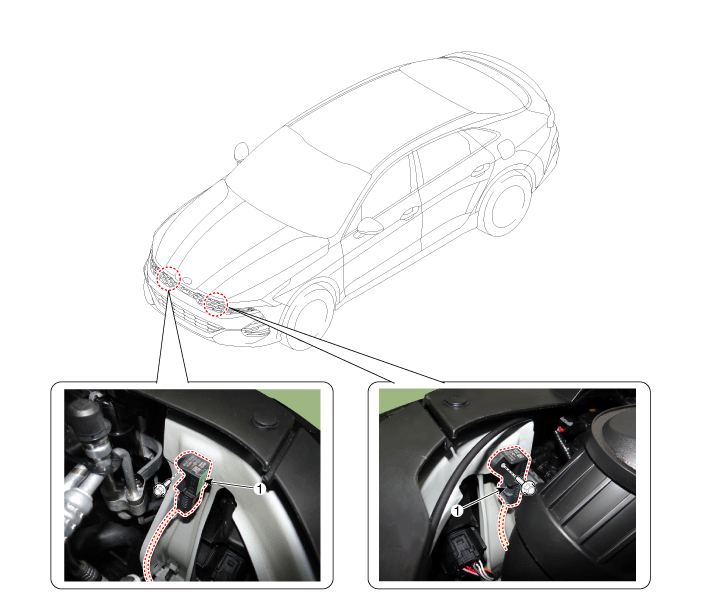

Расположение компонентов

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

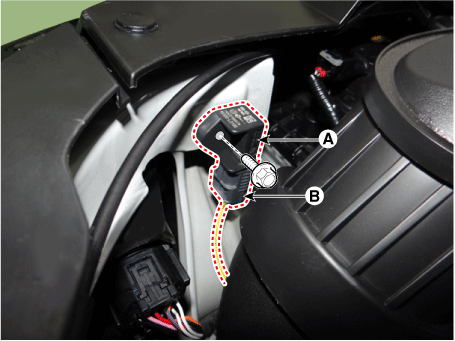

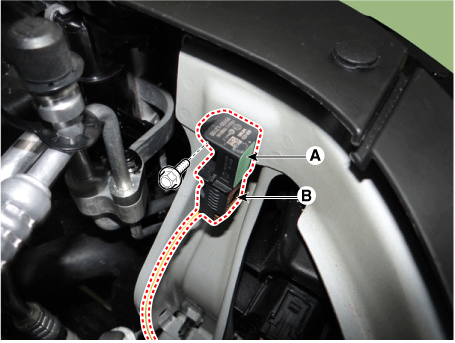

   Снимите датчик лобового столкновения (А), ослабив болт после отсоединения разъем (В).

   Момент затяжки : 8,8–10,8 Н·м

   [левый]



   [Правый]



Монтаж

1. 1

   Установите новый датчик фронтального удара.

2. 2

   Затяните болт крепления датчика лобового столкновения.

   Момент затяжки : 8,8–10,8 Н·м

3. 3

   Подсоедините разъем датчика фронтального удара.

4. 4

   Установите радиатор в сборе.

5. 5

   Подсоедините отрицательный кабель аккумуляторной батареи.

6. 6

   После установки датчика лобового столкновения убедитесь в правильности работы системы. :

   Включите зажигание; индикатор SRS должен загореться около шести секунд, а затем погаснет.
