Датчик бокового удара (SIS)

Описание и работа

Описание

Система датчика бокового удара (SIS) состоит из двух типов датчиков бокового удара. которые установлены в каждом центре модуля передней двери (слева и справа) и два задних датчика, которые установлены в задней стойке (левый и правый).

• Датчик переднего бокового удара также называется P-SIS, поскольку он обнаруживает давление из-за столкновения в месте его установки.

• Датчик заднего бокового удара также называется A-SIS, потому что он определяет ускорение. из-за столкновения в месте его установки.

SRSCM определяет срабатывание подушки безопасности и время срабатывания через сигнал столкновения SIS, когда происходит столкновение.

Компоненты и расположение компонентов

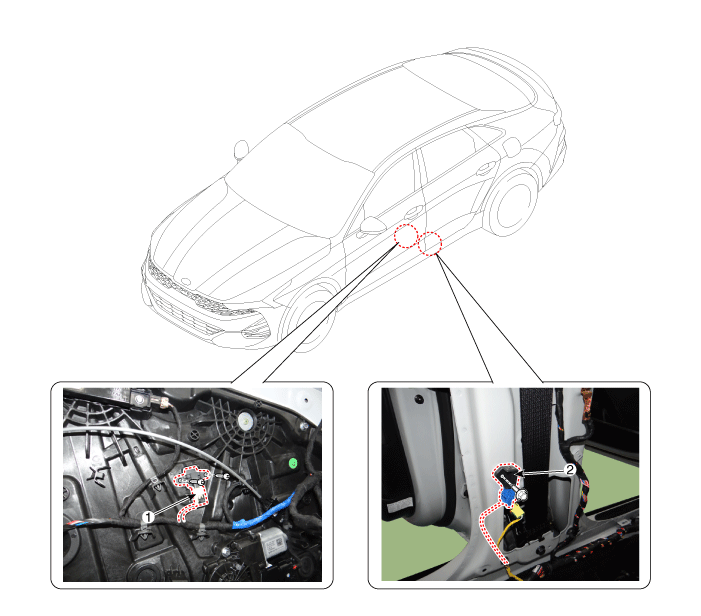

Расположение компонентов

Процедуры ремонта

Удаление

Гравитационное ускорение датчик бокового удара (G-SIS)

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите обивку центральной стойки.

   (См. Кузов — «Отделка центральной стойки»)

3. 3

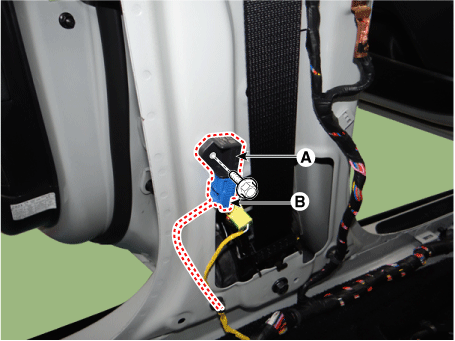

   Снимите датчик бокового удара силы тяжести (А), ослабив болт, а затем отсоедините разъем (В).

   Момент затяжки :

   6,9–11,8 Н·м (0,7–0,8 кгс·м, 5,0–5,8 фунт-фут, 60,8–69,4 фунт · дюйм)



Давление Боковой удар Датчик (P-SIS)

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите обивку передней двери.

   (См. Кузов — «Облицовка передней двери»)

3. 3

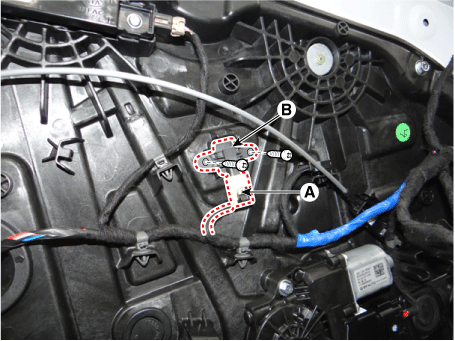

   Снимите разъем (А) и поверните его против часовой стрелки, чтобы снять давление. датчик бокового удара (В).

   Момент затяжки :

   2,0–2,9 Н·м (0,2–0,3 кгс·м, 1,4–2,2 фунт-фут, 17,4–26,0 фунт · дюйм)



Монтаж

Давление Боковой удар Датчик [P-SIS (Дверь)]

1. 1

   Установите новый передний датчик бокового удара с помощью винтов, затем подсоедините разъем переднего датчика бокового удара.

   Момент затяжки :

   6,9–11,8 Н·м (0,7–0,8 кгс·м, 5,0–5,8 фунт-фут, 60,8–69,4 фунт · дюйм)

2. 2

   Установить обшивку передней двери.

   (См. Кузов — «Облицовка передней двери»)

3. 3

   Подсоедините отрицательный кабель аккумуляторной батареи.

4. 4

   После установки датчика переднего бокового удара убедитесь в исправности системы. операция:

   Включите зажигание; индикатор SRS должен загореться около шести секунд, а затем погаснет.

Гравитационный боковой удар Датчик [G-SIS (центральная стойка)]

1. 1

   Установите датчик бокового удара с помощью болта, затем подключите датчик бокового удара. разъем датчика.

   Момент затяжки :

   2,0–2,9 Н·м (0,2–0,3 кгс·м, 1,4–2,2 фунт-фут, 17,4–26,0 фунт · дюйм)

2. 2

   Установить обивку центральной стойки.

   (См. Кузов — «Отделка центральной стойки»)

3. 3

   Подсоедините отрицательный кабель аккумуляторной батареи.

4. 4

   После установки датчика бокового удара под давлением убедитесь в исправности системы. операция:

   • Включите зажигание; индикатор SRS должен гореть включается примерно на шесть секунд, а затем гаснет.
