Педаль стояночного тормоза в сборе

Процедуры ремонта

Удаление

1. 1

   Отпустите стояночный тормоз.

2. 2

   Снимите нижнюю панель аварийной подушки.

   (См. Кузов — «Нижняя панель аварийной площадки»)

3. 3

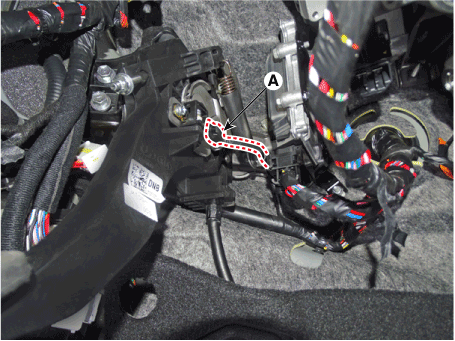

   Отсоедините разъем выключателя стояночного тормоза (А).



4. 4

   Снимите напольную консоль в сборе.

   (См. Кузов — «Узел напольной консоли»)

5. 5

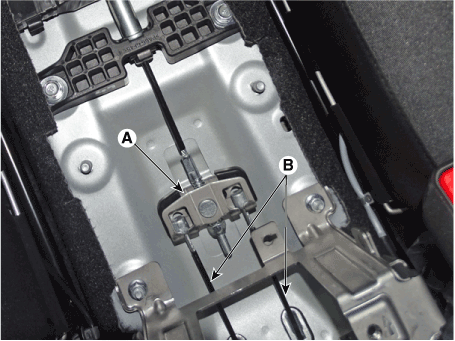

   Отделите трос стояночного тормоза (В) от узла балансира (А).



6. 6

   Снимите трос стояночного тормоза после ослабления крепежной гайки (А) и болты (В).

   Момент затяжки

   (A) : 3,9–5,9 Н·м

   (B): 19,6–29 Н·м

7. 7

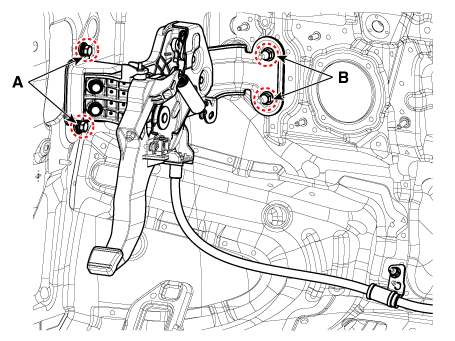

   Ослабьте болты, а затем снимите узел педали стояночного тормоза.

   Момент затяжки

   (A): 8,8–13,7 Н·м

   (B): 9,8–14,7 Н·м



Монтаж

1. 1

   Установите в порядке, обратном снятию.

2. 2

   После установки проверьте работоспособность стояночного тормоза. и выключатель тормоза.

Корректирование

1. 1

   Снимите напольную консоль, чтобы отрегулировать регулировочную гайку парковочного тормоз.

2. 2

   Полностью отпустите педаль стояночного тормоза, чтобы стояночный тормоз кабель ослаблен.

3. 3

   Чтобы тормозная колодка заняла нормальное рабочее положение, нажмите педаль тормоза наполовину несколько раз, пока педаль тормоза не почувствует сопротивление.

4. 4

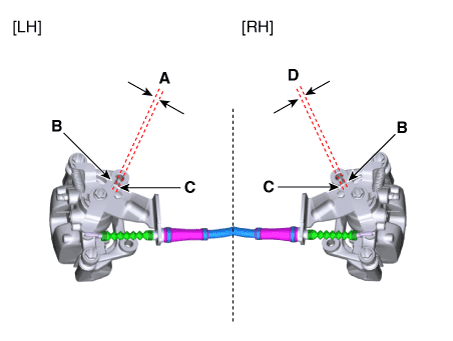

   Затяните регулировочную гайку и затяните трос стояночного тормоза до упора. сумма расстояний (A и D) от точки остановки до активирующего рычага (B) и до стопора (C) менее 3 мм.

   Расстояние (A + D): макс. 3 мм (0,12 дюйма)



5. 5

   Установите напольную консоль в сборе.

   (См. Кузов — «Узел напольной консоли»)

6. 6

   Убедитесь, что педаль стояночного тормоза полностью отпущена.

7. 7

   При замене троса стояночного тормоза несколько раз включите стояночный тормоз. раз с максимальным усилием удлинить трос стояночного тормоза и отрегулировать кабель в соответствии с описанной выше процедурой.

8. 8

   Проверьте, плавно ли вращается колесо.

9. 9

   Пройти экзамен по вождению.
