Датчик предупреждения о сближении с парковкой (PDW)

Принципиальные диаграммы

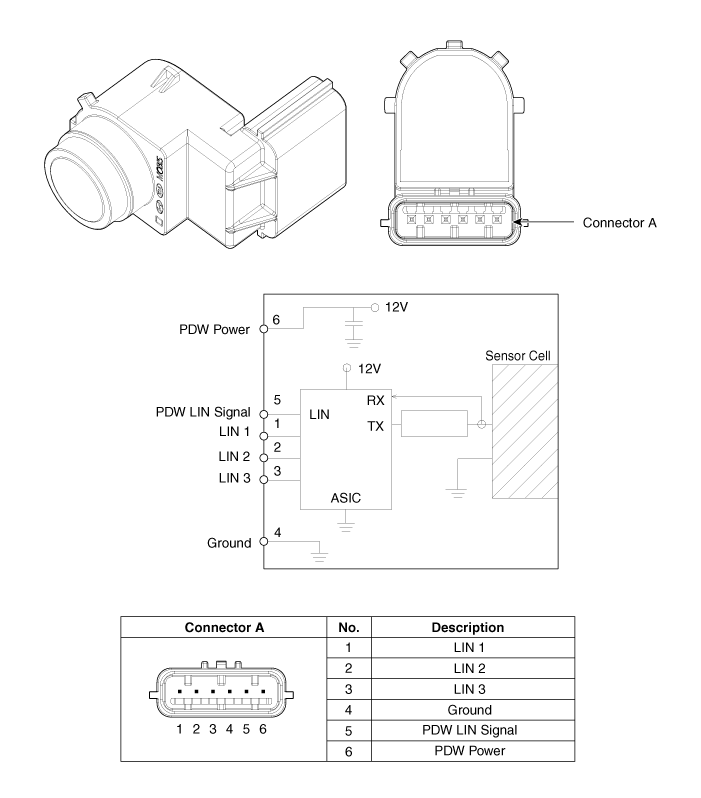

Принципиальная электрическая схема

Процедуры ремонта

Удаление

Предупреждение о расстоянии парковки-вперед (PDW-F) Сенсор

1. 1

   Снимите передний бампер в сборе.

   (См. Кузов — «Передний бампер в сборе»)

2. 2

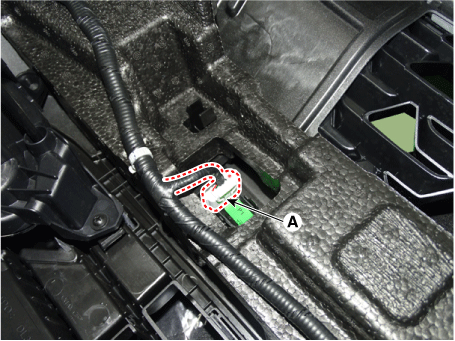

   Отсоедините разъем (А) от датчика PDW-F.



3. 3

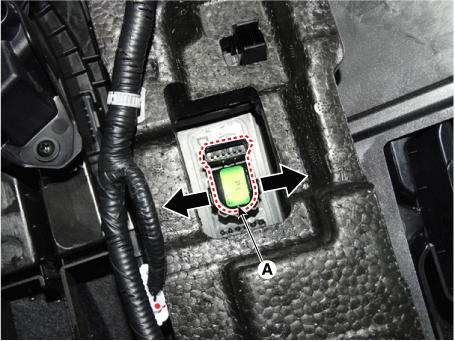

   Снимите датчик PDW-F (A), сдвинув держатель датчика в направлении стрелки.



Предупреждение о расстоянии парковки-задний ход (PDW-R) Датчик

1. 1

   Снимите задний бампер в сборе.

   (См. Кузов — «Задний бампер в сборе»)

2. 2

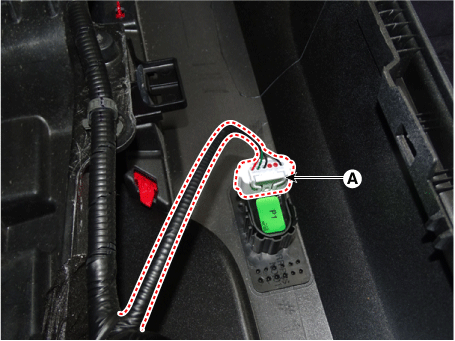

   Отсоедините разъем (А) от датчика PDW-R.



3. 3

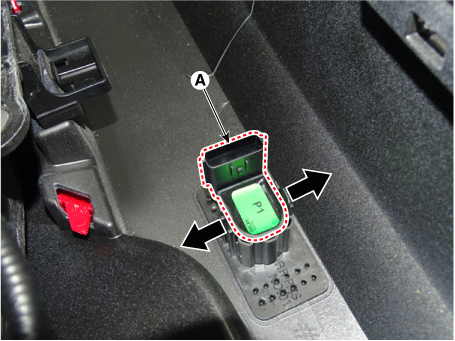

   Снимите датчик PDW-R (A), сдвинув держатель датчика в направлении стрелки.



Монтаж

1. Установите в порядке, обратном снятию.
