Kia Optima: усовершенствованная система помощи водителю (ADAS) / система камеры переднего вида

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Усовершенствованная система помощи водителю (ADAS) / Система камеры переднего вида

Компоненты и расположение компонентов

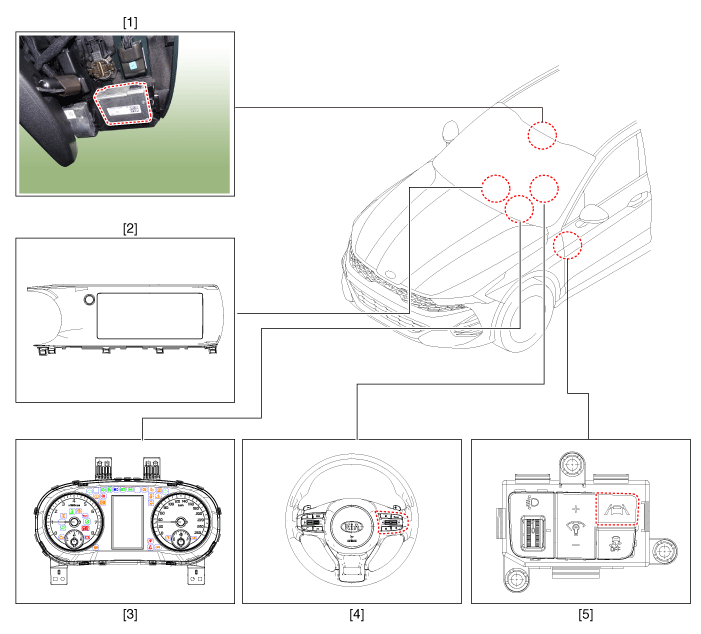

Расположение компонентов

1. Камера переднего вида
2. Головное устройство АВН
3. Кластер

4. Переключатель LFA,SCC ON/OFF (дистанционный переключатель управления)
5. Переключатель LKA ВКЛ/ВЫКЛ

Описание и работа

Описание

Системная функция

•

Система предотвращения столкновений вперед (FCA): определяет факторы риска на дороге и предупреждает водителя и активирует систему экстренного торможения, чтобы предотвратить столкновение или уменьшить скорость столкновения.

FCA-JT (Junction Turning): контролирует торможение в случае столкновения. риск с приближающимся транспортным средством с противоположных сторон на перекрестке слева повернуть.

•	Lane Keeping Assist (LKA): Обнаруживает непреднамеренный выезд из полосы движения и помогает водителю оставаться в полосе с помощью звуковых сигналов и MDPS рулевое управление.

•	Предупреждение о внимании водителя (DAW): система анализирует схемы вождения и отображает сообщение в кластере вместе со звуковой сигнализацией.

•	Ассистент дальнего света (HBA): Обнаруживает фары и задние фонари автомобиля. движущегося впереди автомобиля и включает/выключает дальний свет.

•	Lane Follow Assist (LFA): эта система предназначена для улучшения удобство, управляя рулевым колесом, чтобы держать автомобиль на центр полосы движения, помогая снизить рабочую нагрузку во время движения.

Описание системы

Предотвращение столкновения вперед Ассистент (FCA)

Спецификация операции

Элемент		Sensor Fusion (камера переднего вида + передний радар)
Элемент		Машина	Машина	Пешеходный	велосипедист	Соединение
Скорость работы (скорость колеса)	Предупреждение	10–180 км/ч (5–110 миль/ч)	10–180 км/ч (5–110 миль/ч)	10–85 км/ч (5–50 миль/ч)	10–85 км/ч (5–50 миль/ч)	10–30 км/ч (5–19 миль/ч)
	ПОЛНОЕ торможение	10–75 км/ч (5–45 миль/ч)	10–85 км/ч (5–50 миль/ч)	10–65 км/ч (5–40 миль/ч)	10–65 км/ч (5–40 миль/ч)	10–30 км/ч (5–19 миль/ч)
	Примечания	Стационарный	Движущийся автомобиль	-	-
Уровень предупреждения	Предупреждение	Визуальное/звуковое предупреждение
Уровень предупреждения	ПОЛНОЕ торможение	Визуальное/звуковое предупреждение + сопротивление двигателя + полное торможение
Чувствительность тревоги (меню настроек пользователя)		Нормально - поздно

2.	Системные компоненты

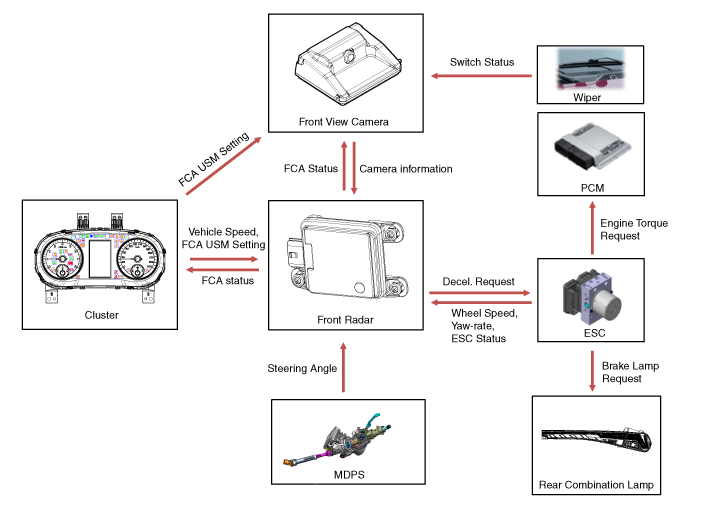

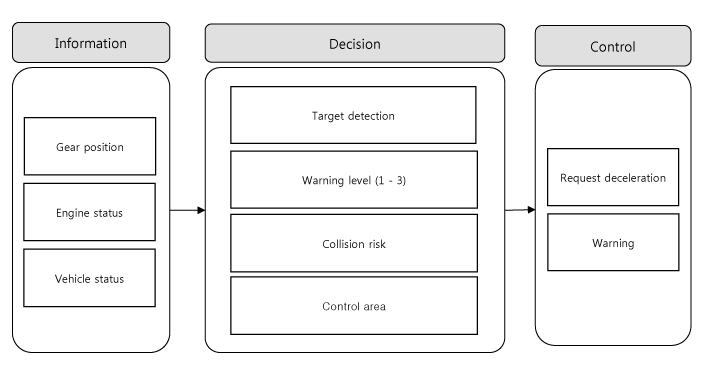

3.	Блок-схема системы

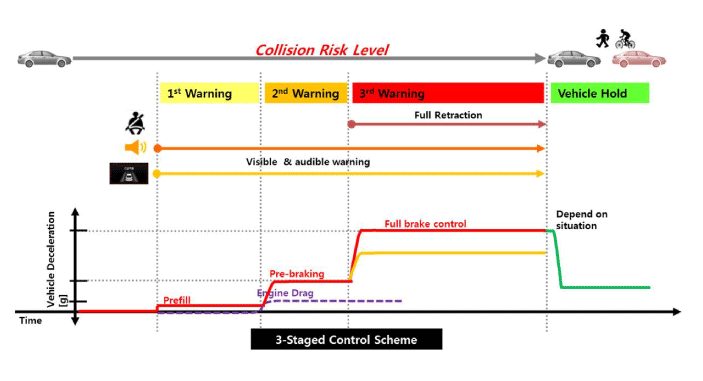

4.	Работа системы

Система удержания полосы движения (ЛКА)

Спецификация операции

Элемент		Спецификация
Скорость автомобиля	НА	60–200 км/ч (40–120 миль/ч)
	ВЫКЛЮЧЕННЫЙ	Менее 55 км/ч (34 мили/ч)/более 210 км/ч (130 миль/ч)
Ширина полосы	НА	2,7–5,3 м (8,8–17,4 фута)
	ВЫКЛЮЧЕННЫЙ	Менее 2,5 м (8,2 фута) / более 5,5 м (18 футов)
Обнаружение переулка		Обнаружена одна полоса или более
Лампа указателя поворота		ВЫКЛ или поворот в направлении, противоположном указателю поворота
Аварийный выключатель		ВЫКЛЮЧЕННЫЙ

2.	Системные компоненты

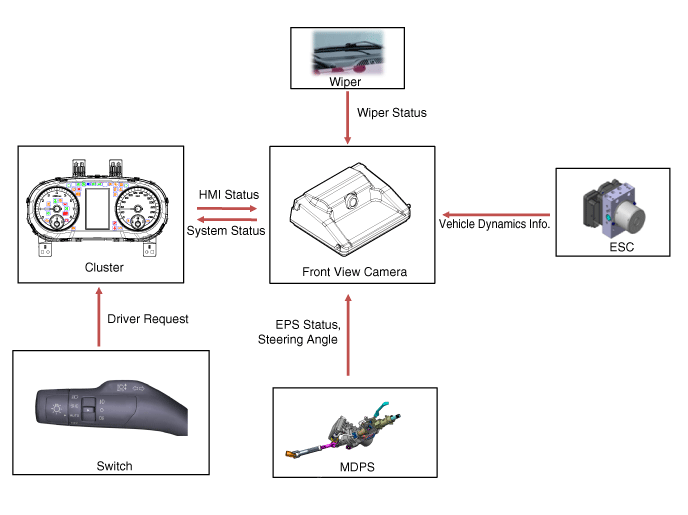

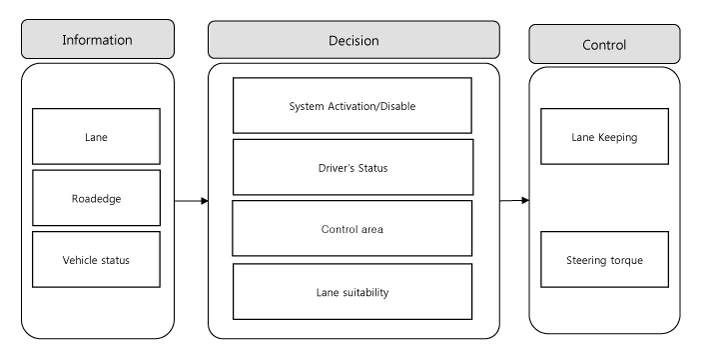

3.	Блок-схема системы

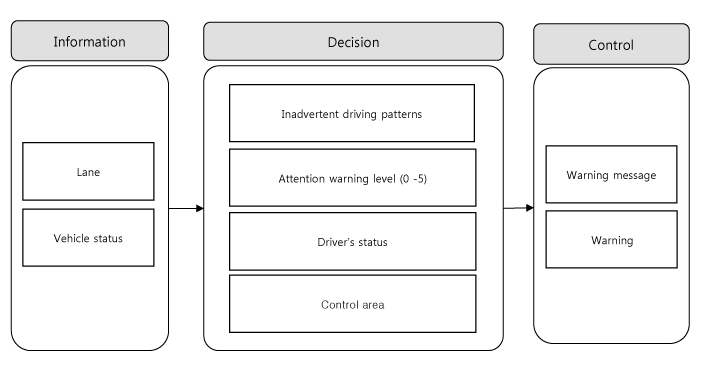

Внимание водителя (DAW)

Спецификация операции

Элемент		Спецификация
Система ВКЛ/ВЫКЛ		DAW ON (меню настроек пользователя)
Скорость автомобиля	НА	Более 0 км/ч (0 миль/ч)
	ВЫКЛЮЧЕННЫЙ	Менее 180 км/ч (112 миль/ч)
Уровень неосторожного вождения		Шаг 5 (Шаг 5: пробуждение, Шаг 1: усталость)
Обнаружение переулка		Вход: распознавание полосы движения в течение 2 секунд непрерывно Очистка: нет распознавания полосы движения в течение 5 минут непрерывно

2.	Системные компоненты

3.	Блок-схема системы

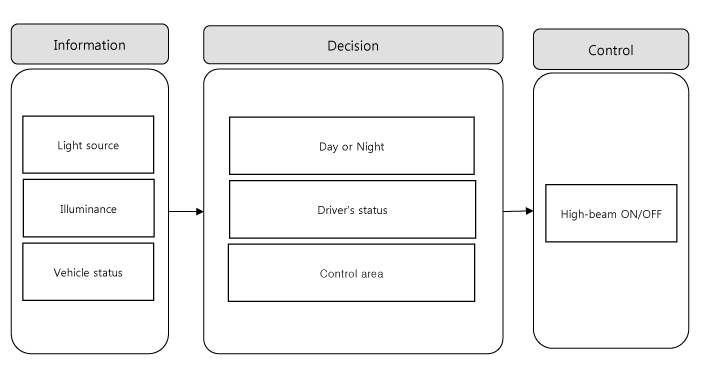

Ассистент дальнего света (HBA)

Спецификация операции

Элемент		Спецификация
Система	НА	USM включен и рычаг дальнего света включен (при включенном ближнем свете)
Система	ВЫКЛЮЧЕННЫЙ	USM OFF или рычаг дальнего света OFF
Скорость автомобиля	НА	40–175 км/ч (25–109 миль/ч)
Скорость автомобиля	ВЫКЛЮЧЕННЫЙ	Менее 30 км/ч (19 миль/ч) / более 180 км/ч (112 миль/ч)

2.	Системные компоненты

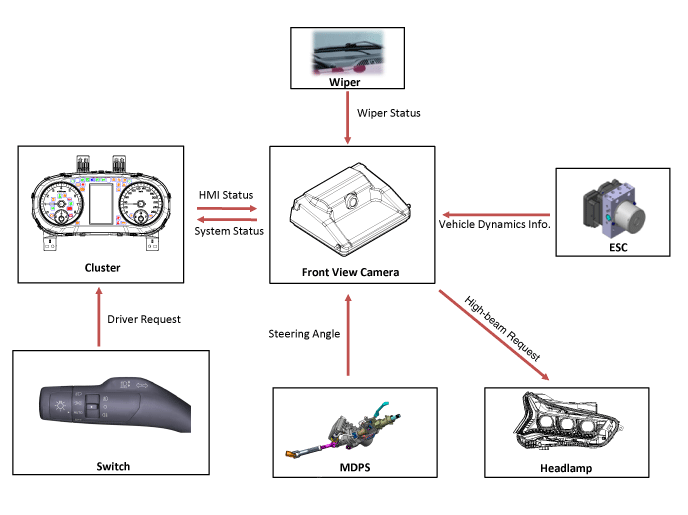

3.	Блок-схема системы

Помощь при следовании по полосе (МАФ)

Спецификация операции

Элемент		Спецификация
Скорость автомобиля	НА	0–180 км/ч (0–110 миль/ч)
Скорость автомобиля	ВЫКЛЮЧЕННЫЙ	Более 190 км/ч (120 миль/ч)
Ширина полосы	НА	2,7–4,3 м (8,8–14,1 фута)
Ширина полосы	ВЫКЛЮЧЕННЫЙ	Менее 2,5 м (8,2 фута) / более 4,5 м (14,7 фута)

2.	Системные компоненты

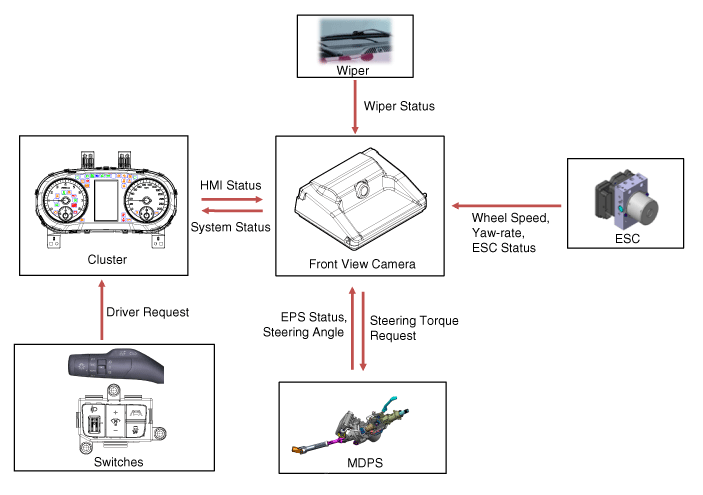

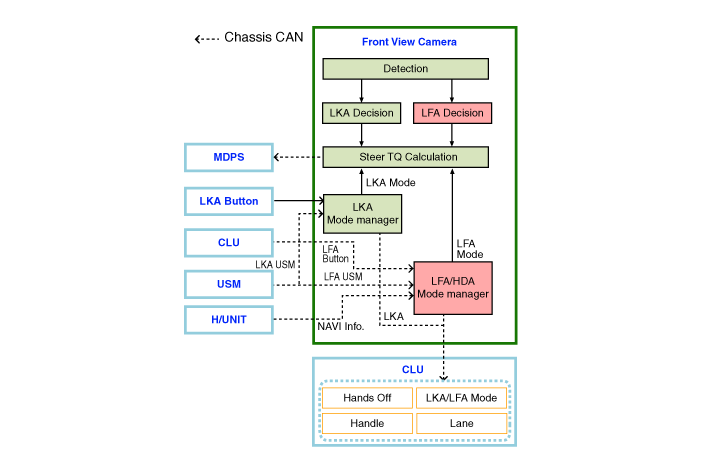

3.	Блок-схема системы

Системные ограничения

Эта система отслеживает дорожные ситуации с помощью радара и камеры. Таким образом, в ситуации вне диапазона обнаружения система может не работать нормально.

Система может быть ограничена, когда:

•	Камера ограничена посторонним предметом или мусором.

•	Объектив камеры загрязнен из-за тонированной пленки или покрытия лобового стекла, поврежденное стекло или застрявшие посторонние предметы (наклейки, жуки и т. д.) на стекло.

•	Ненастная погода, например сильный дождь или снег, закрывает поле зрения. камеры.

•	Цель впереди слишком мала, чтобы ее можно было обнаружить

•	Транспортное средство впереди является негабаритным транспортным средством или прицепом, который является слишком большим. быть обнаружена системой распознавания камеры (например, тракторный прицеп, и т. д.).

•	Поле зрения камеры плохо освещено (либо слишком темно, либо слишком сильное отражение или слишком много контрового света, который загораживает поле зрения)

•	У автомобиля впереди не включены задние фонари или задние фонари фары расположены в необычном месте (модифицированы).

•	Лобовое стекло запотело, и обзор дороги ухудшился. были заблокированы.

•	Камера повреждена.
