Kia Optima: Система рулевого управления / Рулевое колесо

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Рулевая система / Руль

Компоненты и расположение компонентов

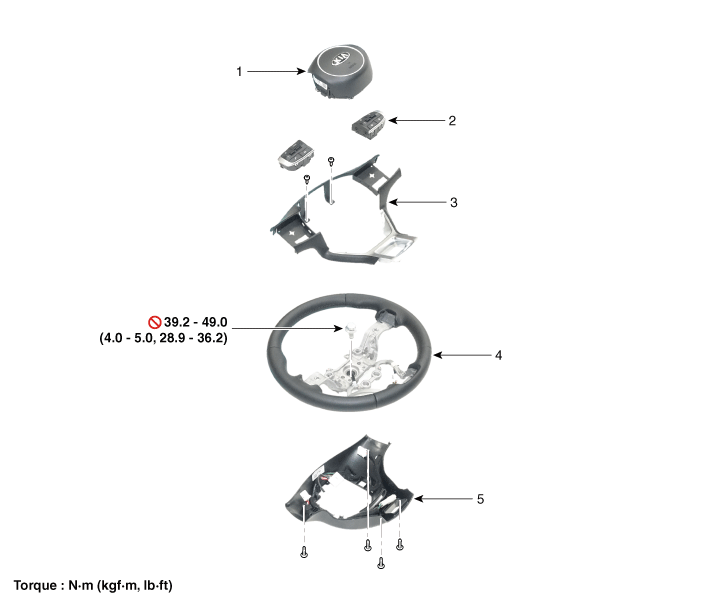

Компоненты

1. Привод модуль подушки безопасности (DAB)
2. Переключатель дистанционного управления
3. Рамка рулевого колеса

4. Рулевое управление колесо
5. Нижняя крышка

Процедуры ремонта

Удаление

Выровняйте передние колеса прямо вперед, повернув рулевое колесо.

Если рулевое колесо и передние колеса не синхронизированы к их центрам вместе, разомкнутая цепь на кабеле часовой пружины может произойти из-за чрезмерного поворота рулевого колеса.

2.	Отсоедините клемму аккумулятора (-).

3.	Снимите модуль подушки безопасности водителя. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

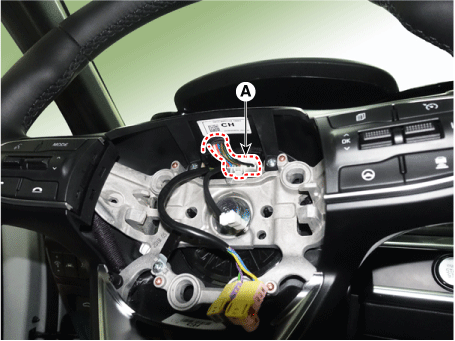

4.	Отсоедините разъем рулевого колеса (А).

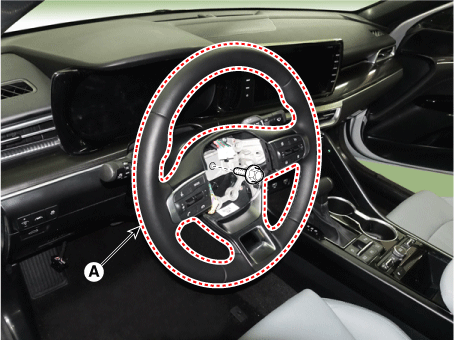

Снимите рулевое колесо (А) после ослабления стопорного болта.

Момент затяжки:

39,2–49,0 Н·м (4,0–5,0 кгс·м, 28,9–36,2 фунт-фут)

•	Не используйте молоток для отсоединения рулевого механизма. колонку, чтобы не повредить рулевую колонку.

•	Не используйте болт повторно.

Разборка

1.	Ослабьте винт крепления подрулевого переключателя передач.

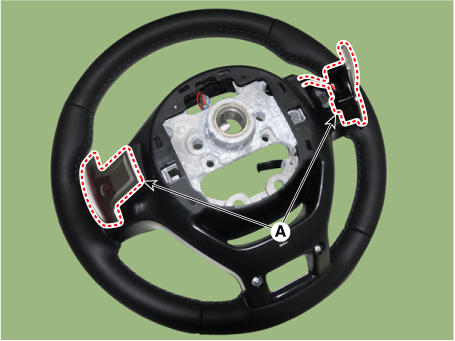

2.	Снимите разъем подрулевого переключателя и снимите подрулевой переключатель (А).

Снять украшение с руля

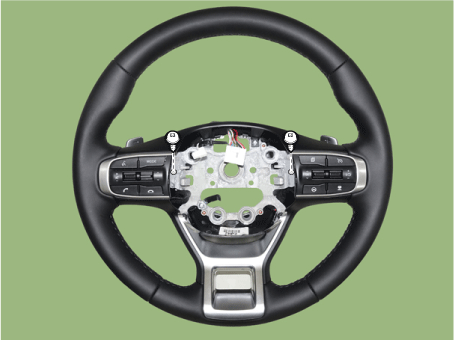

(1)	Ослабьте винты крепления орнамента.

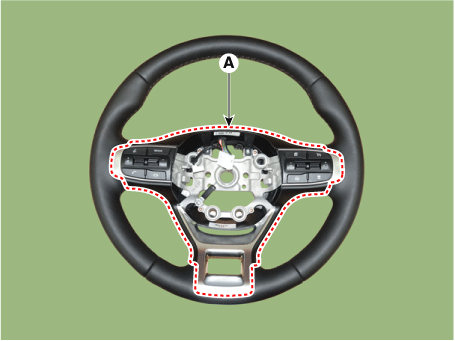

(2)	Отделите украшение рулевого колеса (А) от корпуса колеса.

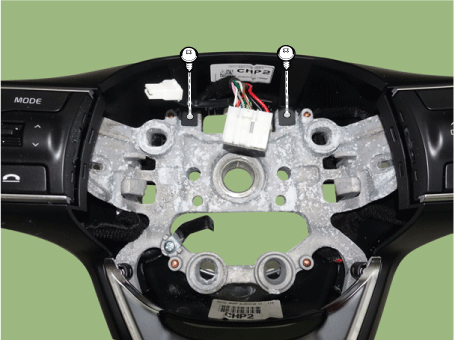

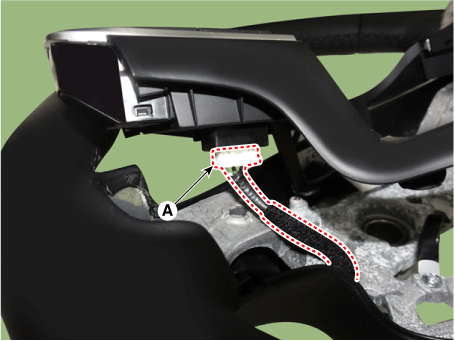

(3)	Отсоедините разъемы пульта дистанционного управления на рулевом колесе (А).

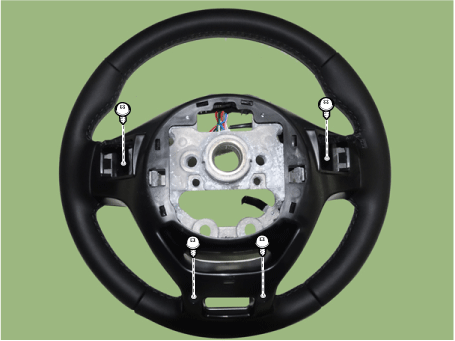

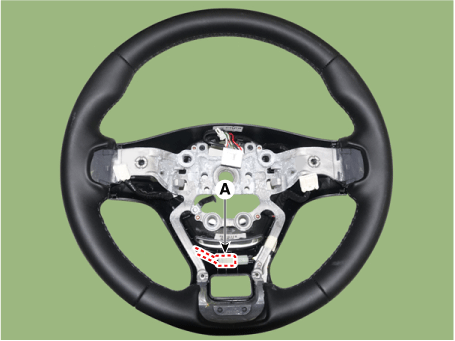

4.	Отсоедините разъем обогрева рулевого колеса (А), затем снимите нижняя крышка руля.

Сборка

•	При затяжке с чрезмерным крутящим моментом для сборки рулевого управления с подогревом колесо, детали могут повредиться.

•	Если основная проводка не находится в правильном положении во время установка задней крышки руля, обрыв или короткое замыкание может возникнуть.

1.	Сборка в порядке, обратном разборке.

Монтаж

1.	Установите в порядке, обратном снятию.
