Kia Optima: Система охлаждения / Водяной насос

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Механическая система двигателя / Система охлаждения / Помпа

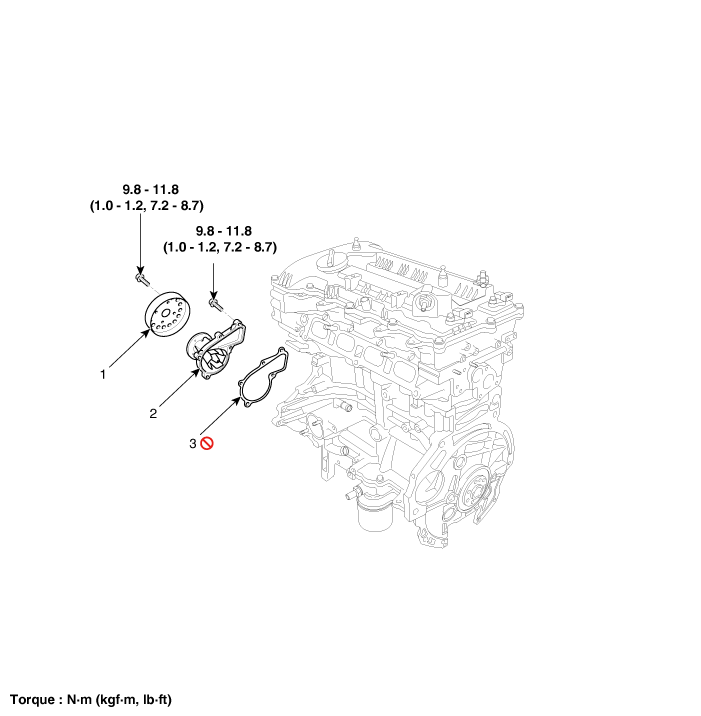

Компоненты и расположение компонентов

Компоненты

1. Шкив водяного насоса
2. Водяной насос

3. Прокладка водяного насоса

Процедуры ремонта

Снятие и установка

1.	Слейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость»)

2.	Снимите приводной ремень. (См. Система приводного ремня — «Приводной ремень»)

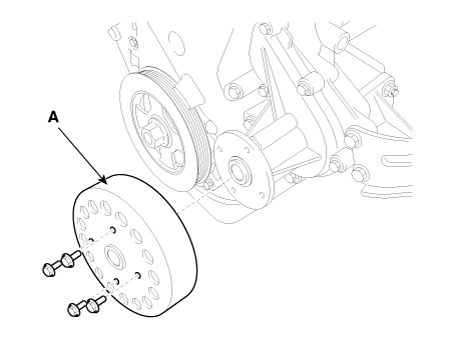

Снимите шкив водяного насоса (А).

Момент затяжки :

9,8–11,8 Н•м (1,0–1,2 кгс•м, 7,2–8,7 фунт·фут)

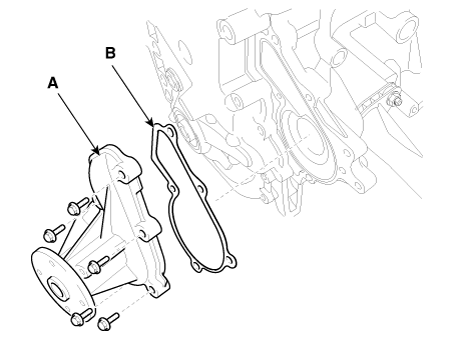

Снимите узел водяного насоса (А) с прокладкой (В).

Момент затяжки :

9,8–11,8 Н•м (1,0–1,2 кгс•м, 7,2–8,7 фунт·фут)

Установите в порядке, обратном снятию.

Установите новую прокладку водяного насоса.

6.	Залейте охлаждающую жидкость двигателя. (См. Система охлаждения — «Охлаждающая жидкость»)

7.	Запустите двигатель и проверьте наличие утечек.

8.	Перепроверьте уровень охлаждающей жидкости.

осмотр

1.	Проверьте каждую деталь на наличие трещин, повреждений или износа и замените насос охлаждающей жидкости. сборка при необходимости.

2.	Проверьте подшипник на наличие повреждений, ненормального шума и медленного вращения, а также при необходимости замените узел насоса охлаждающей жидкости.

Проверьте на утечку охлаждающей жидкости. Если охлаждающая жидкость вытекает из отверстия, уплотнение повреждено. Замените насос охлаждающей жидкости в сборе.

Небольшое количество "мокнущих" выделений из отверстия для кровотечения является нормальным.

Поиск неисправностей

Симптомы

Возможные причины

Средство

Утечка охлаждающей жидкости

•	Из сливного отверстия водяного насоса

Визуально проверьте

•	Проверьте утечки примерно после десятиминутного прогрева.

•	Если охлаждающая жидкость продолжает течь, замените водяной насос.

•	Если утечка прекратится, повторно используйте водяной насос (не заменяйте насос с новым).

•	Из прокладок или болтов

•	Проверьте затяжку болтов крепления водяного насоса.

•	Затяните болты крепления.

•	Проверьте повреждение прокладок или попадание пыли.

•	Замените прокладку и очистите от пыли.

•	С внешней поверхности водяного насоса

•	Проверьте материал водяного насоса и наличие трещин.

•	Плохой материал. Если обнаружена какая-либо трещина, замените водяной насос.

Шум

•	Из подшипников

•	От механических уплотнений

•	Помехи рабочего колеса

Осмотр с помощью стетоскопа

•	После запуска двигателя проверьте шум стетоскопом.

•	Если шума нет, используйте водяной насос повторно (не заменяйте его).

•	Если есть шум от водяного насоса, снимите приводной ремень. и перепроверьте.

Осмотр после снятия приводного ремня

•	Сняв водяной насос и приводной ремень, снова проверьте шум.

•	Если есть шум, повторно используйте водяной насос. Проверьте другую линию привода части.

•	Если шума нет, замените водяной насос на новый.

Проверка после снятия водяного насоса

•	Сняв водяной насос и приводной ремень, снова проверьте шум.

•	Если есть какие-либо помехи между ними, замените воду насос с новым.

Перегрев

•	Поврежденная крыльчатка

•	Ослабленная крыльчатка

Ослабленная крыльчатка

•	Коррозия крыла крыльчатки

•	Проверьте охлаждающую жидкость двигателя.

•	Плохое качество охлаждающей жидкости / техническое обслуживание

•	Отделение рабочего колеса от вала

•	Замените водяной насос.
