Kia Optima: Система охлаждения/термостат

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Механическая система двигателя / Система охлаждения / Термостат

Компоненты и расположение компонентов

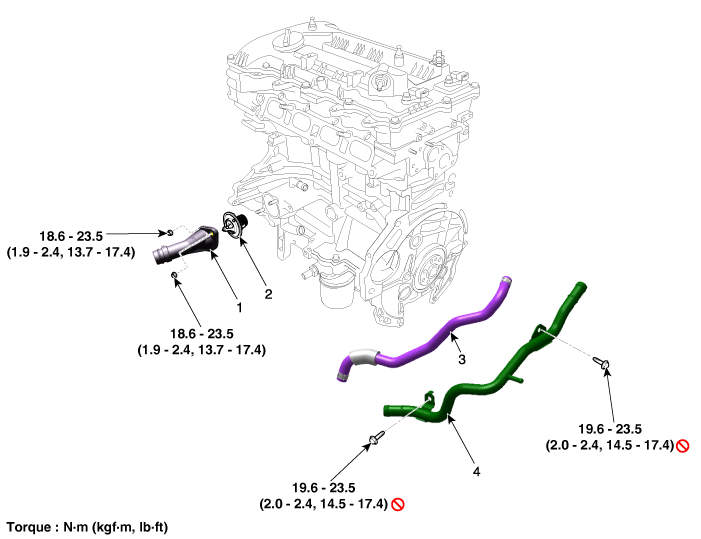

Компоненты

1. Впускной патрубок для воды
2. Термостат

3. Байпасный шланг
4. Трубка нагревателя и шланг в сборе

Процедуры ремонта

Снятие и установка

Разборка термостата может иметь неблагоприятные последствия, вызывая снижение эффективности охлаждения. Не снимайте термостат, даже если двигатель склонен к перегреву.

Термостат

1.	Слейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость»)

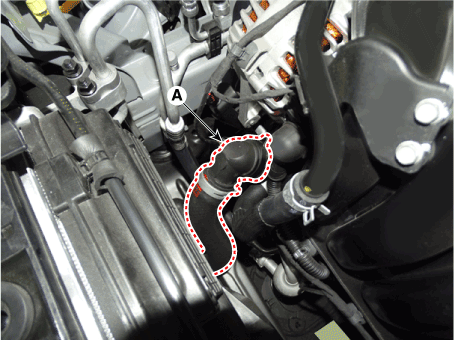

2.	Отсоедините нижний шланг радиатора (А)

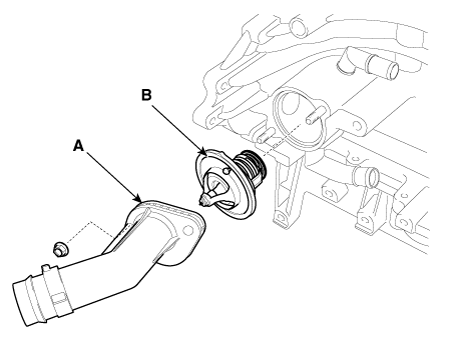

Снимите патрубок подачи воды (А) и термостат (В).

Момент затяжки :

18,6–23,5 Н•м (1,9–2,4 кгс•м, 13,7–17,4 фунт·фут)

Установите в порядке, обратном снятию.

•	Устанавливайте термостат качающимся клапаном вверх.

•	При сборке термостата поместите термостат на корпусе с выступом согласования термостата с пазом корпуса и установите впускной штуцер. Будьте осторожны, термостат не выходит из паза на жилье.

•	Очистите контактную поверхность резинового уплотнения.

5.	Залейте охлаждающую жидкость двигателя.

6.	Запустите двигатель и проверьте наличие утечек.

7.	Перепроверьте уровень охлаждающей жидкости.

Трубка обогревателя

1.	Снимите впускной коллектор. (См. Система впуска и выпуска — «Впускной коллектор»)

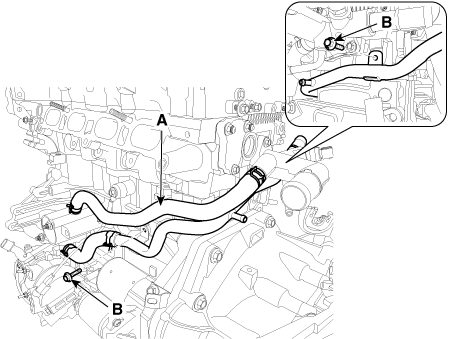

2.	Снимите перепускной шланг (А).

Отверните болты крепления трубы отопителя (В) и снимите отопитель. трубка.

Момент затяжки :

19,6–23,5 Н•м (2,0–2,4 кгс·м, 14,5–17,4 фунт·фут)

Не используйте уплотнительные болты повторно.

4.	Установите в порядке, обратном снятию.

5.	Залейте охлаждающую жидкость двигателя. (См. Система охлаждения — «Охлаждающая жидкость»)

6.	Запустите двигатель и проверьте наличие утечек.

7.	Перепроверьте уровень охлаждающей жидкости.

осмотр

Термостат

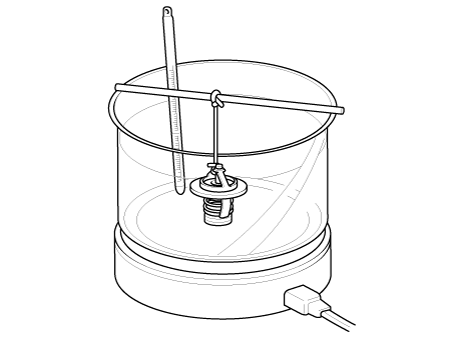

Погрузите термостат в воду, нагретую до температуры выше 95°C (203°F), затем нагрейте в течение не менее 3 минут для проверки подъема клапана.

•	Не используйте воду ниже 95°C (203°F).

•	Не нагревайте устройство напрямую, так как это повредит термостат.

Проверьте температуру открытия клапана.

Если температура открытия клапана не соответствует указанной, замените термостат.

Температура открытия клапана:

88 ± 1,5°C (190,4 ± 34,7°F)

Температура полного открытия: 100°C (212°F)

Проверьте подъем клапана.

Если подъем клапана не соответствует указанному, замените термостат.

Подъем клапана: 8 мм (0,3 дюйма) или более при 100°C (212°F)

Поиск неисправностей

Симптомы

Возможные причины

Средство

Утечка охлаждающей жидкости

•	От прокладки термостата

Проверьте монтажные гайки

•	Проверить момент затяжки гаек крепления

•	Затяните болты и снова проверьте герметичность.

Проверьте прокладку на наличие повреждений

•	Проверьте прокладку или уплотнение на наличие повреждений

•	Замените прокладки и используйте термостат повторно.

Чрезмерное охлаждение

•	Низкая производительность отопителя (выдувает холодный воздух)

•	Термометр показывает «НИЗКИЙ»

Визуально проверьте после снятия крышки радиатора.

•	Недостаточное количество охлаждающей жидкости или утечка.

•	После доливки охлаждающей жидкости повторите проверку.

KDS проверка и запуск двигателя

•	Проверьте коды неисправности

•	Проверьте работу двигателя вентилятора при изменении температуры.

•	Проверьте соединение муфты вентилятора или двигателя вентилятора.

※ Если муфта вентилятора всегда подключена, на холостом ходу будет слышен шум.

•	Проверьте датчик охлаждающей жидкости двигателя, проводку и разъемы.

•	Проверьте двигатель вентилятора, реле и разъем.

•	Замените компоненты.

Снимай термостат и смотри

•	Проверьте, нет ли пыли или стружки в клапане термостата.

•	Проверьте прилегание термостата.

•	Очистите клапан термостата и используйте термостат повторно.

•	Замените термостат, если он не работает должным образом.

Чрезмерно нагревается

•	Двигатель перегрет

•	Термометр показывает «HI»

Визуально проверьте после снятия крышки радиатора.

•	Недостаточное количество охлаждающей жидкости или утечка. ※ Будьте осторожны при снятии крышки радиатора перегретого автомобиля.

•	Проверьте воздух в системе охлаждения.

•	После доливки охлаждающей жидкости повторите проверку.

•	Проверьте прокладки головки блока цилиндров на наличие повреждений и затяжку. момент затяжки болтов крепления.

KDS проверка и запуск двигателя

•	Проверьте коды неисправности

•	Проверьте работу двигателя вентилятора при изменении температуры.

•	Проверьте, не проскальзывает ли муфта вентилятора.

•	Проверьте прилегание водяного насоса или повреждена крыльчатка.

•	Проверьте датчик охлаждающей жидкости двигателя, проводку и разъемы.

•	Проверьте двигатель вентилятора, реле и разъем.

•	Замените муфту вентилятора, если она не работает должным образом.

•	Замените водяной насос, если он не работает должным образом.

Погрузите термостат в кипящую воду и осмотрите.

•	После снятия термостата проверьте его работу.

※ Убедитесь, что термостат открывается при температуре открытия клапана.

•	Замените термостат, если он не работает должным образом.
