Kia Picanto: общая информация/идентификационные номера
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Общая информация
/ Идентификационные номера
Общая информация

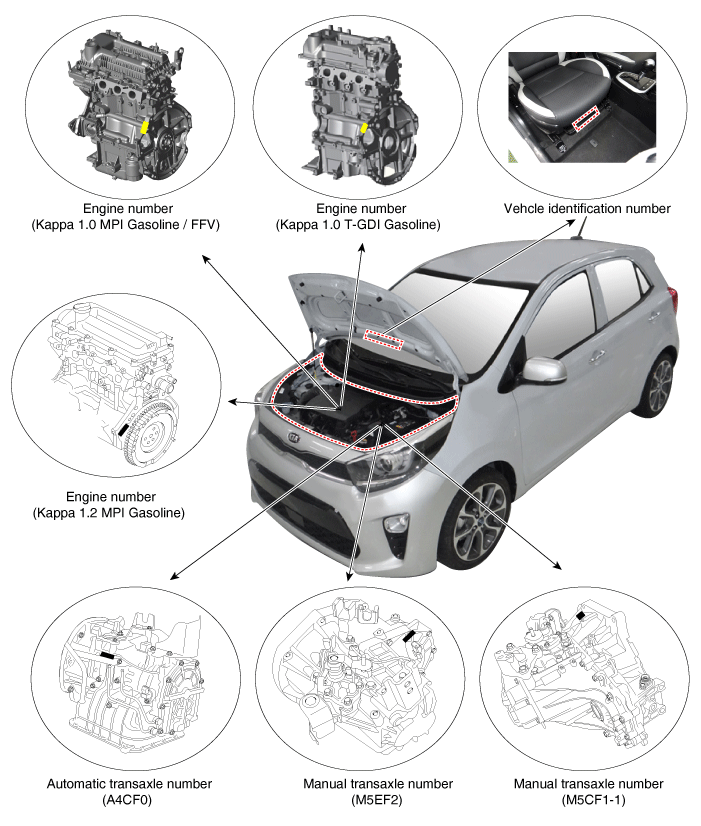

| Идентификационный номер |
Идентификационный номер Описание

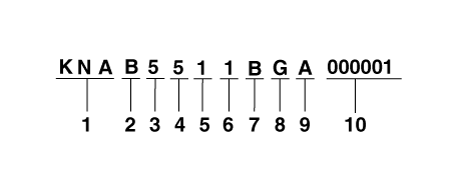

Идентификационный номер транспортного средства
| 1. |
Мировой идентификатор производителя (WMI)
- KNA: легковой автомобиль, MPV (многоцелевой пассажирский автомобиль)/SUV (внедорожник)/RV (автомобиль для отдыха)
- KNC: Коммерческий автомобиль (Фургон)
- KND: MPV/SUV/RV (для США, Канады, Мексики)
- КНХ: Ван
|
| 2. |
Линия автомобиля
- B : ПИКАНТО/УТРО
|
| 3. |
Модель и серия
- 1 : Низкая оценка (L, GA1, GA2)
- 2 : средний-низкий класс (GL, GB1, GB2)
- 3 : Средний класс (GLS, JSL, GD1, GD2)
- 4 : средний-высокий класс (HGS, GE1, GE2)
- 5 : Высокий класс (TOP, GF1, GF2)
- 6 : Премиум класс (PGL, GC1, GC2)
|
| 4. |
Тип кузова/кабины, номинальная полная масса автомобиля
КНА
- 1 : Лимузин
- 2 : Седан - 2 двери
- 3 : Седан - 3 двери
- 4 : Седан - 4 двери
- 5 : седан - 5 дверей
- 6 : купе
- 7 : Кабриолет
- 8 : фургон
- 9 : Коммерческий фургон
- 0 : Пикап
KNC (Коммерческий автомобиль/фургон)
Кроме США, Канады, Мексики, Совета сотрудничества стран Персидского залива, Китая.
- X: стандартная кабина / полукапот
- Y: двойная кабина/капот
- Z : Супер кабина / бокс
Для США, Канады, Мексики, Совета сотрудничества стран Персидского залива, Китая
- 2 : Стандартная кабина класса H 4×2
- 3 : Стандартная кабина, класс E 4×2 / полукапот, класс E 4×2
- 4 : Стандартная кабина класса E 4×4 / полукапотная класс-E 4×4
- 5 : Стандартная кабина класса F 4×2 / полукапотная класс F 4×2
- 6: стандартная кабина класса F 4×4 / полукапотная класс F 4×4
- 7: двойная кабина, класс E 4×2 / капот, класс E 4×2
- 8: двойная кабина, класс E 4×4 / капот, класс E 4×4
- 9 : Двойная кабина, класс F 4×2 / капот, класс F 4×2
- 0 : Двойная кабина, класс F 4×4 / Капот, класс F 4×4
- A : Super Cabin Class-E 4×2 / Box Class-E 4×2
- B : Super Cabin Class-E 4×4 / Box Class-E 4×4
- C : Super Cabin Class-F 4×2 / Box Class-F 4×2
- D : Super Cabin Class-F 4×4 / Box Class-F 4×4
КНД
- 1 : Универсал 4×2 Класс-А
- 2 : универсал 4×2 класса B
- 3 : Универсал 4×2 Класс-C
- 4 : Универсал 4×2 Класс-D
- 5 : Универсал 4×2 Класс-E
- 6 : Универсал 4×2 Класс-F
- 7 : Универсал 4×2 Класс-G
- A : Универсал 4×4 Класс-А
- B : универсал 4×4 класса B
- C : Универсал 4×4 Класс-C
- D : Универсал 4×4 Класс-D
- E : Универсал 4×4 Класс-E
- F : Универсал 4×4 Класс-F
- G : Универсал 4×4 Класс-G
КНХ
- 1 : Коробка
- 2 : Капот
- 3 : полукапот
|
| 5. |
Система безопасности, Тормозная система
КНА, КНД
Кроме США, Канады, Мексики
- 0 : Обе стороны - Нет
- 1 : Обе стороны - Активный ремень
2: обе стороны — пассивный ремень
Для США, Канады, Мексики
КНК, КНХ
Кроме США, Канады, Мексики
- 7 : Гидравлическая тормозная система
- 8 : Пневматическая тормозная система
- 9 : Смешанная тормозная система
Для США, Канады, Мексики
- X : Гидравлическая тормозная система
- Y : Пневматическая тормозная система
- Z : Смешанная тормозная система
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6. |
Тип двигателя
- 1 : Бензиновый двигатель 1.0 MPI (каппа)
- 2 : Бензиновый двигатель 1,2 MPI (каппа)
- 4 : Автомобиль с гибким топливом (FFV - этанол), двигатель 1.0 FFV (Kappa)
- 6 : Бензиновый двигатель 1.0 T-GDI (Kappa)
|
| 7. |
Проверьте цифру или направление движения и передачу
За исключением США, Канады, Мексики, Совета сотрудничества стран Персидского залива, Китая и Йемена.
- A: левосторонний и среднетоннажный
- B: леворульный и полуавтоматический
- C : LHD и MT + передача
- D: LHD и AT+передача
- E: леворульный и вариатор
- F : левый руль и замедлитель
- G : левостороннее рулевое управление и DCT
- H: LHD и DCT + передача
- J : леворульный и АМТ
- L: правый руль и МКПП
- М : праворульный и полуавтоматический
- N: правый руль и МКПП+передача
- S : правый руль и АКПП+передача
- T: правосторонний руль и вариатор
- U: правый руль и замедлитель
- V: правый руль и DCT
- W: правый руль и DCT + раздаточная коробка
Для США, Канады, Мексики, Совета сотрудничества стран Персидского залива, Китая, Йемена
- Контрольная цифра: 0 ~ 9, ×
|
| 8. |
Год выпуска
- Г: 2016, Ч: 2017, Д: 2018, К: 2019...
|
| 9. |
Завод производства
- 6 : Сохари (Корея)
- 5 : Хвасон (Корея)
- 7 : Кванджу (Корея)
- Т : Сосан (Корея)
|
| 10. |
Порядковый номер автомобиля
- 000001 ~ 999999
|

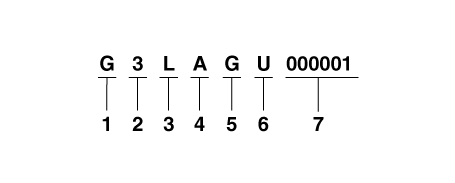

Номер двигателя
| 1. |
Топливо для двигателя
- G : Бензин
- F : Транспортное средство с гибким топливом (FFV - этанол)
|
| 2. |
Диапазон двигателей
- 3 : 4 такта 3 цилиндра
- 4 : 4 такта 4 цилиндра
|
| 3. |
Порядок разработки двигателя и мощность
- L : двигатель Каппа (бензин)
|
| 4. |
Мощность двигателя
- A: 1248 куб. см (двигатель Kappa - MPI)
- A: 998 куб. см (двигатель Kappa - MPI / FFV)
- C: 998 куб. см (двигатель Kappa - T-GDI)
|
| 5. |
Производственный год
- Г: 2016, Ч: 2017, Д: 2018, К: 2019...
|
| 6. |
Завод производства
- A : Асан (Корея)
- B : Пекин (Китай)
- H : Хвасон (Корея)
- К : Монтгомери (США)
- М : Ченнаи (Индия)
- P: Посон (Корея)
- S : Сохари (Корея)
- Т : Измит (Турция)
- У: Ульсан (Корея)
- W : Шаньдун (Китай)
- Z : Жилина (Словакия)
- 1 : Яньчэн (Китай)
|
| 7. |
Порядковый номер двигателя
- 000001 - 999999
|

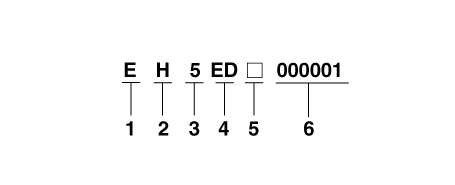

Автоматический (A4CF0)
| 1. |
Модель
- Е : A4CF0
|
| 2. |
Год выпуска
- Г: 2016, Ч: 2017, Д: 2018, К: 2019...
|
| 3. |
Конечное передаточное число
- 5 : 4,587
- 8 : 4,846
|
| 4. |
Подробная классификация
- BD: Каппа 1.0 FFV
- ED: каппа 1,0 MPI
- FD: каппа 1,2 МПа
|
| 5. |
Запасной
|
| 6. |
Порядковый номер коробки передач
- 000001 - 999999
|

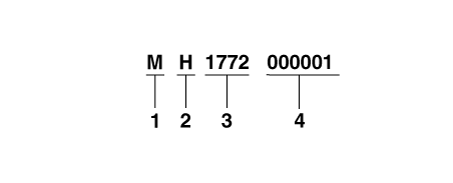

Руководство (M5EF2)
| 1. |
Модель
- М : M5EF2
|
| 2. |
Производственный год
- Г: 2016, Ч: 2017, Д: 2018, К: 2019...
|
| 3. |
Конечное передаточное число
- 2286 : 3,909
- 1873 : 4,056
- 1772 : 4,235
- 1671 : 4,437
- 1673 : 4,563
- 1569 : 4.600
- 1572 : 4.800
- 1471 : 5,071
- 1368 : 5.231
|
| 4. |
Порядковый номер коробки передач
- 000001 - 999999
|

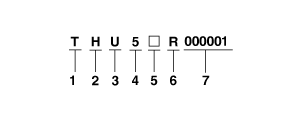

Руководство (M5CF1-1)
| 1. |
Модель
- Т : M5CF1-1
|
| 2. |
Производственный год
- Г: 2016, Ч: 2017, Д: 2018, К: 2019...
|
| 3. |
Завод производства
- B : Пекин (Китай)
- W : Хвасон (Корея)
- J : Острава (Чехия)
- М : Ченнаи (Индия)
- У: Ульсан (Корея)
|
| 4. |
Скорость
- 5 : 5 скорость
|
| 5. |
Бронировать
|
| 6. |
Конечное передаточное число
- Б : 3,833
- Р : 3,722
|
| 7. |
Порядковый номер коробки передач
- 000001 - 999999
|
Код краски
|
Код
|
Цвет
|
|
Я
|
Титан Серебро
|
|
УД
|
Чистый белый
|
|
G7A
|
Поп Апельсин
|
|
АББ
|
Алиса Блю
|
|
L2E
|
Центр внимания
|
|
АД
|
Аврора Черная жемчужина
|
|
A2R
|
Блестящий красный
|
|
ККС
|
Сверкающее серебро
|
|
B2Y
|
Пчела
|
|
M9Y
|
Молочно-бежевый
|
|
CU3
|
Небесный синий
|
