Kia Picanto: система управления двигателем / топливная система / система ISG (Idle Stop & Go)

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Управление двигателем/топливная система / Система ISG (холостой ход)

Компоненты и расположение компонентов

Расположение компонентов

1 . Датчик батареи

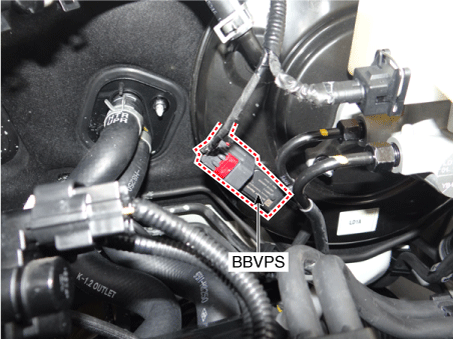

2 . Датчик вакуумного усилителя тормозов (BBVPS)
3 . АГМ аккумулятор

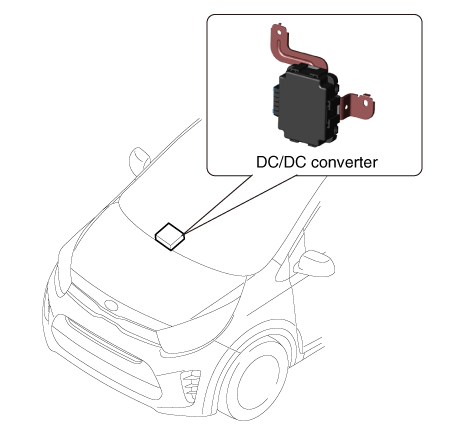

4 . Преобразователь постоянного тока в постоянный
5 . Выключатель ISG
6. Генератор

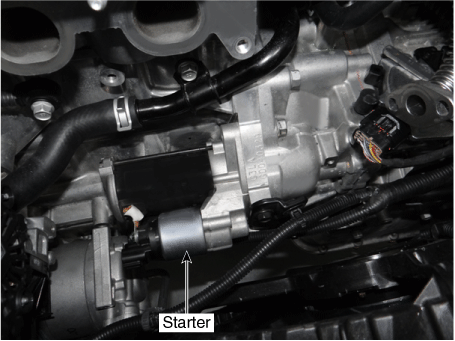

7. Стартер

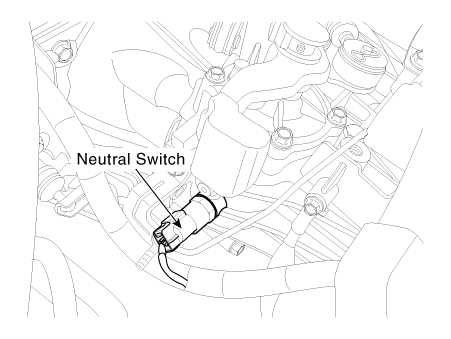

8. Нейтральный переключатель
9. Переключатель сцепления

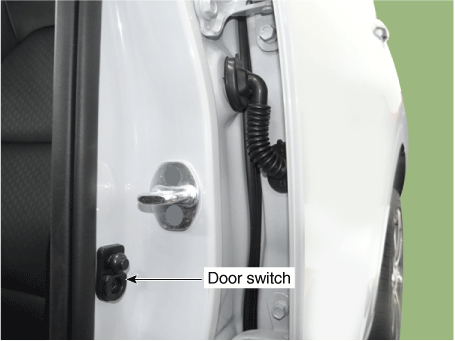

10. Дверной выключатель

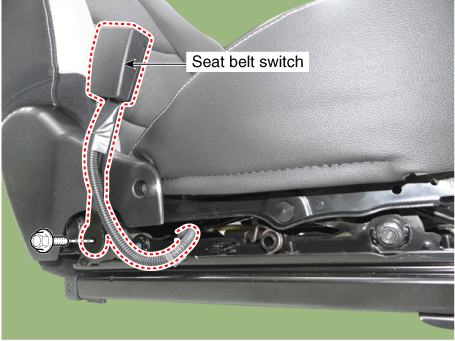

11. Выключатель ремня безопасности

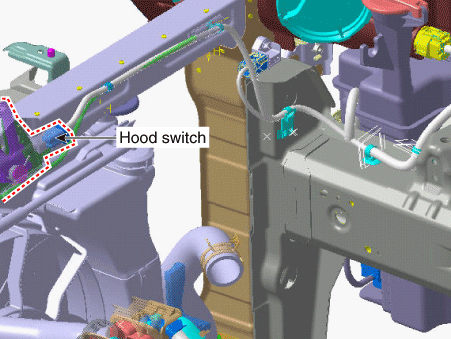

12. Выключатель капота

1 . Датчик батареи 3 . АГМ аккумулятор	2 . Датчик вакуумного усилителя тормозов (BBVPS)

4 . Преобразователь постоянного тока в постоянный	5. Выключатель ISG

6. Генератор	7. Стартер

8. Нейтральный переключатель	9. Переключатель сцепления

10. Дверной выключатель	11. Выключатель ремня безопасности

12. Выключатель капота

Описание и работа

Описание

Праздный Система Stop & Go (ISG) выключает зажигание, когда автомобиль останавливается, а затем перезапускает зажигание и запускает автомобиль, когда ускоритель нажат. Он временно останавливает двигатель, ожидая сигнал или холостой ход для повышения эффективности использования топлива и уменьшения выхлопных газов эмиссия. Однако система ISG может не работать, если моторное масло или окружающая среда температура слишком низкая, или если напряжение батареи 12 В слишком низкое. Система можно отключить, нажав переключатель ISG OFF, когда водитель пожелает не использовать систему ISG.

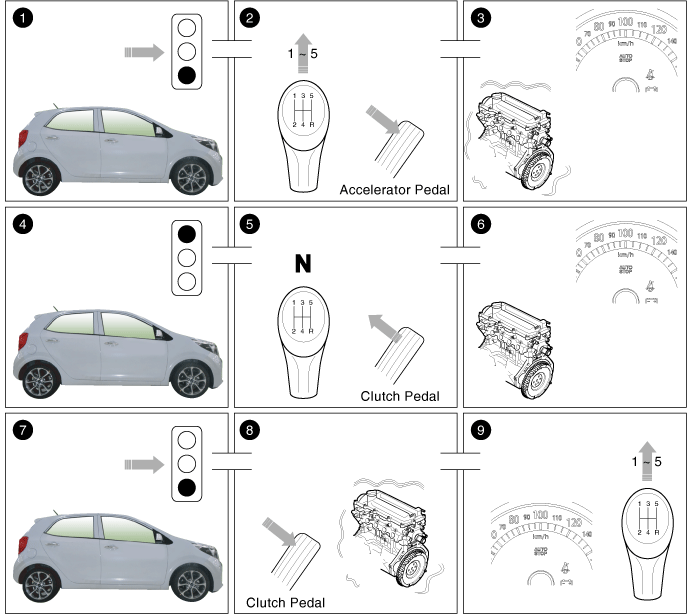

Примерный сценарий: выключение двигателя на стоянке на красный свет светофора или в пробке с частыми остановками.

1.	Транспортное средство движется.

2.	Шестерня включена. Педаль акселератора нажата.

3.	Двигатель работает.

4.	Водитель тормозит до полной остановки автомобиля.

5.	Водитель включает нейтраль и отпускает педаль сцепления.

6.	Двигатель останавливается. На комбинации приборов загорается символ «AUTO STOP».

7.	Водитель хочет продолжить поездку.

8.	Водитель нажимает на педаль сцепления. Двигатель запускается.

9.	Можно включить передачу и продолжить путешествие. Символ "AUTO STOP" гаснет.

Принципиальные диаграммы

Условия работы функции ISG

После при каждом запуске двигателя функция автоматически активируется поддерживать. Выключатель ISG OFF можно использовать для деактивации функции. вручную до следующей смены терминала. Индикаторная лампа загорается подтвердить нажатием переключателя.

1. Состояние холостого хода (холостой ход → стоп)

▶ Обычное состояние: нейтральное положение и педаль сцепления отпущена.

Требуемые условия

Температура охлаждающей жидкости двигателя не слишком низкая (более 45 градусов).

Нет регенерации DPF

Отсутствие ингибитора для стратегии работы или неисправность двигателя

–	CKPS, CMPS, ECTS, VSS, датчик аккумуляторной батареи, BBVPS, переключатель нейтрали, переключатель сцепления, APS, инжектор

Состояние заряда батареи достаточно высокое.

Нет ошибки линии связи - LIN, CAN

Скорость автомобиля ниже 5 км/ч

Скорость автомобиля превышает 10 км/ч хотя бы один раз после запуска с ключа или холостого хода

ISG OFF выключить

Водитель боковой ремень безопасности, дверь со стороны водителя и капот закрыто.

Температура батареи 2 - 55°C.

Давление усилителя тормозов не слишком низкое.

Вентилятор не максимальный

2. Состояние холостого хода (Стоп → Пуск)

▶ Обычное состояние: нейтральное положение и нажата педаль сцепления.

Требуемые условия

Неудовлетворительное состояние ингибитора для стратегии работы или неисправность двигателя

–	CKPS, CMPS, ECTS, VSS, датчик аккумуляторной батареи, переключатель нейтрали, переключатель сцепления, APS

Нет ошибки линии связи - LIN, CAN

Ремень безопасности со стороны водителя, дверь со стороны водителя и капот закрыты.

Двигатель заглох, передача была переключена с включенной на нейтральную и нажата педаль сцепления.

В случае ошибки в состоянии остановки на холостом ходу двигатель можно запустить только ключом.

3. Состояние автозапуска (Стоп → Пуск)

Двигатель запустится автоматически без участия водителя, если произойдет одно из следующих событий:

▶ Обычное состояние: нейтральное положение и педаль сцепления отпущена.

Требуемые условия

Условие отсутствия ингибитора для операционной стратегии

–	TPS, CKPS, CMPS, ECTS, VSS, датчик аккумуляторной батареи, BBVPS, переключатель нейтрали, переключатель сцепления

Давление вакуума в усилителе тормозов низкое.

Когда уровень заряда батареи низкий.

После включения кондиционера прошло определенное время.

Скорость автомобиля более 5 км/ч при наклоне вниз.

Максимальная скорость вентилятора

Система ISG деактивирована по ошибке

–	Неисправная линия связи (LIN/CAN)

–	Неисправный переключатель нейтрали

–	Неисправен датчик вакуумного усилителя тормозов

–	Неисправный переключатель сцепления

При возникновении ошибки датчиков или системы, связанных с ISG, загорается выключатель ISG OFF.

Особенно, когда датчик аккумуляторной батареи был заменен или переустановлен, автомобиль необходимо выключить зажигание примерно на 4 часа для повторной калибровки.

Функция ISG будет нормально работать через 4 часа.

Когда двигатель находится в режиме остановки на холостом ходу, его можно перезапустить без каких-либо действий со стороны водителя.

До выходя из машины или делая что-либо в моторном отсеке, остановите двигатель, повернув ключ зажигания в положение LOCK или вынув его.

Поиск неисправностей

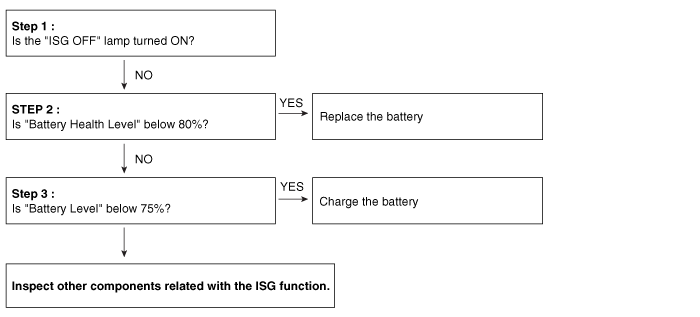

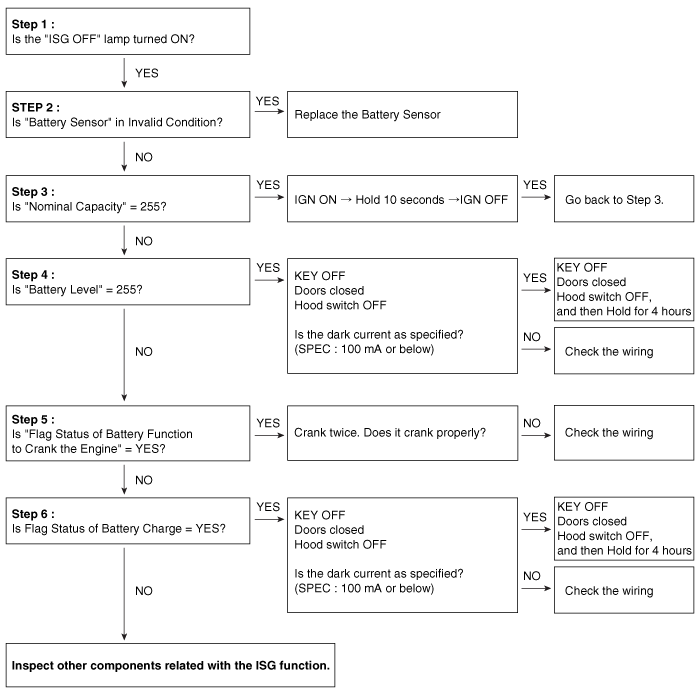

Если функция ISG не работает, несмотря на отсутствие DTC, проверьте систему ISG, как указано ниже.

KDS показывает текущие данные о функции ISG для проверки.
