Управление двигателем/топливная система
Генератор
Место в руководстве: Управление двигателем/топливная система
23шагов
~143мин
5/5сложность
1специнстр.
Выполнено 0 из 23
Технические характеристики
Спецификация
▷ 13,5 В, 130 А [только ISG]| Элемент | Спецификация |
| Номинальное напряжение | 13,5 В, 130 А |
| Скорость в использовании | 1000–18 000 об/мин |
| Регулятор напряжения | IC регулятор встроенного типа |
| Регулятор типа интерфейса ECM | LIN-связь |
| Напряжение настройки регулятора (внутренний режим) | 14,5 ± 0,3 В |
| Соединитель | 1 контакт (COM) |
| Тип шкива | ОАП |
Компоненты и расположение компонентов
Компонент

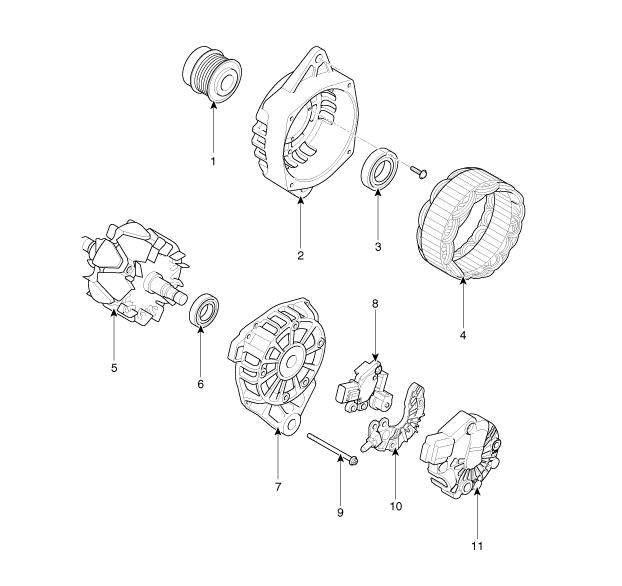

| 1. Шкив 2. Передний кронштейн 3. Передний подшипник 4. Статор 5. Ротор 6. Задний подшипник |
7. Задний кронштейн 8. Сборка держателя щетки 9. Сквозной болт 10. Выпрямитель в сборе 11. Задняя крышка |
Описание и работа
Описание
Генератор переменного тока имеет восемь встроенных диодов, каждый из которых преобразует переменный ток в постоянный. Поэтому на клемме «В» генератора появляется постоянный ток. Кроме того, зарядное напряжение этого генератора регулируется системой определения напряжения аккумуляторной батареи. Основными компонентами генератора являются ротор, статор, выпрямитель, конденсаторные щетки, подшипники и шкив поликлинового ремня. Щеткодержатель содержит встроенный электронный регулятор напряжения.

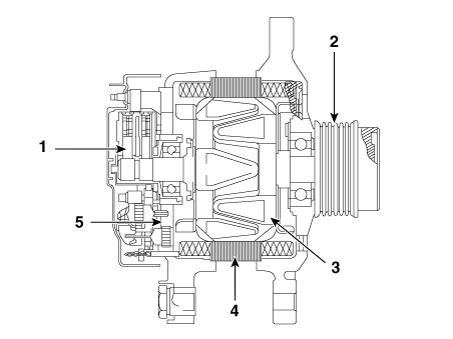

1. Кисть 2. OAP: обгонный шкив генератора 3. Ротор 4. Статор 5. Выпрямитель
Принципиальные диаграммы

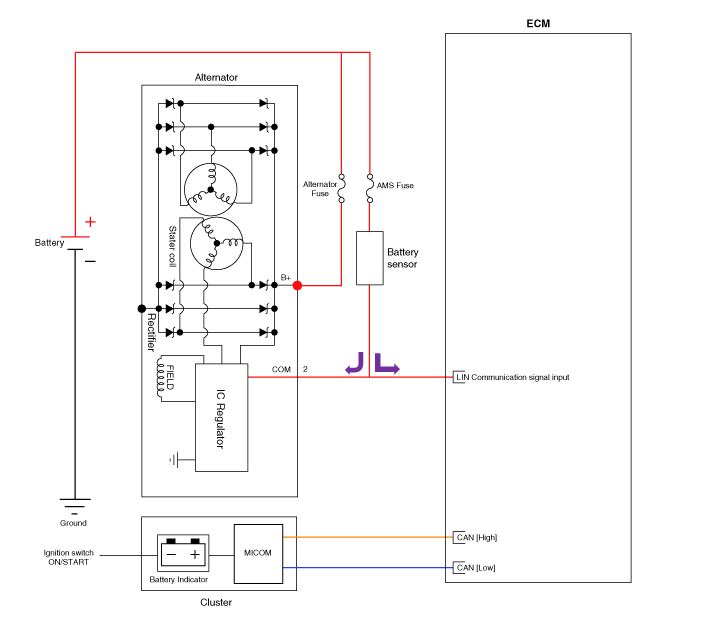

Принципиальная электрическая схема

Процедуры ремонта
Удаление
- Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
- Снимите воздухоочиститель. (См. Механическая система двигателя — «Воздушный фильтр»)

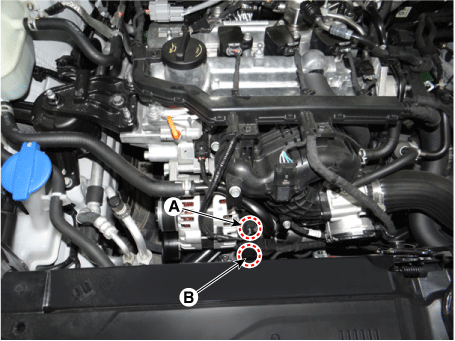

- Отсоедините разъем генератора (А) и кабель генератора «В» (В) от клеммы.
Момент затяжки : 13,7–17,7 Н·м

- Снимите приводной ремень. (См. Механическая система двигателя — «Приводной ремень»)
- Снимите впускной коллектор. (См. Механическая система двигателя — «Впускной коллектор»)

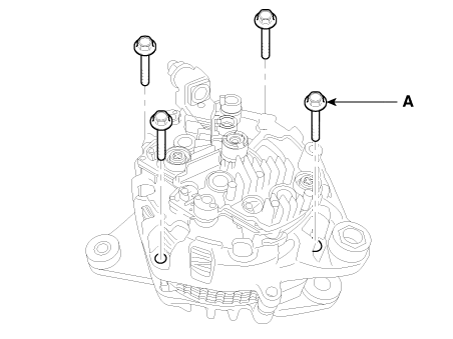

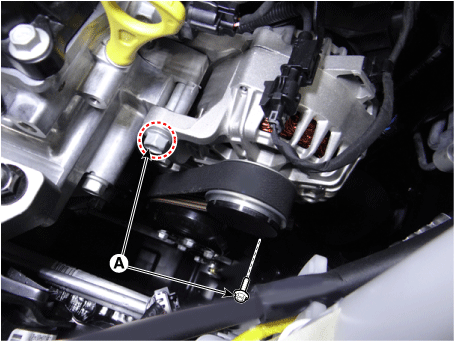

- Снимите болты крепления генератора (А). Момент затяжки : Верхний болт крепления генератора: 29,4–41 Н·м Болт нижнего крепления генератора: 21,6–32 Н·м

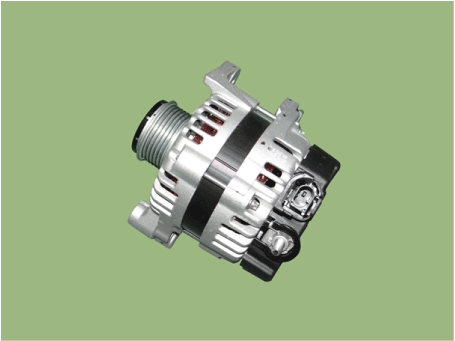

- Снимите генератор (А).


Монтаж
- Установите в порядке, обратном снятию.
- После установки отрегулируйте натяжение ремня генератора. (См. Механическая система двигателя — «Приводной ремень»)
- Установите генератор.
Разборка

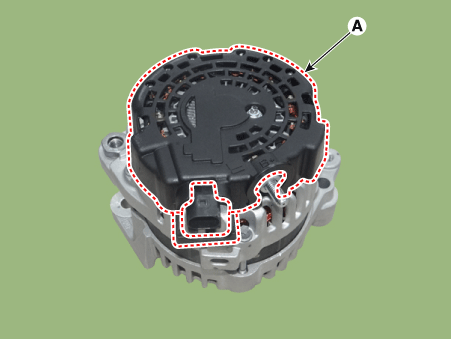

- Снимите заднюю крышку (А).

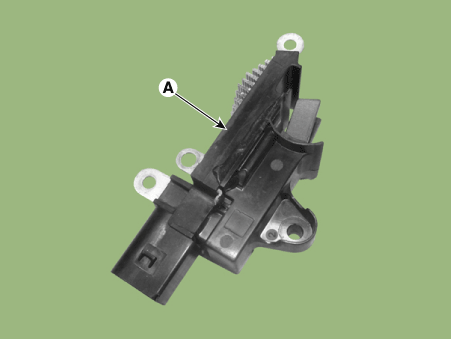

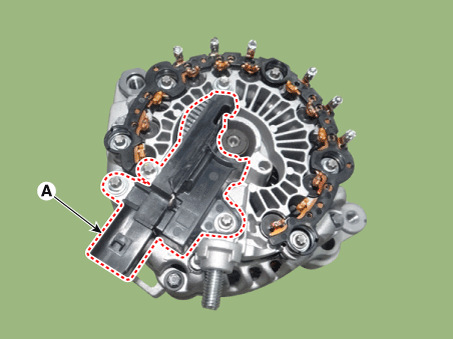

- Снимите узел регулятора (А) после ослабления крепежных болтов.

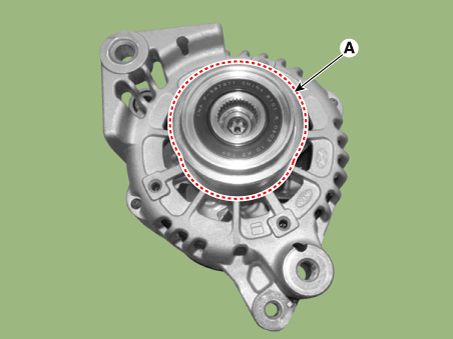

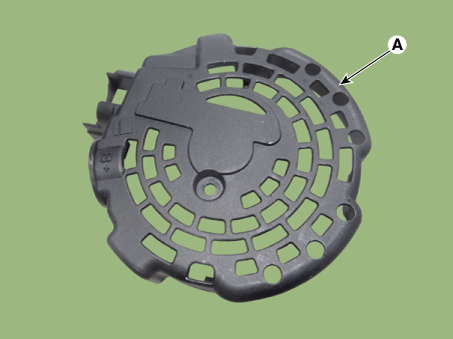

- Снимите крышку OAP (A).

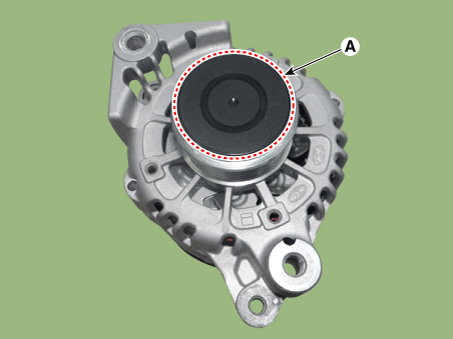

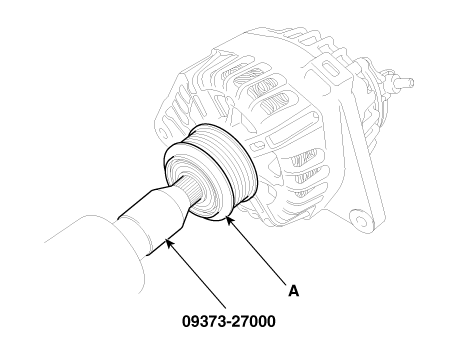

- Используя SST (09373-27000), снимите шкив OAP (A).

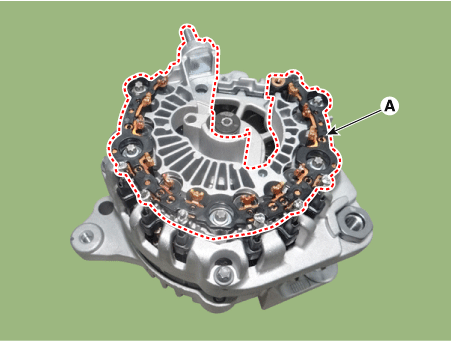

- Снимите узел выпрямителя (А) после отсоединения проводов статора.

- Ослабьте сквозные болты (А).

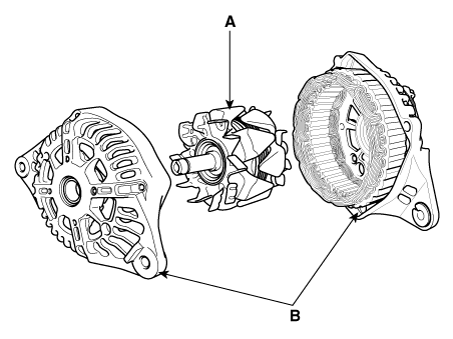

- Отсоедините ротор (А) и корпус (В).

Сборка
- Соберите в порядке, обратном разборке.
осмотр
[Ротор]

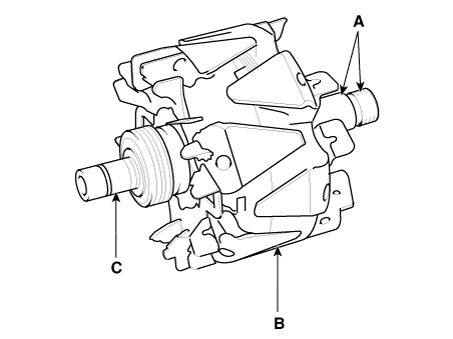

- Проверьте целостность контактных колец (С).

- Убедитесь в отсутствии непрерывности между контактными кольцами и ротором (В) или валом ротора (А).
- Если ротор не проходит проверку на непрерывность, замените генератор.
[Статор]

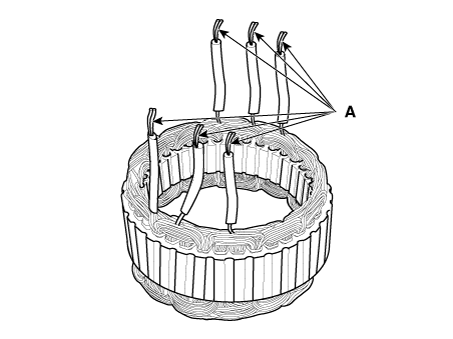

- Проверьте непрерывность между каждой парой проводов (A).

- Убедитесь в отсутствии непрерывности между каждым выводом и сердечником катушки.
- Если катушка не проходит проверку на непрерывность, замените генератор.
