Выключатель ISG

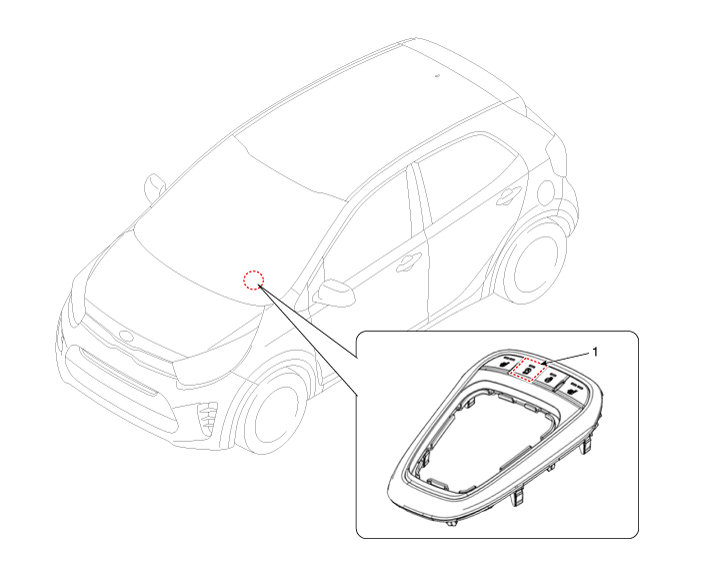

Компоненты и расположение компонентов

Компоненты

1. Выключатель ISG

Описание и работа

Описание

Выключатель ISG OFF на напольной консоли можно использовать для деактивации функции ISG.

Принципиальные диаграммы

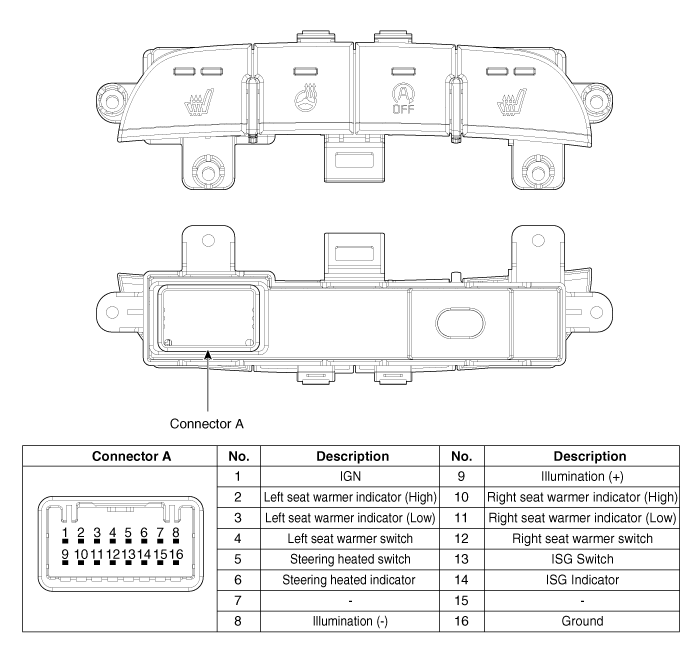

Принципиальная электрическая схема

Процедуры ремонта

Удаление

1. 1
   Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2

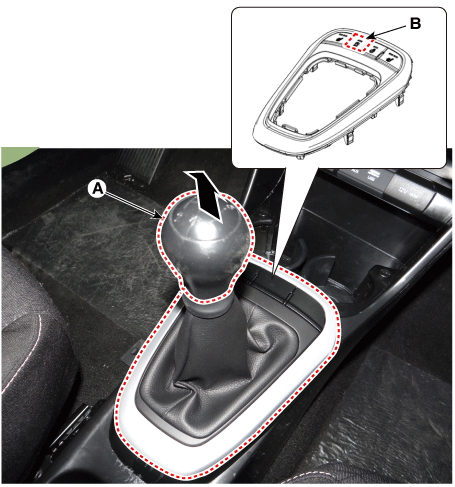

   Снимите ручку (А), потянув ее в направлении стрелки.
3. 3
   Используя съемник, снимите узел крышки индикатора консоли (B).



4. 4

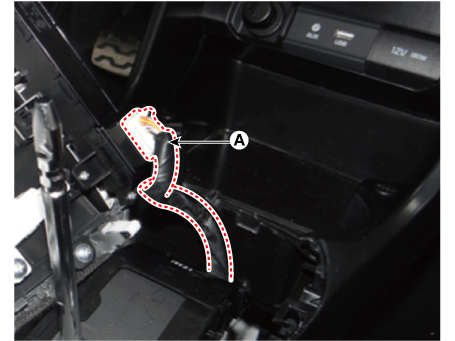

   Отсоедините разъем (А) от узла крышки индикатора консоли.



5. 5

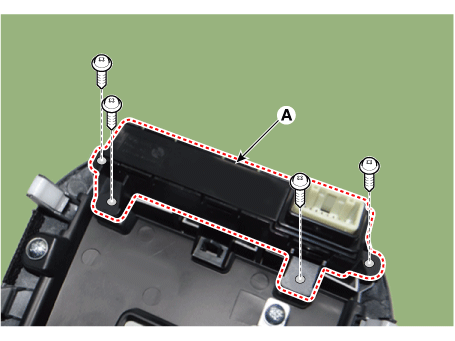

   Снимите переключатель верхней крышки консоли (A) после ослабления крепежных винтов.



Монтаж

1. 1
   Установите переключатель верхней крышки консоли.
2. 2
   Подсоедините разъем узла крышки индикатора консоли.
3. 3
   Установите узел крышки индикатора консоли.
4. 4
   Установите ручку переключения передач и пыльники коробки передач.
5. 5
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
