Kia Picanto: Система ISG (Idle Stop & Go) / Выключатель тормоза

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Управление двигателем/топливная система / Система ISG (Idle Stop & Go) / Переключатель тормоза

Компоненты и расположение компонентов

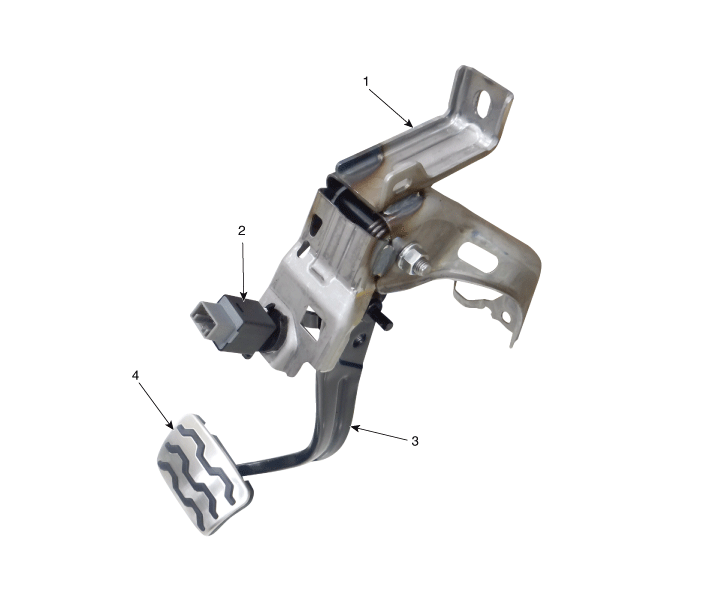

Компоненты

1. Тормозной элемент в сборе
2. Выключатель стоп-сигнала

3. Рычаг педали тормоза в сборе
4. Накладка педали тормоза

Поиск неисправностей

Диагностика деталей

Предметы

Причина

Симптом

Выключатель предохранителя

Неисправное соединение предохранителя, Поврежденный предохранитель

–	Код неисправности: P0504

–	Симптом: проблемы с переключением передач, отказ при запуске, круиз-контроль. проблема с отменой функции, проблема с отменой функции EPB, стоп Неисправность освещения лампы, горит лампочка ESP OFF.

① Проверка формы сигнала выполняется с помощью осциллографа на каждой детали. при разгоне/торможении автомобиля. (См. схему выключателя стоп-сигналов. процедуры проверки)

② См. соответствующие процедуры ремонта той части, когда в сигнале обнаружено что-то ненормальное (См. процедуры ремонта соответствующей детали и, при необходимости, замени это)

Реле предохранителя

Неисправное соединение предохранителя, Поврежденный предохранитель

–	Код неисправности: P0504

–	Симптом : Проблемы с переключением передач, Ошибка при запуске, Функция круиз-контроля проблема с отменой, проблема с отменой функции EPB, стоп-сигнал проблема с освещением, горит лампочка ESP OFF.

Выключатель стоп-сигнала

•	Поврежденная проводка каждой части

•	Неправильное подключение к разъему

•	Каждая часть неисправна

–	Код неисправности: P0504

–	Симптом: проблемы с переключением передач, отказ при запуске, круиз-контроль. проблема с отменой функции, проблема с отменой функции EPB, стоп неисправность лампы освещения, горит лампочка ESP OFF.

Стоп-сигнал электронный
модуль (если применимо)

–	Код неисправности: P0504, C2130, C2131

–	Симптом: проблемы с переключением передач, отказ при запуске, круиз-контроль. проблема с отменой функции, проблема с отменой функции EPB, стоп неисправность лампы освещения, горит лампочка ESP OFF.

Модуль управления двигателем (ECM)

–	Код неисправности: P0504

–	Симптом: проблемы с переключением передач, проблемы с отключением функции круиз-контроля.

Модуль управления кузовом (BCM)

–	Проблемы с переключением передач

Соленоид блокировки переключения передач

–	Проблемы с переключением передач

Переключатель ингибитора

–	Симптом: проблемы с переключением передач, отказ при запуске, круиз-контроль. проблема с отменой функции, проблема с отменой функции EPB

Блок смарт-ключей (SMK)

–	Стартовый сбой

Электронный стояночный тормоз

–	Симптом: проблема с отменой функции EPB, горит индикатор ESP OFF.

Блок управления ABS/VDC
(Датчик давления)

–	Симптом: горит индикатор ESP OFF.

Симптоматическая диагностика

Симптом	Часть, которая может быть причиной
Проблемы с запуском	Предохранитель переключателя, Предохранитель реле, Выключатель стоп-сигнала, Электронный модуль стоп-сигнала, Модуль управления ABS/VDC, Каждый провод, Разъем	① Проверьте форму сигнала с помощью осциллографа на каждой детали во время движения автомобиля. ускорение/торможение. (См. проверку цепи выключателя стоп-сигналов. процедуры) ② См. соответствующие процедуры ремонта часть, когда в сигнале обнаруживается что-то ненормальное (см. процедуры ремонта соответствующей детали и при необходимости заменить ее)
Проблемы с переключением передач	Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, электронный модуль стоп-сигнала, BCM, ECM, выключатель ингибитора, каждый провод, разъем
горит лампочка ESP OFF	Предохранитель переключателя, Предохранитель реле, Выключатель стоп-сигнала, Электронный модуль стоп-сигнала, Модуль управления ABS/VDC, Каждый провод, Разъем
P0504	Предохранитель переключателя, Предохранитель реле, Выключатель стоп-сигнала, Электронный модуль стоп-сигнала, ECM, Каждый провод, Разъем
Не работает стоп-сигнал	Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный модуль стоп-сигнала, отсоединен провод/разъем
Стоп-сигнал всегда включенный	Выключатель стоп-сигнала, электронный модуль стоп-сигнала, Короткое замыкание проводки, сгорел предохранитель

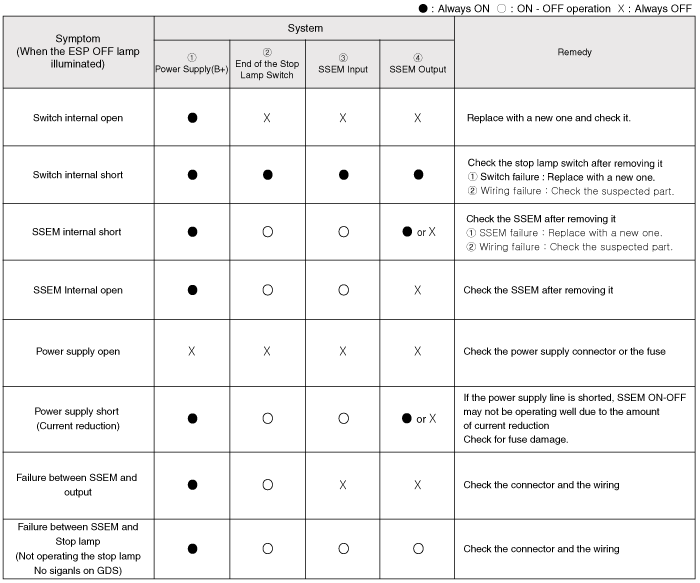

3.	Диагностика системы выключателя стоп-сигналов SSEM: Электронный модуль стоп-сигнала

4.	Обратитесь к руководству по кодам DTC, когда отображаются соответствующие коды DTC.

Процедуры ремонта

Удаление

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

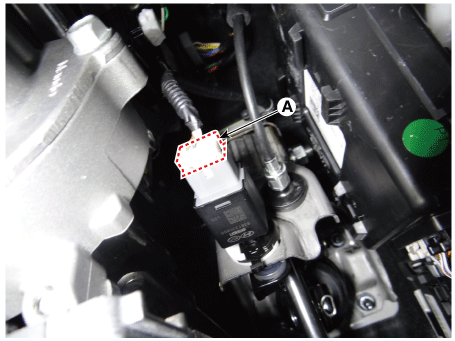

3.	Отсоедините разъем выключателя стоп-сигналов (А).

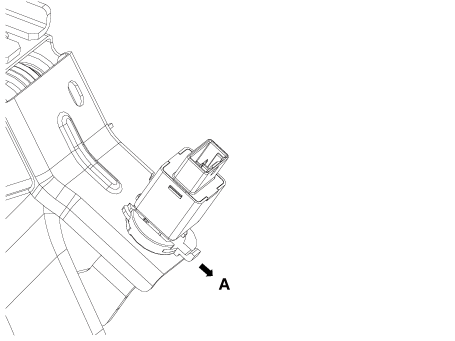

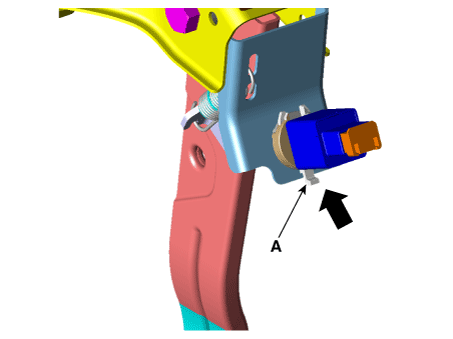

4.	Потяните стопорную пластину (А), как указано

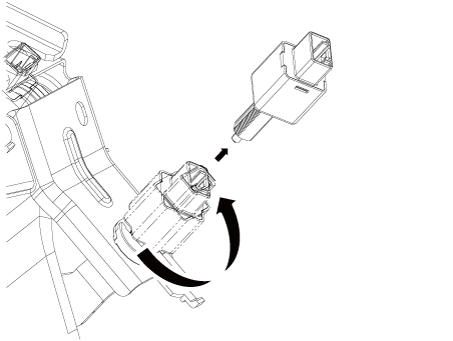

5.	Поверните выключатель тормоза на 45° против часовой стрелки и снимите его.

Осмотрите снятый выключатель стоп-сигнала в соответствии с приведенной ниже процедурой.

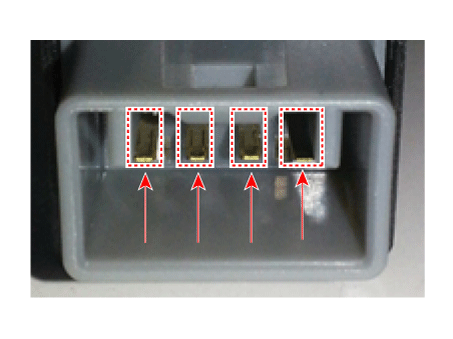

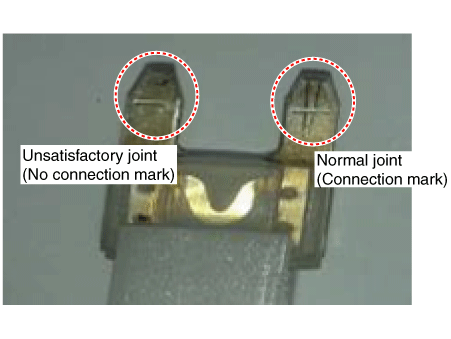

(1)	Подтвердите правильное соединение с клеммной частью - Можно сделать подтверждение, чтобы увидеть, правильно ли закреплен разъем и присутствует ли метка соединения.

(2)

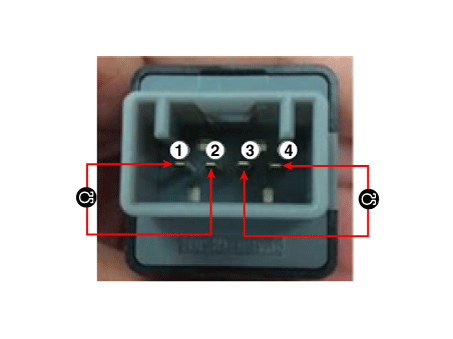

Выполните проверку сопротивления деталей.

Сопротивление (Ом)	3-4	1-2
Плунжер вдавлен (переключатель выключен)	Бесконечный	0
Плунжер выпущен (переключатель включен)	0	0

Монтаж

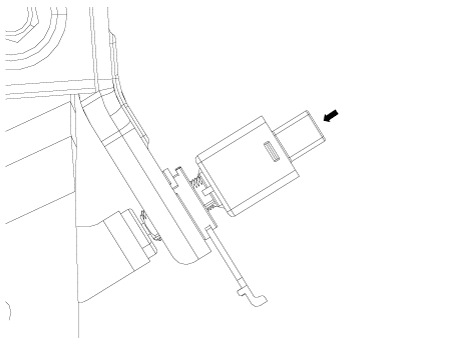

1.	Зафиксируйте рычаг педали тормоза и полностью вставьте тормозной выключатель, пока контактная часть не станет невидимой.

2.	После установки поверните переключатель тормоза на 45° по часовой стрелке, а затем соберите стопорную пластину, нажав на нее.

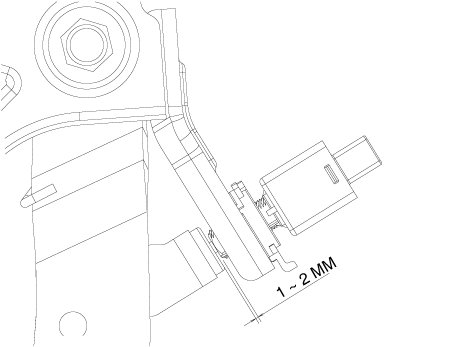

Проверьте зазор (А) между выключателем тормоза и кронштейном.

Зазор стоп-сигнала: 1,0–2,0 мм (0,04–0,08 дюйма)

Если зазор между выключателем стоп-сигнала и кронштейном не составляет 1,0–2,0 мм (0,04–0,08 дюйма), повторите вышеописанную процедуру.

4.	Установите разъем выключателя тормоза (А).

осмотр

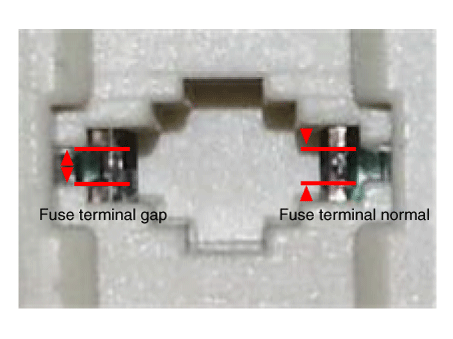

1. Проверка предохранителей

Установите тестовый предохранитель на часть плавкого предохранителя выключателя и предохранителя реле, чтобы убедиться в нормальном соединении.

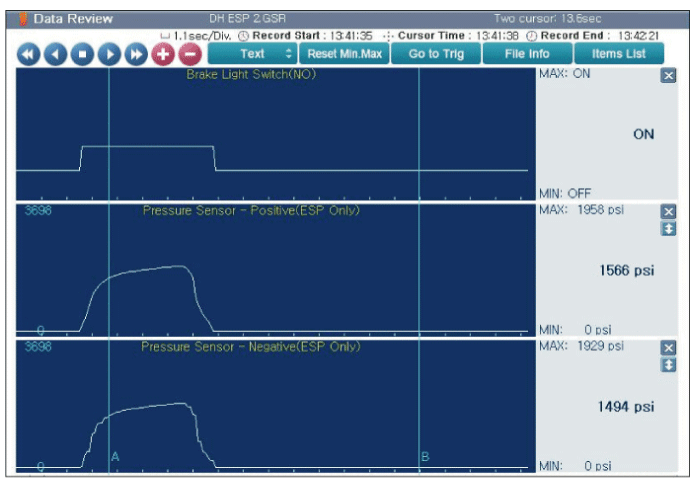

2. Анализ данных КДС

Проанализируйте данные KDS и убедитесь, что с выключателем стоп-сигнала что-то не так.

(1)	Подключите KDS к разъему самодиагностики.

(2)	Включите искровой выключатель

(3)	Нажмите на педаль тормоза.

(4)

Проверьте категорию «тормозной выключатель», в которой отображаются «данные датчика» KDS.)

Нормальная форма сигнала: значение сигнала датчика давления будет изменяться в соответствии с переключателем ВКЛ/ВЫКЛ тормоза.

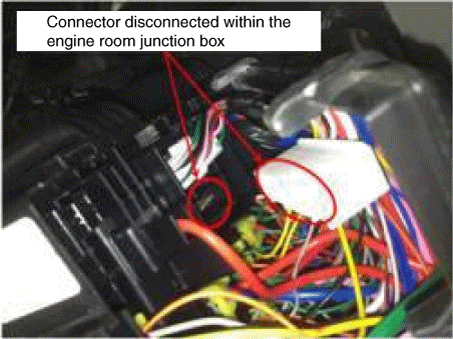

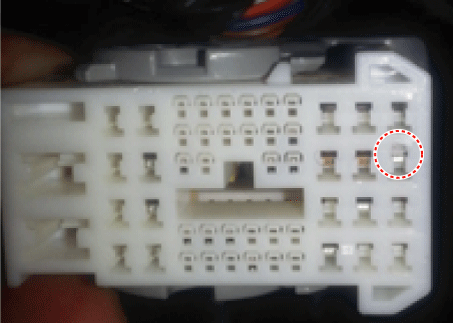

3. Осмотр разъема каждой частью

Проверьте, не поврежден ли каждый разъем, не произошло ли перенапряжение на клеммах или неполное соединение.

[Распределительная коробка машинного отделения]

[Модуль управления ABS/VDC]

4. Осмотрите цепь стоп-сигнала.

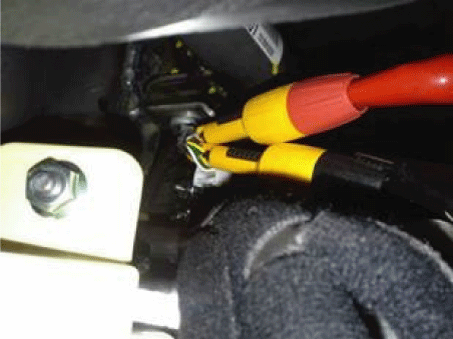

Подсоедините щуп к каждому клеммному проводу и проверьте форму сигнала осциллографа.

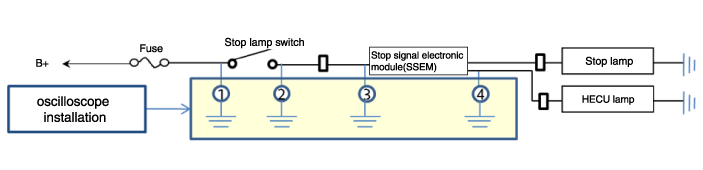

[Вход/выход переключателя стоп-сигналов]

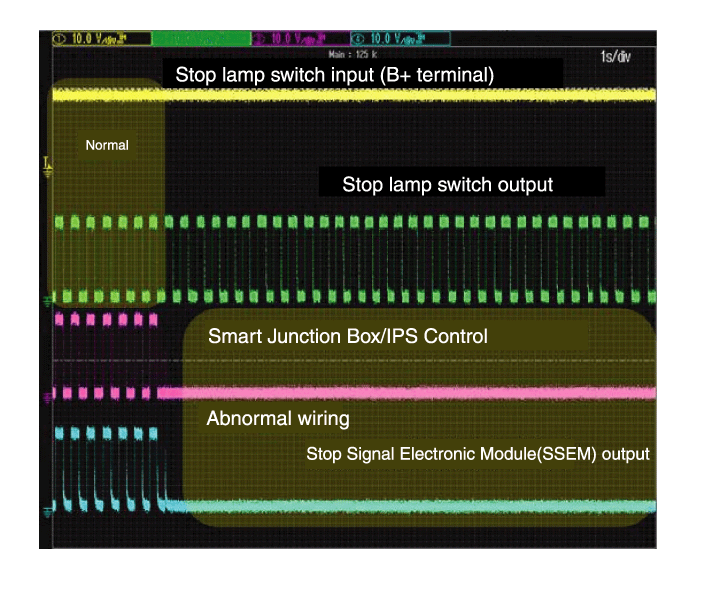

[Экран формы сигнала осциллографа]
