Напоминание о ремне безопасности

Компоненты и расположение компонентов

Компоненты

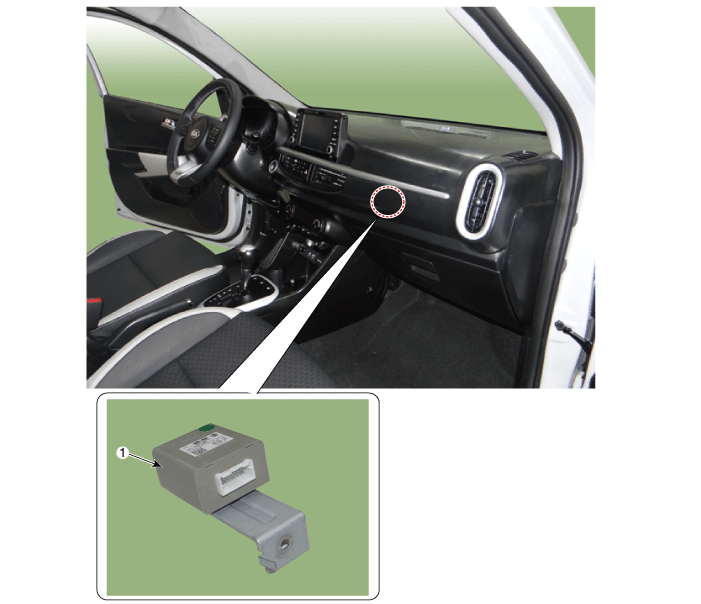

Блок напоминания о непристегнутом ремне (SBR)

1. Блок напоминания о непристегнутом ремне (SBR)

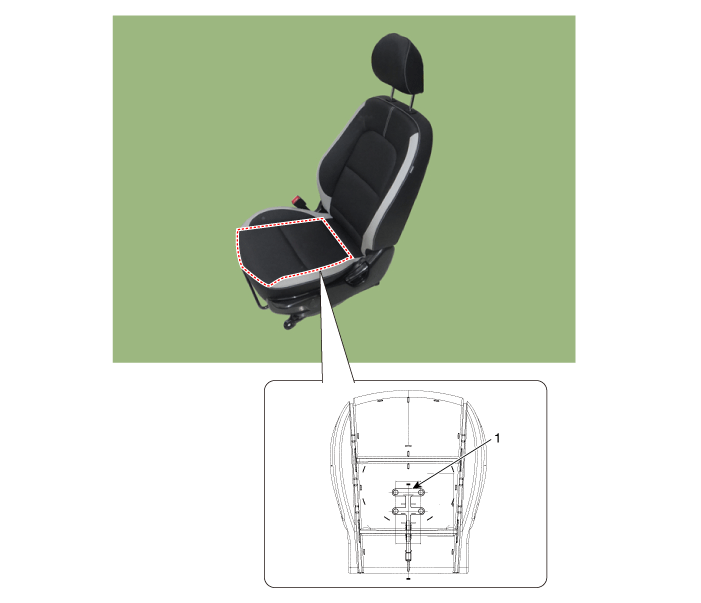

Датчик напоминания о непристегнутом ремне (SBR)

1. Датчик напоминания о непристегнутом ремне (SBR)

Принципиальные диаграммы

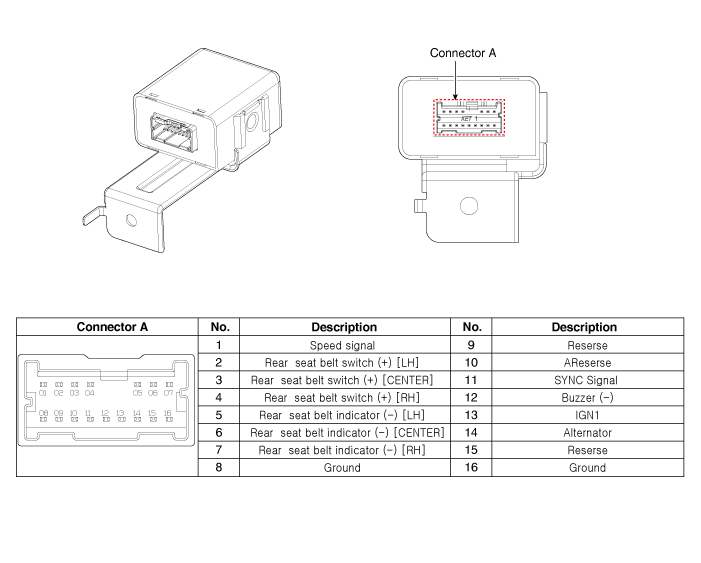

Принципиальная электрическая схема

Процедуры ремонта

Замена

Блок напоминания о непристегнутом ремне (SBR)

1. 1
   Отсоедините отрицательную клемму аккумуляторной батареи и подождите не менее трех минут, прежде чем начать работу.
2. 2
   Снимите корпус перчаточного ящика. (См. Кузов — «Корпус перчаточного ящика»)
3. 3

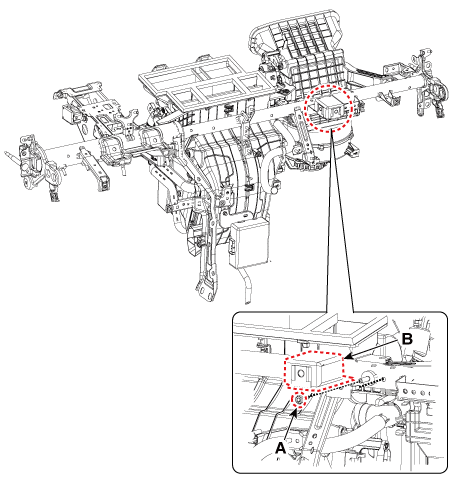

   Снимите блок напоминания о непристегнутом ремне безопасности (В), предварительно ослабив крепежную гайку (А).



4. 4

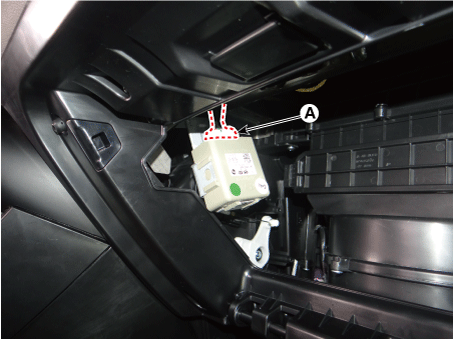

   Отсоедините разъем блока напоминания о непристегнутых ремнях безопасности (А).



5. 5
   Установите в порядке, обратном снятию.
6. 6
   Отсоедините отрицательную клемму аккумуляторной батареи и подождите не менее трех минут, прежде чем начать работу.
7. 7
   Снимите переднее сиденье в сборе. (См. Кузов — «Переднее сиденье в сборе»)
8. 8
   Снимите чехол подушки переднего сиденья. (См. Кузов — «Чехол подушки переднего сиденья»)
9. 9

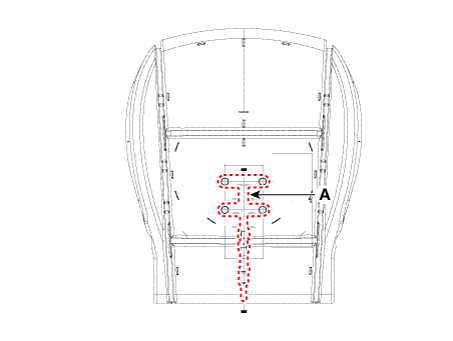

   Снимите датчик напоминания о непристегнутом ремне безопасности (А).



10. 10
    Установите в порядке, обратном снятию.

Датчик напоминания о непристегнутом ремне (SBR)
