Напольный ковер

Процедуры ремонта

Замена

1. 1

   Снимите переднюю часть консоли в сборе.

   (См. Консоль пола — «Сборка консоли пола»)

2. 2

   Снимите педаль акселератора.

   (См. Система управления двигателем — «Датчик положения акселератора (APS)»).

3. 3

   Снимите переднее сиденье в сборе.

   (См. Переднее сиденье — «Переднее сиденье в сборе»)

4. 4

   Снимите заднее сиденье в сборе.

   (См. Заднее сиденье — «Заднее сиденье в сборе»)

5. 5

   Снимите боковую отделку капота.

   (См. Отделка салона — «Боковая отделка капота»)

6. 6

   Снимите нижнюю облицовку центральной стойки.

   (См. Отделка салона — «Отделка центральной стойки»)

7. 7

   Снимите боковую обшивку багажника.

   (См. Отделка салона — «Боковая отделка багажника»)

8. 8

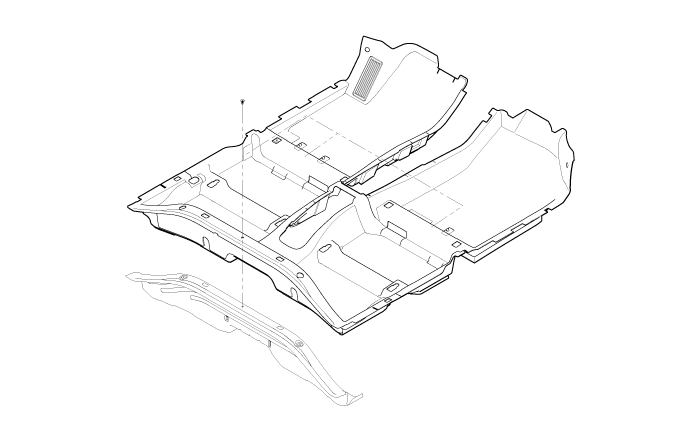

   Снимите напольный ковер в сборе (А).

9. 9

   Установите в порядке, обратном снятию.



   1. Автомобильный коврик

   2. Напольный ковер
