Задняя дверь

Компоненты и расположение компонентов

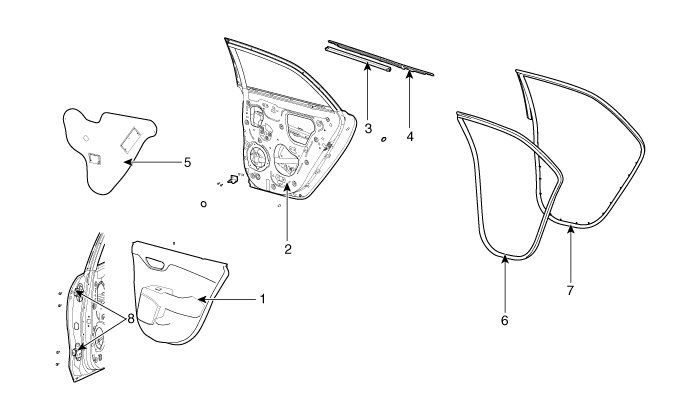

Компоненты

Процедуры ремонта

Корректирование

Регулировка стекла

1. 1

   Снимите обивку задней двери.

   (См. Задняя дверь — «Облицовка задней двери»)

2. 2

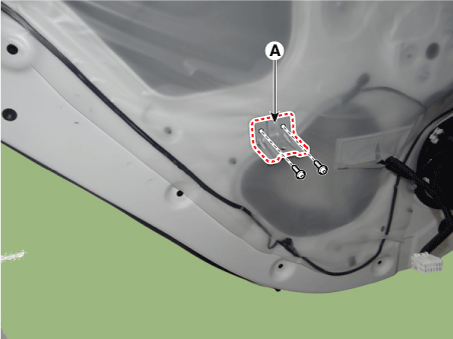

   Снимите опору крепления дверной ручки (А) после ослабления винты.



3. 3

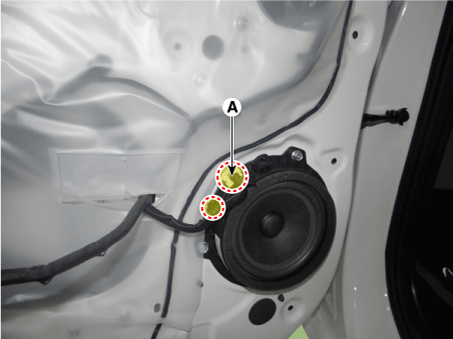

   Отсоедините разъем динамика задней двери (А), а затем отсоедините проводку. монтажные клипсы.



4. 4

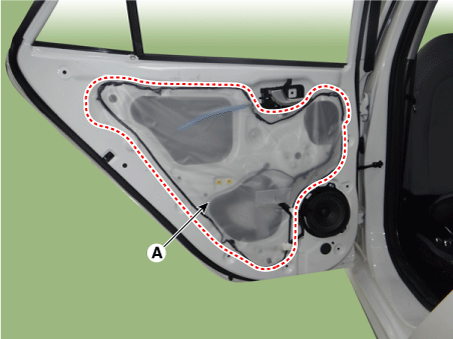

   Снимите уплотнитель обшивки задней двери (А).



5. 5

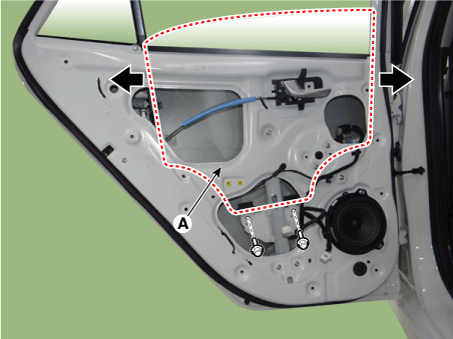

   Осторожно сдвиньте стекло задней двери (А) до упора крепления стекла. видны болты, затем ослабьте их.



6. 6

   Убедитесь, что стекло движется плавно.

Регулировка дверной защелки

1. 1

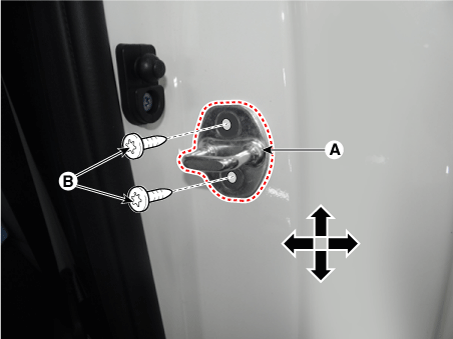

   Ослабьте винты (B) ровно настолько, чтобы защелка сдвинулась.

   Момент затяжки : 16,7–22 Н·м



2. 2

   Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок. Нападающий не будет сильно двигаться, но даст некоторую корректировку.

3. 3

   Удерживая внешнюю ручку, прижмите дверцу к кузову, чтобы убедиться, что ударник допускает посадку заподлицо. Если дверца правильно защелкнулась, затяните винты и перепроверьте.

Регулировка положения двери

1. 1

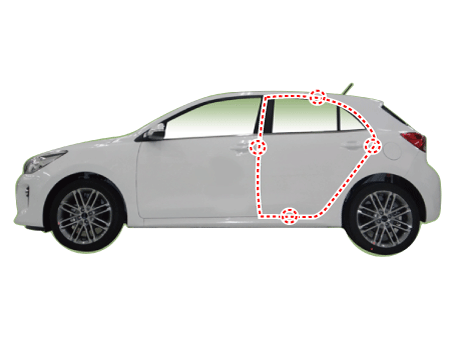

   Убедитесь, что края двери и корпуса параллельны.



2. 2

   При регулировке дверей поставьте автомобиль на твердую ровную поверхность.

3. 3

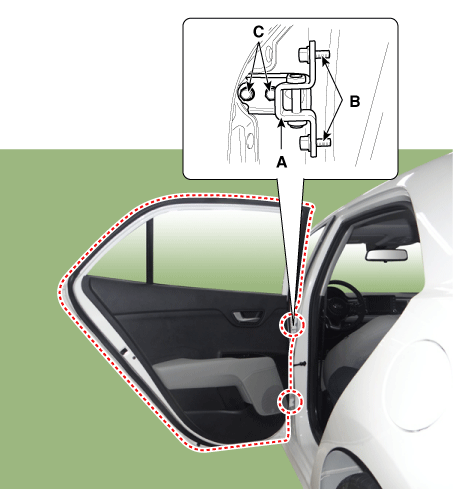

   Отрегулируйте на петлях (A):

   • Слегка ослабьте болты крепления двери и вставьте дверь внутрь. или наружу до тех пор, пока он не окажется на одном уровне с корпусом.

   • Слегка ослабьте болты крепления петли и сдвиньте дверь назад. или вперед, вверх или вниз по мере необходимости, чтобы выровнять зазоры.

   • Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь. при регулировке двери.

   Момент затяжки :

   (B) : 9,8–19,6 Н·м

   (C): 33,3–41 Н·м



4. 4

   Смажьте шарнирные части шарниров, указанные стрелками.

5. 5

   Проверьте наличие утечек воды.
