Четверть неподвижное стекло

Компоненты и расположение компонентов

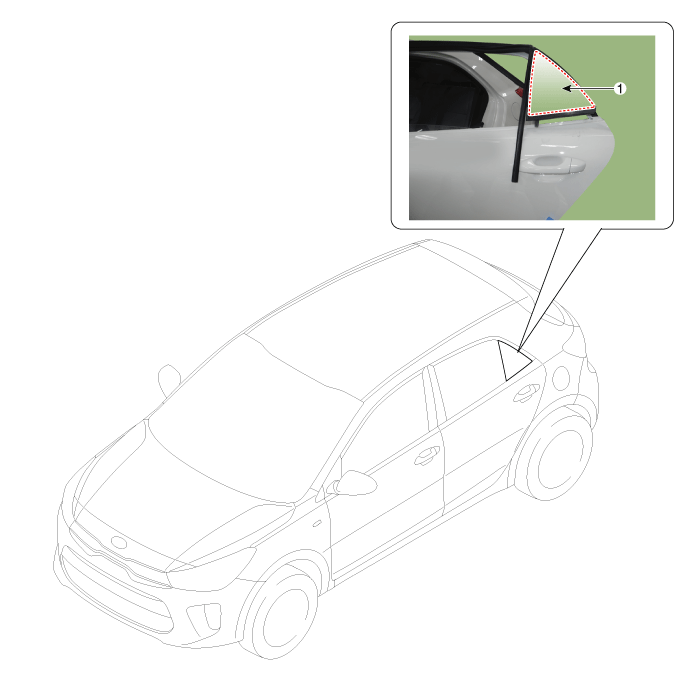

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Опустите стекло задней двери, нажав на переключатель стеклоподъемника.

2. 2

   Снимите обивку задней двери.

   (См. Задняя дверь — «Облицовка задней двери»)

3. 3

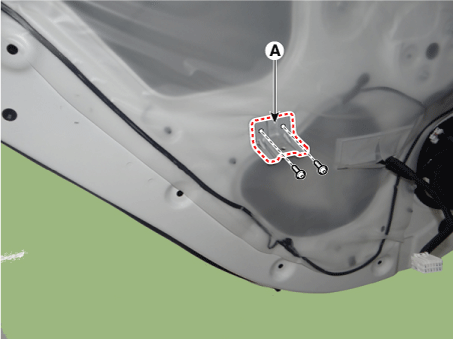

   Снимите опору крепления дверной ручки (А) после ослабления винты.



4. 4

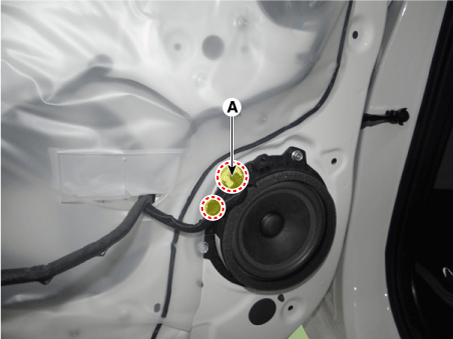

   Отсоедините разъем динамика передней двери (А), а затем снимите клипсы крепления проводки.



5. 5

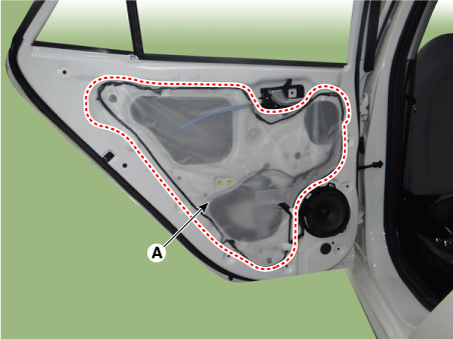

   Снимите уплотнитель обивки передней двери (А).



6. 6

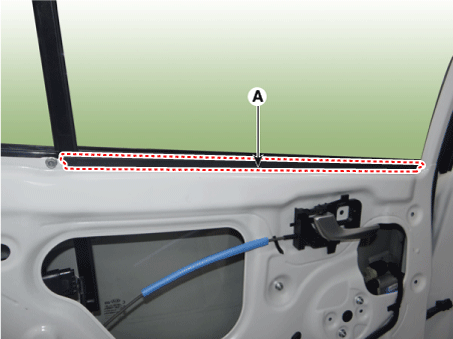

   Снимите ремень передней двери внутри уплотнителя (А).



7. 7

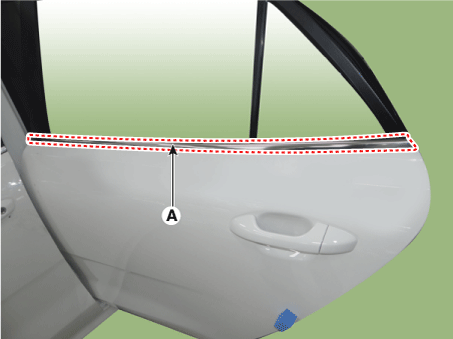

   Снимите ремень передней двери снаружи уплотнителя (А).



8. 8

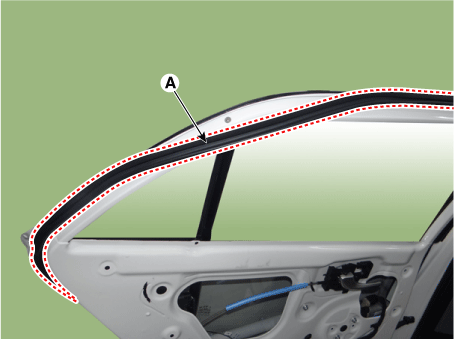

   Отделите уплотнитель со стороны двери (A).



9. 9

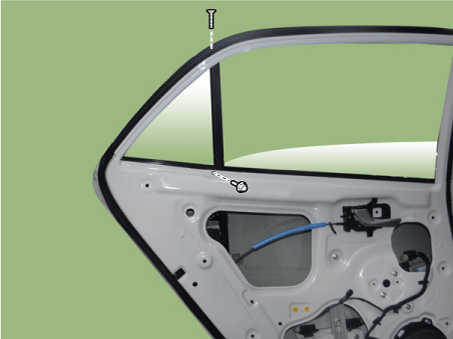

   Ослабьте крепежный винт и болт.



10. 10

    Снимите боковое неподвижное стекло и молдинг (A).



11. 11

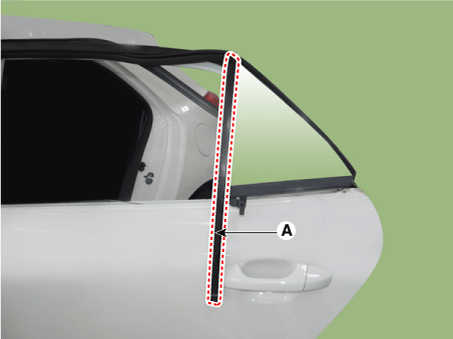

    Снимите молдинг задней двери (А).



12. 12

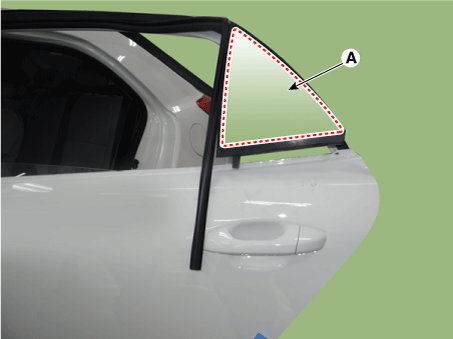

    Снимите боковое неподвижное стекло (A).



13. 13

    Установите в порядке, обратном снятию.
