Лобовое стекло

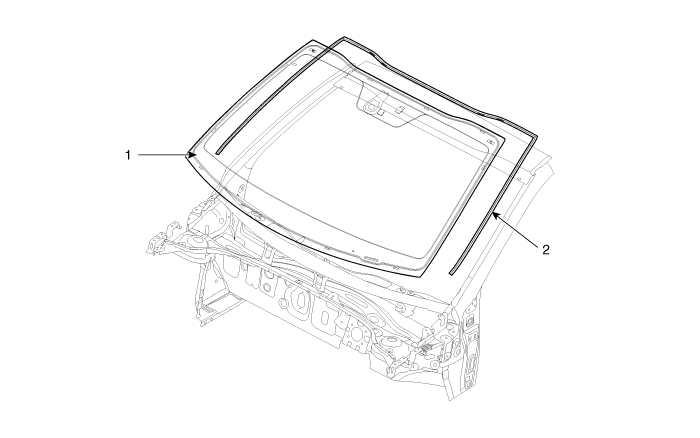

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1

   Снимите боковой молдинг крыши.

   (См. Боковые молдинги кузова — «Боковые молдинги крыши»)

2. 2

   Снимите облицовку передней стойки.

   (См. Отделка салона — «Отделка передней стойки»)

3. 3

   Снимите блок LDWS (система предупреждения о выезде за пределы полосы движения).

   (См. Электрическая система кузова — «Система предупреждения о выезде за пределы полосы движения (LDWS)». единица")

4. 4

   Снимите внутреннее зеркало заднего вида в сборе.

   (См. Зеркало - «Внутреннее зеркало заднего вида»)

5. 5

   Снимите верхнюю крышку капота.

   (См. «Верхняя крышка кожуха»)

6. 6

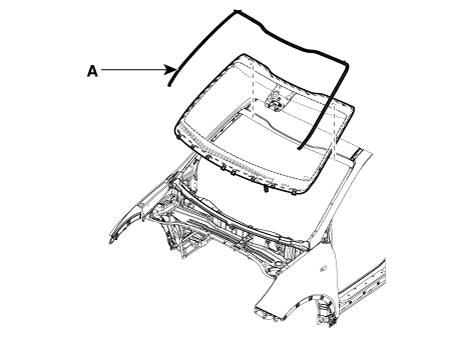

   С помощью съемника снимите боковой молдинг ветрового стекла в сборе (А).



7. 7

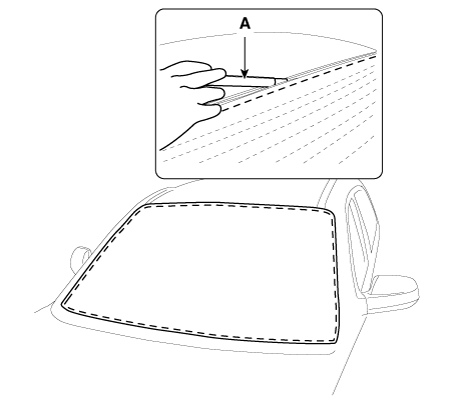

   Вырежьте клей с помощью резака (A).



8. 8

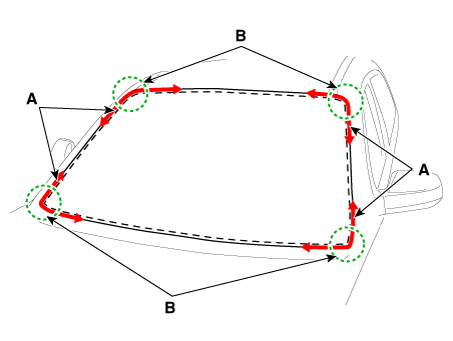

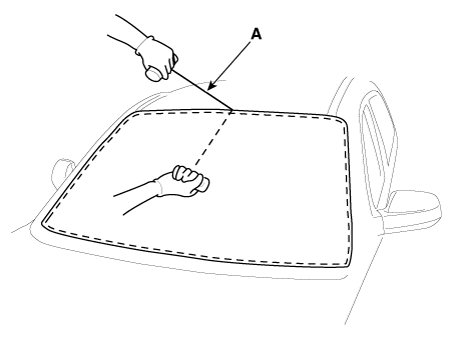

   Отрежьте герметик на краю (B), потянув за рояльную струну (A). Лево и право.



9. 9

   Если провод пианино (A) виден снаружи корпуса, вставьте его обратно в шасси.



10. 10

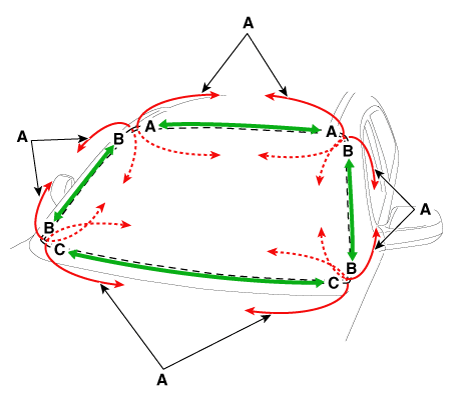

    Отрежьте герметик на (A-A), (B-B), (C-C), потянув за рояльную струну. (А) влево и вправо.



11. 11

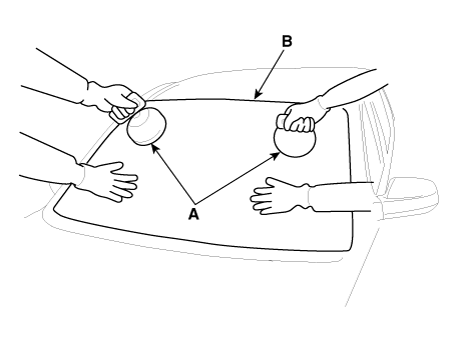

    Осторожно поднимите ветровое стекло (В) с помощью держателя стекла (А).



Монтаж

1. 1

   Ножом аккуратно соскребите старый клей до толщины около 2 мм (0,0079 дюйма) на клеевой поверхности вокруг всего ветрового стекла открывающийся фланец:

2. 2

   Очистите склеиваемую поверхность губкой, смоченной в спирте. После очистки, Держите поверхность чистой от масла, жира и воды.

3. 3

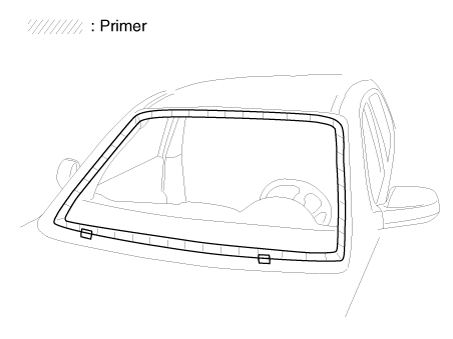

   С помощью губки нанесите тонкий слой грунтовки для кузова на исходный клей. вокруг фланца проема ветрового стекла. Дайте грунтовке для тела высохнуть не менее 10 минут.



4. 4

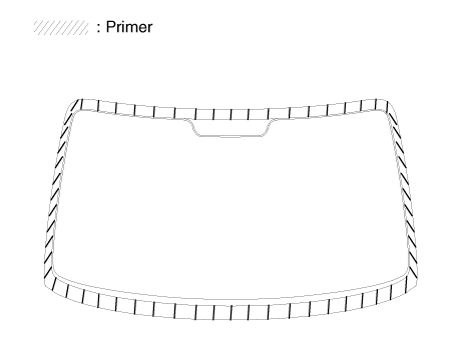

   Нанесите тонкий слой грунтовки для стекла на внешнюю сторону крепежных деталей.



5. 5

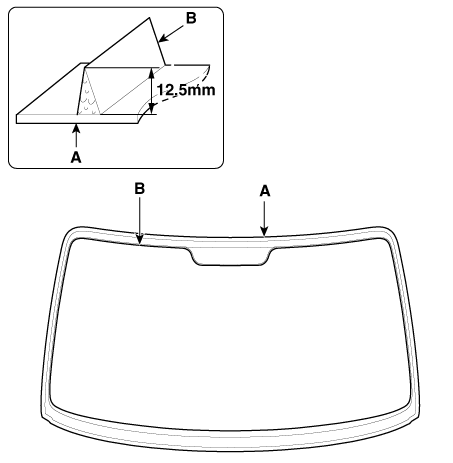

   Упакуйте клей в картридж без воздушных карманов, чтобы обеспечить непрерывную работу. доставка. Загрузите картридж в пистолет для герметика и нанесите каплю клея. (B) вокруг края ветрового стекла (A) между застежкой и молдинг, как показано. Нанесите клей в течение 30 минут после нанесения грунтовка для стекла. В каждом уголке сделайте бусину чуть толще.



6. 6

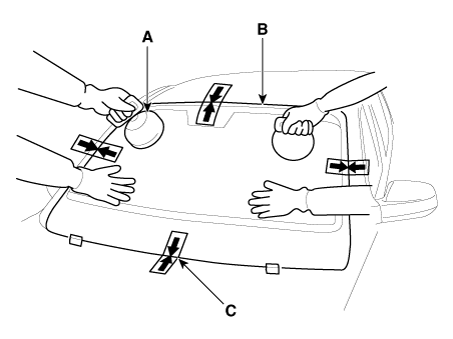

   Используйте присоски (A), чтобы удерживать ветровое стекло (B) над отверстием, совместите его с установочными метками (C), сделанными в шаге 15, и положите его на клей. Слегка надавите на ветровое стекло, пока его края полностью не встанут на место. на клей по всему периметру. Не открывайте и не закрывайте двери, пока клей высох.



7. 7

   Установите боковой молдинг ветрового стекла в сборе (А).



8. 8

   Установите верхнюю крышку капота.

   (См. «Верхняя крышка кожуха»)

9. 9

   Дайте клею высохнуть в течение как минимум одного часа, затем распылите воду на крышу и проверить на герметичность. Если есть течь, дайте ей высохнуть, затем заделайте герметиком. :

10. 10

    Установите блок LDWS (система предупреждения о выезде за пределы полосы движения).

    (См. Электрическая система кузова — «Система предупреждения о выезде за пределы полосы движения (LDWS)». единица")

11. 11

    Установите внутреннее зеркало заднего вида в сборе.

    (См. Зеркало - «Внутреннее зеркало заднего вида»)

12. 12

    Установить облицовку передней стойки.

    (См. Отделка салона — «Отделка передней стойки»)

13. 13

    Установите боковой молдинг крыши.

    (См. Боковые молдинги кузова — «Боковые молдинги крыши»)

14. 14

    Выполните калибровку SPATC (автоматическая калибровка точки обслуживания) блок ЛДВС.

    (См. Электрическая система кузова — «Система предупреждения о выезде за пределы полосы движения (LDWS)». - Процедура ремонта")
