Киа Рио: Кузов (внутри и снаружи)/передняя дверь

Kia Rio 2017-2023 YB Руководство по ремонту / Кузов (внутри и снаружи) / Передняя дверь

Компоненты и расположение компонентов

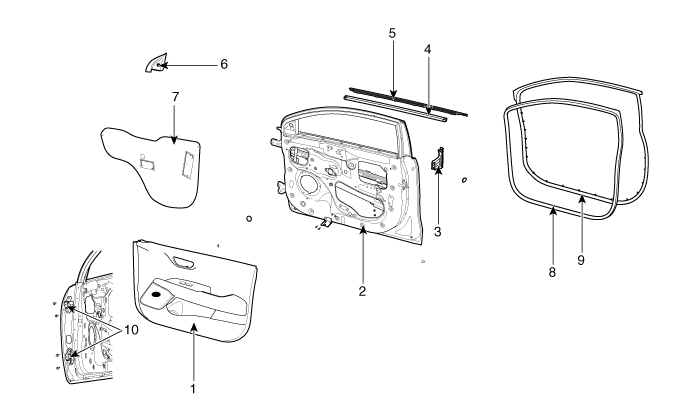

Компоненты

1. Обшивка передней двери
2. Панель передней двери
3. Задний канал передней двери и ход
4. Ремень передней двери внутри уплотнителя
5. Ремень передней двери снаружи уплотнителя

6. Квадрант передней двери внутренний крышка
7. Уплотнитель обивки передней двери
8. Боковой уплотнитель передней двери
9. Боковой уплотнитель кузова передней двери
10. Петля передней двери

Процедуры ремонта

Корректирование

Регулировка стекла

Проверьте канал стеклохода на наличие повреждений или износа и замените его. их при необходимости.

1.	Снимите обивку передней двери. (См. Передняя дверь — «Обшивка передней двери»)

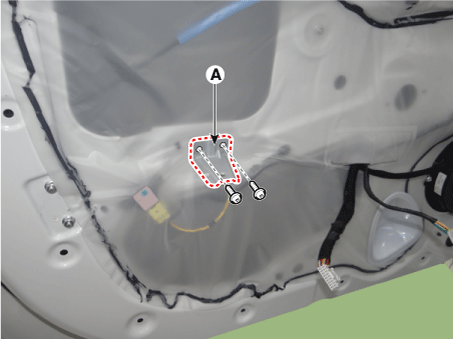

2.	Снимите опору крепления дверной ручки (А) после ослабления винты.

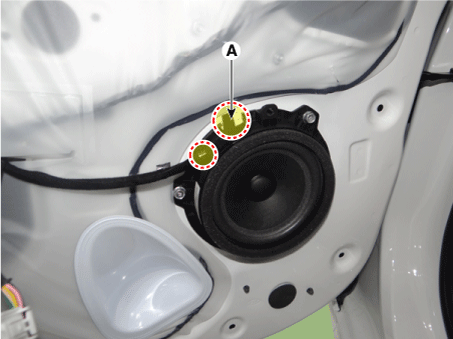

3.	Отсоедините разъем динамика передней двери (А), а затем снимите клипсы крепления проводки.

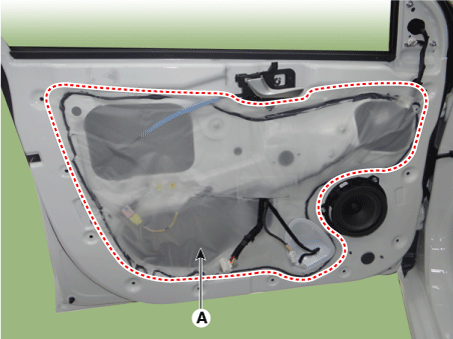

4.	Снимите уплотнитель обивки передней двери (А).

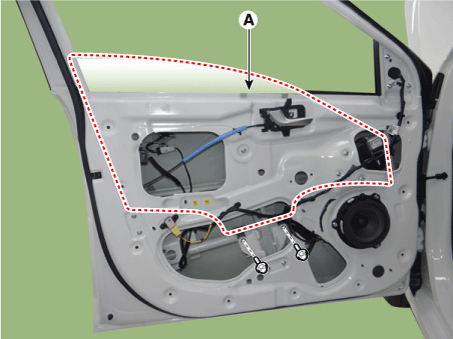

5.	Осторожно сдвиньте стекло передней двери (А) до упора крепления стекла. видны болты, затем ослабьте их.

6.	Убедитесь, что стекло движется плавно.

Регулировка дверной защелки

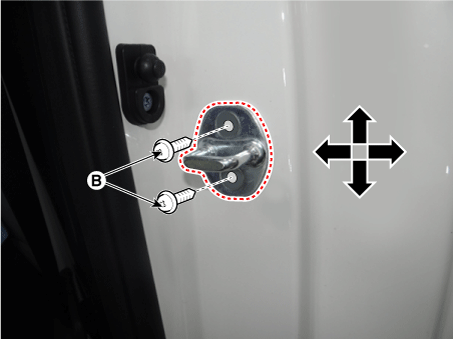

Убедитесь, что дверь надежно защелкивается, не хлопая ею. Если необходимо отрегулируйте фиксатор (A): Гайки фиксатора зафиксированы. Нападающий может быть в порядке регулируется вверх или вниз, внутрь или наружу.

Ослабьте винты (B) ровно настолько, чтобы защелка сдвинулась.

Момент затяжки :

(B): 16,7–21,6 Н·м (1,7–2,2 кгс·м, 12,3–15,9 фунт·фут)

2.	Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок. Нападающий не будет сильно двигаться, но даст некоторую корректировку.

3.	Удерживая внешнюю ручку, прижмите дверцу к кузову, чтобы убедиться, что ударник допускает посадку заподлицо. Если дверца правильно защелкнулась, затяните винты и перепроверьте.

Регулировка положения двери

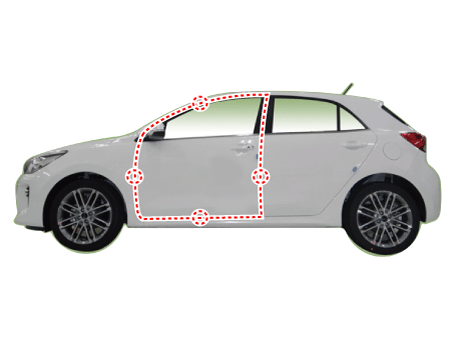

После установки двери проверьте плотное прилегание к корпусу, затем проверьте наличие равных зазоров между передней, задней и нижней частью, краями двери и тело. Убедитесь, что края двери и корпуса параллельны. Перед регулировкой, заменить крепежные болты.

1.	Убедитесь, что края двери и корпуса параллельны.

2.	При регулировке дверей поставьте автомобиль на твердую ровную поверхность.

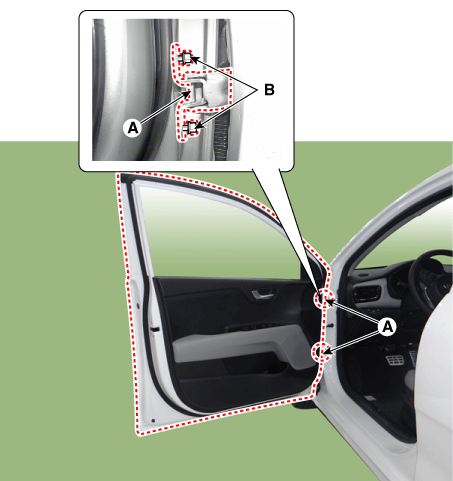

Отрегулируйте на петлях (A):

•	Слегка ослабьте болты крепления двери и вставьте дверь внутрь. и наружу до тех пор, пока он не окажется заподлицо с корпусом.

•	Слегка ослабьте болты крепления петли и сдвиньте дверь назад. и вперед или вверх и вниз по мере необходимости, чтобы выровнять зазоры.

•	Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь. при регулировке двери.

Момент затяжки :

(B): 21,6–26,5 Н·м (2,2–2,7 кгс·м, 15,9–19,5 фунт·фут)

4.	Смажьте шарнирные части указанных петель.

5.	Проверьте наличие утечек воды.
