Kia Rio: карданный вал в сборе / передний карданный вал

Kia Rio 2017-2023 YB Руководство по ремонту / Карданный вал и ось / Сборка карданного вала / Передний карданный вал

Компоненты и расположение компонентов

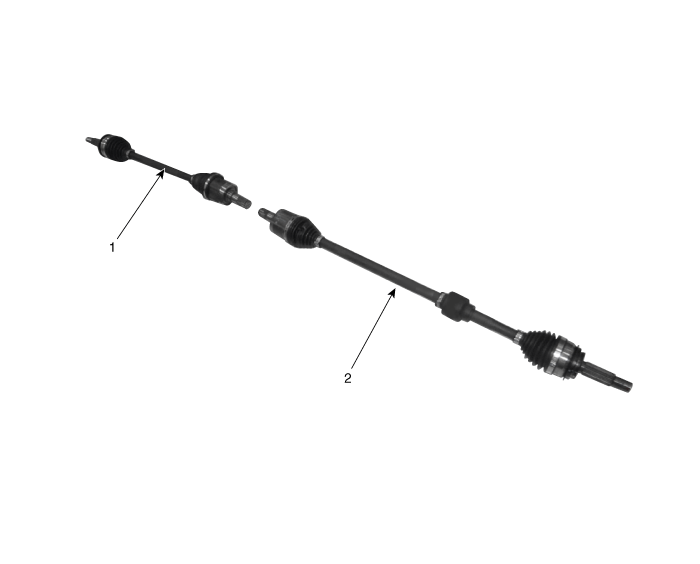

Расположение компонентов

1. Приводной вал (левый)

2. Приводной вал (правый)

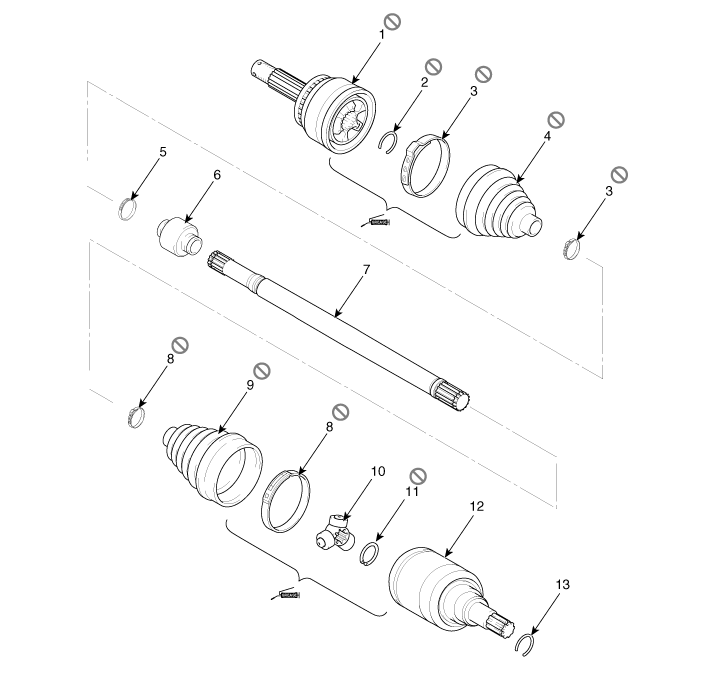

[Правый]

1. Сборка БЖ
2. Клип
3. Ремешок для обуви BJ
4. Сапоги для минета

5. Лента динамического демпфера
6. Динамический демпфер
7. Вал
8. Ремешок для ботинок TJ

9. Ботинок TJ
10. Паук в сборе
11. Стопорное кольцо
12. Корпус ТЖ

13. Стопорное кольцо

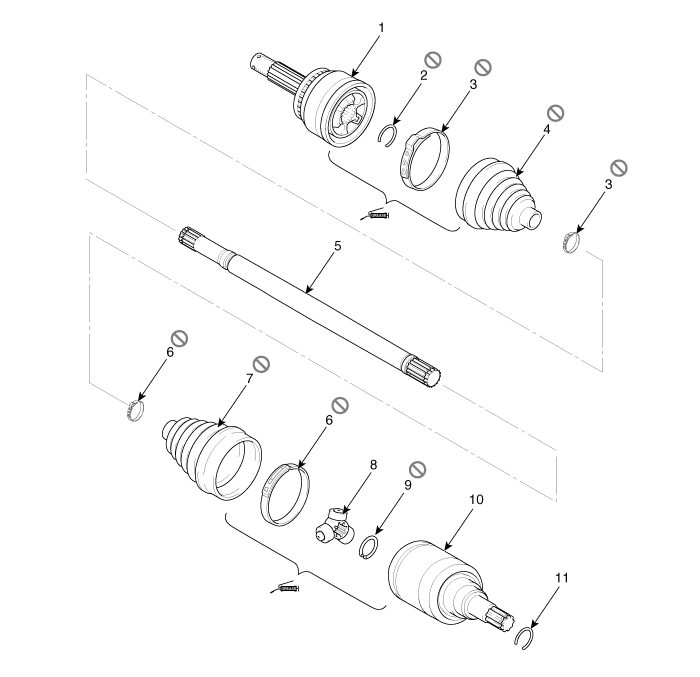

[левый]

1. Сборка БЖ
2. Стопорное кольцо BJ
3. Ремешок для обуви BJ
4. Сапоги для минета

5. Вал
6. Ремешок для ботинок TJ
7. Ботинок TJ
8. Паук в сборе

9. Привязка кольцо
10. Дело Т.Дж.
11. Стопорное кольцо

Процедуры ремонта

Удаление

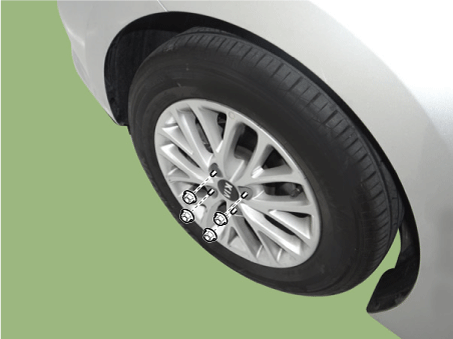

Снимите колесные гайки, переднее колесо и шину с передней ступицы.

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить колесные гайки при снятии переднего колеса. колесо и шина.

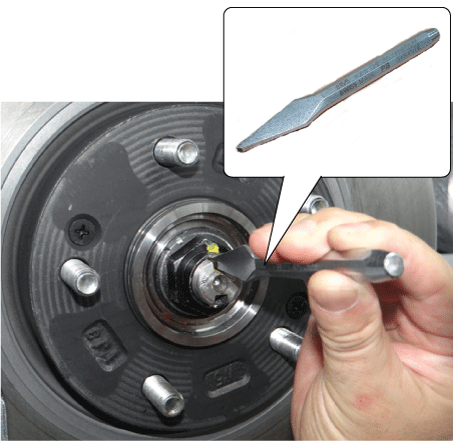

Ударом молотка по зубилу разблокируйте зачеканку гайки ступицы замка карданного вала.

Если на конце гайки имеется резьба (А), разблокируйте зачеканить зубилом, а затем ослабить гайку, чтобы не повредить резьба карданного вала.

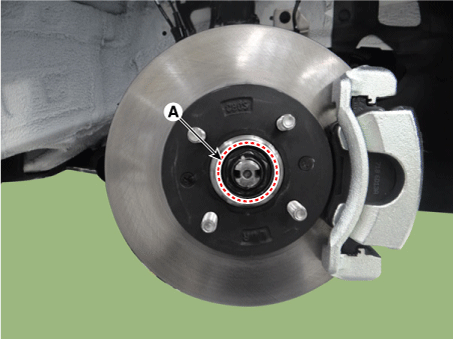

Снимите уплотнительную гайку (А) с передней оси.

Момент затяжки:

274,6–294,2 Н·м (28,0–30,0 кгс·м, 202,5–217,0 фунт·фут)

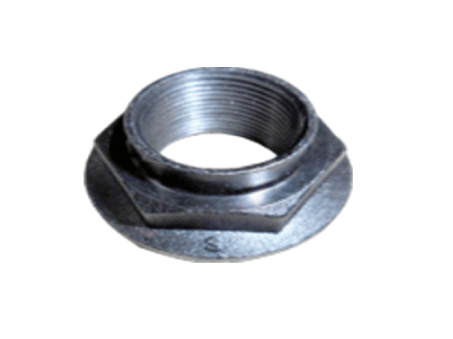

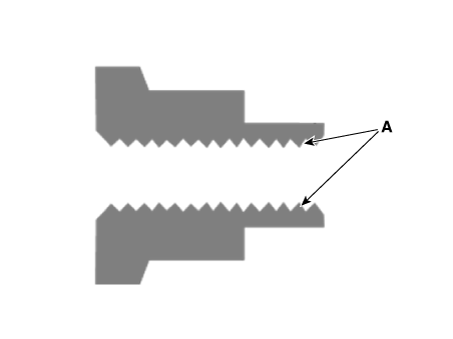

•	Стопорную гайку карданного вала необходимо заменить новой. При замене гайки ступицы замка привода используйте только гайку с резьбой (А) на конце.

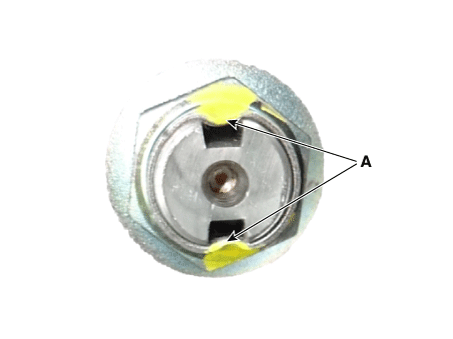

•	Затяните гайку стопорной ступицы приводного вала до указанного момент затяжки и зачеканить с помощью долота и молотка.

•

Если ключевых мест два, выступайте на всех двух местах.

Глубина уплотнения (A): 1,5 мм (0,0591 дюйма)

Отверните болты крепления тормозного суппорта и удерживайте тормозной суппорт. узел (A) с проволокой.

Момент затяжки:

78,4–98,0 Н·м (8,0–10,0 кгс·м, 57,8–72,3 фунт-фут)

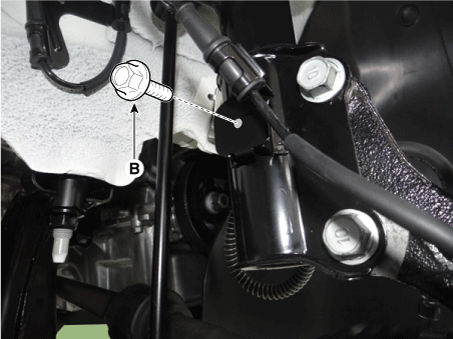

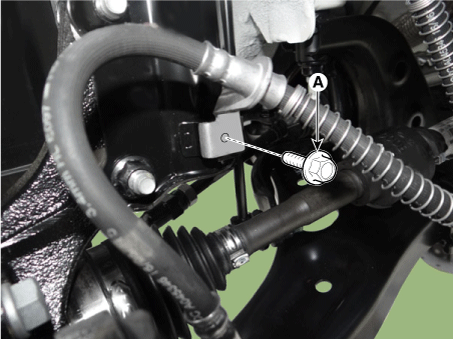

Снимите болт кронштейна тормозного шланга (А) и датчик скорости вращения колеса. болт кронштейна (В).

Момент затяжки:

A: 8,8–13,7 Н·м (0,9–19,6 кгс·м, 6,5–10,1 фунт·фут)

B: 7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)

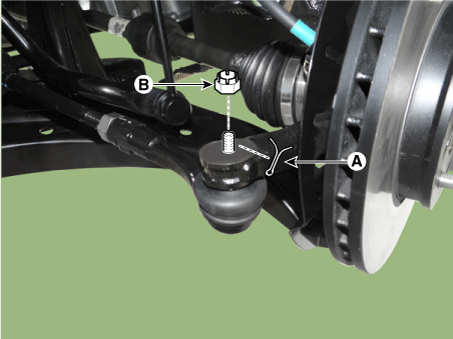

Снимите шаровой шарнир наконечника рулевой тяги с поворотного кулака с помощью SST (09568-34000).

(1)	Снимите шплинт (А).

(2)	Снимите корончатую гайку (В).

(3)

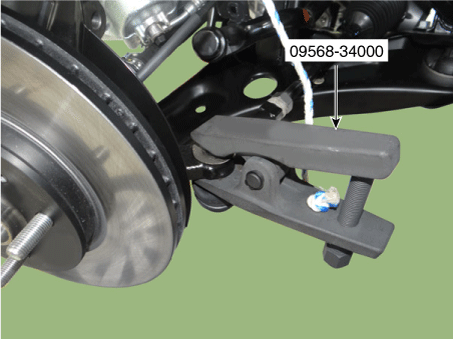

Используйте SST (09568-34000).

Момент затяжки:

15,7–33,3 Н·м (2,3–3,4 кгс·м, 16,6–24,6 фунт-фут)

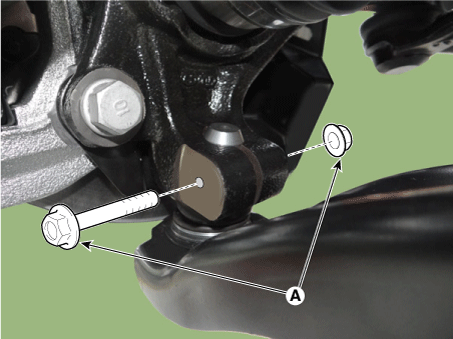

Снимите болт и гайку нижнего рычага (А).

Момент затяжки:

58,8–70,6 Н·м (6,0–7,2 кгс·м, 43,4–52,1 фунт·фут)

Снимите передний нижний рычаг с переднего поворотного кулака с помощью SST (0K545-A9100).

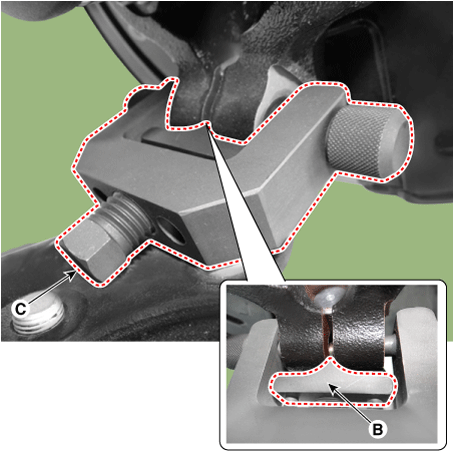

(1)	После снятия болтов с переднего поворотного кулака установите и затяните болт нижней части кузова (А) .

(2)	Введите вспомогательное тело (B) между передним кулаком и вспомогательным кузовной болт.

(3)	Затяните болт (C) вспомогательного кузова, чтобы увеличить зазор передний сустав.

(4)

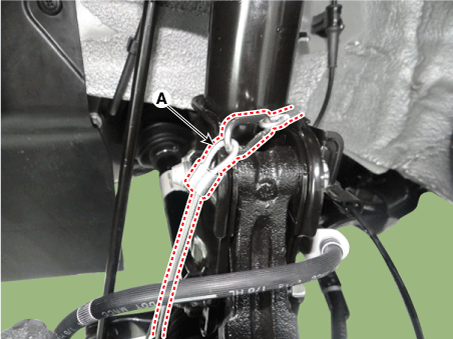

Установите страховочную проволоку (A).

Установите страховочную проволоку на переднюю стойку, чтобы предотвратить падение SST и травмы техников.

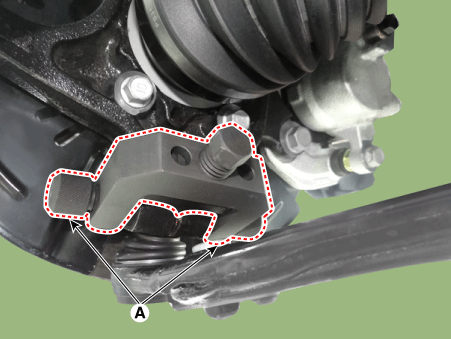

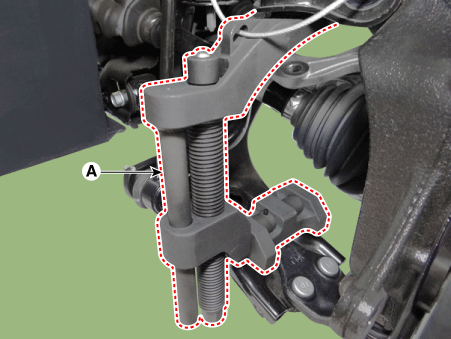

(5)	Установите основной корпус (А) между передней стойкой и нижней рука.

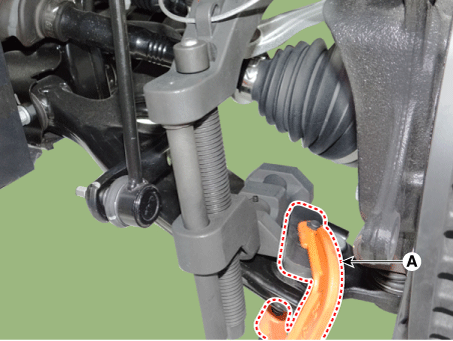

(6)	Во избежание отрыва основного корпуса установите фиксирующий зажим (A) рядом с основным корпусом.

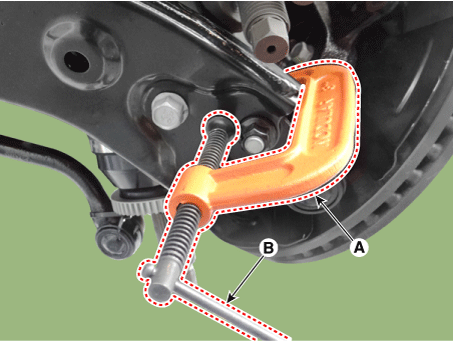

(7)	После установки корпуса (А) поверните ручку (В) по часовой стрелке. с помощью зажима фиксируется на нижнем рычаге.

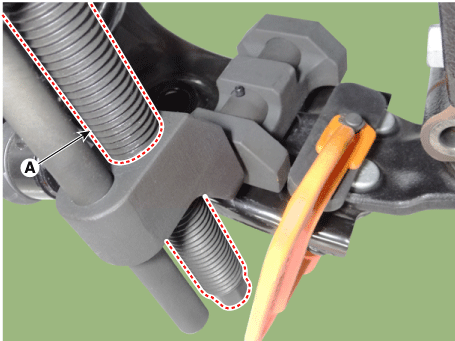

(8)	Медленно затяните основной болт корпуса (А) и снимите нижний рычаг. от переднего сустава.

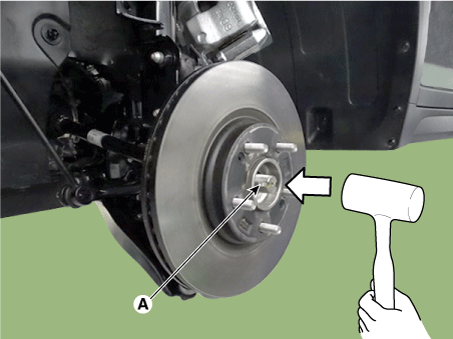

9.	Используя пластиковый молоток, отсоедините карданный вал (А) от ступицы оси.

10.

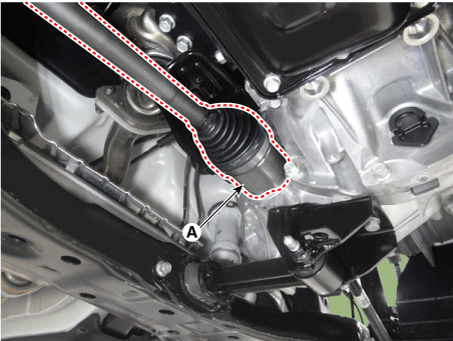

Вставьте монтировку между картером коробки передач и картером шарнира и отделите приводной вал (А) от картера коробки передач.

•	При использовании монтировки соблюдайте осторожность, чтобы не повредить трансмиссия и шарнир.

•	Не вставляйте монтировку слишком глубоко, так как это может повредить сальник.

•	Не тяните карданный вал с чрезмерным усилием, так как это может привести к смещению компонентов внутри соединительного комплекта, в результате чего в порванном чехле или поврежденном подшипнике.

•	Заглушить отверстие картера коробки передач сальником колпачок для предотвращения загрязнения.

•	Правильно поддерживайте карданный вал.

•	Заменяйте стопорное кольцо всякий раз, когда приводной вал снят с картера коробки передач.

11.	Установите в порядке, обратном снятию.
