Kia Rio: Рулевое колесо / Рулевое колесо с подогревом
Описание и работа
| Описание |
Система обогрева рулевого колеса улучшает температурный комфорт водителя за счет подогрев руля при ручном выборе.
Технические характеристики
|
Элемент
|
Спецификация
|
|
Напряжение
|
13,5 В ± 0,1 В, 80 Вт ± 10 %
|
|
Сопротивление нагреваемой подушке
|
1,85 ± 0,2 Ом (при 22°C ±1°C)
|
|
сопротивление NTC
|
10,0 кОм ± 3% (при 23–27 °C)
|
Принципиальные диаграммы

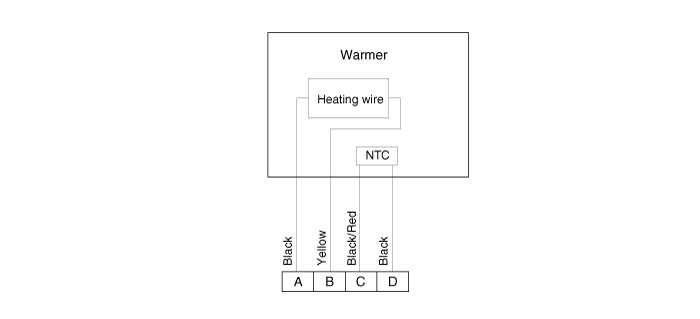

| Схема системы |

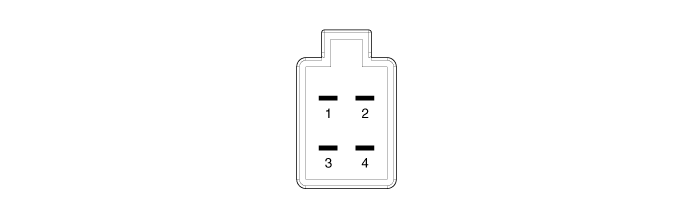

| Соединитель жгута |
| Терминал Функция |
|
Корпус
|
Приколоть
|
Функция
|
Цвет провода
|
|
Подушечка
|
А
|
ЗАЗЕМЛЕНИЕ
|
Черный
|
|
Б
|
НАГРЕВАТЕЛЬ
|
Желтый
|
|
|
С
|
НТЦ+
|
Черный Красный
|
|
|
Д
|
НТК¯
|
Черный
|
Процедуры ремонта
| осмотр |
| 1. |
Измерьте сопротивление NTC и нагревательной пластины. Сопротивление NTC (черный / красный, черный): 10,0 кОм ± 3% (при 23–27 °C) Сопротивление нагретой площадки (желтый): 1,85 ± 0,2 Ом (при 22°C ±1°C) |
| 2. |

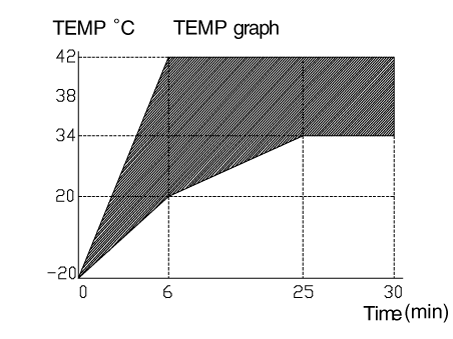

Измерьте температуру.
|
Руль
Компоненты и расположение компонентов
Компоненты
1. Рулевое управление
колесо
2. Нижняя крышка
3. Безель
4. Удаленный
выключатель
5. Соединитель
Процедура ремонта ...
Сдержанность
Общая информация
Общий
Дополнительная удерживающая система (SRS) предназначена для дополнения ремня безопасности.
чтобы помочь снизить риск или тяжесть травм водителя и пассажира путем ...
