Впускной привод

Описание и работа

Описание

Впускной привод расположен на блоке нагнетателя. Он регулирует входную дверь по сигналу от блока управления. При нажатии переключателя выбора режима впуска происходит переключение между режимы рециркуляции и свежего воздуха.

Процедуры ремонта

осмотр

1. 1

   Выключите зажигание.

2. 2

   Отсоедините разъем привода впуска.

3. 3

   Убедитесь, что привод впуска работает на подачу свежего воздуха (левый руль) или на рециркуляцию. (RHD) положение при подключении 12В к клемме 4 и клемме заземления 3.

   Убедитесь, что исполнительный механизм впуска работает в режиме рециркуляции (левый руль) или свежее (RHD) положение при подключении в обратном направлении.

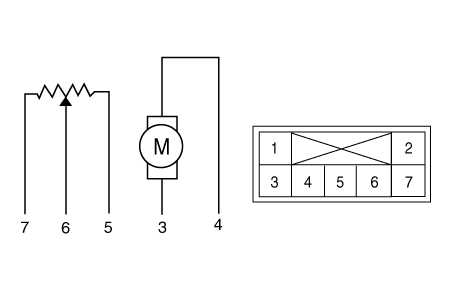

   [левый руль]



   1. - 2. - 3. Свежий 4. Рециркуляция

   5. Датчик (+5В) 6. Сигнал обратной связи 7. Заземление датчика




   [Правый руль]



   1. - 2. - 3. Свежий 4. Рециркуляция

   5. Датчик (+5В) 6. Обратная связь 7. Заземление датчика

4. 4

   Подсоедините разъем привода впуска.

5. 5

   Включите зажигание.

6. 6

   Проверьте напряжение между контактами 6 и 5 (левостороннее рулевое управление) или 7 (правостороннее управление).

   Спецификация

   Положение двери	Напряжение (В)	Обнаружение ошибки
   Свежий	0,5	Низкое напряжение: 0,1 В или меньше
   Рециркуляция	4,5	Высокое напряжение: 4,9 В или более

7. 7

   Если впускной привод не работает должным образом, замените его на заведомо исправный. привод впуска и проверьте правильность работы.

8. 8

   Если проблема устранена, замените впускной привод.

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите аварийную подушку.

   (См. раздел «Кузов» — «Главная аварийная подушка в сборе»)

3. 3

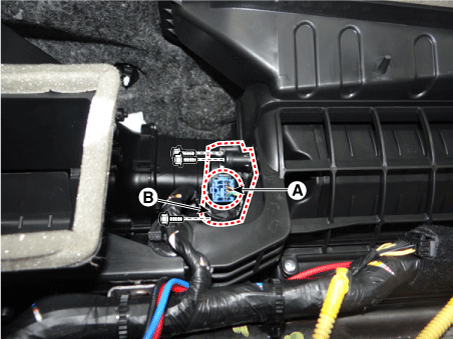

   Отсоедините разъем (А) и снимите привод впуска (В). после ослабления крепежных винтов.



4. 4

   Установка производится в порядке, обратном снятию.
