Мощный МОП-транзистор (FATC)

Процедуры ремонта

осмотр

1. 1

   Включите зажигание.

2. 2

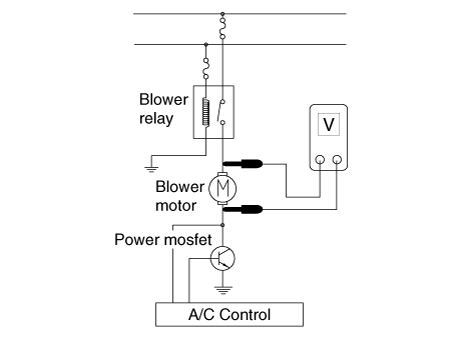

   Вручную задействуйте переключатель управления и измерьте напряжение вентилятора. мотор.

3. 3

   Выберите переключатель управления, чтобы поднять напряжение до высокой скорости.



   Спецификация

   Скорость вентилятора (ручная)	Напряжение двигателя (В)
   1	3,75 ± 0,5
   2	4,76 ± 0,5
   3	6,87 ± 0,5
   4	6,99 ± 0,5
   5	8,11 ± 0,5
   6	9,23 ± 0,5
   7	10,63 ± 0,5
   8	Батарея




   *АВТО ОХЛАЖДЕНИЕ: Автоматическая скорость (4,5 В~B+)

   * АВТОМАТИЧЕСКИЙ НАГРЕВ: автоматическая скорость (4,5 В ~ 10,5 В)

4. 4

   Если измеренное напряжение не соответствует спецификации, замените заведомо исправным. Включите MOSFET и проверьте правильность его работы.

5. 5

   Если проблема устранена, замените силовой MOSFET.

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

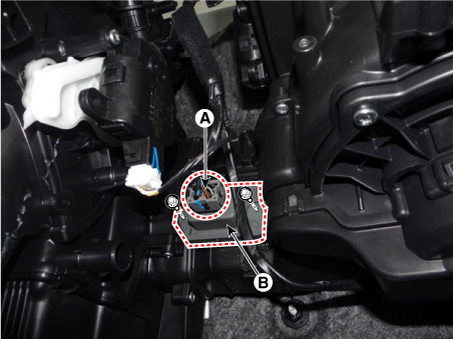

   Отсоедините разъем (A), а затем снимите силовой MOSFET (B) после ослабление крепежных винтов.



3. 3

   Установка производится в порядке, обратном снятию.
