Выключатель ISG

Компоненты и расположение компонентов

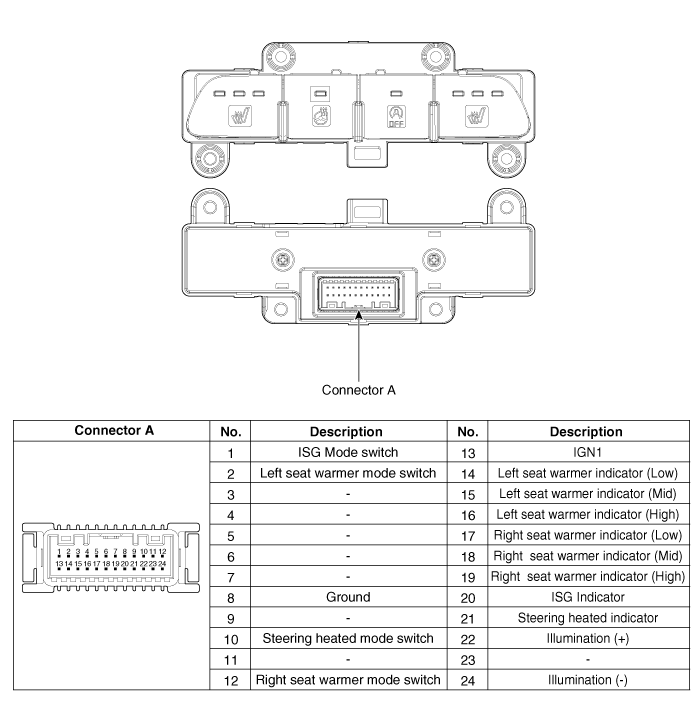

Компоненты

Описание и работа

Описание

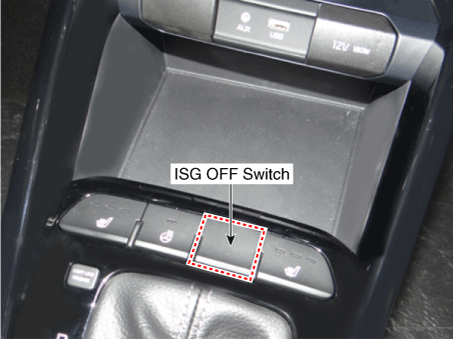

Выключатель ISG OFF на напольной консоли можно использовать для деактивации функции ISG.

Принципиальные диаграммы

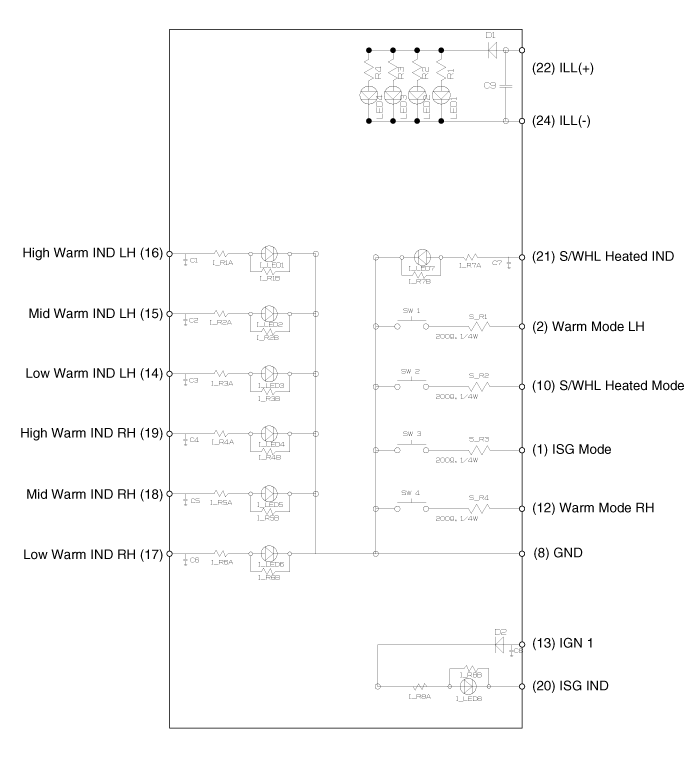

Принципиальная электрическая схема

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите верхнюю крышку передней консоли.

   (См. Кузов — «Узел напольной консоли»)

3. 3

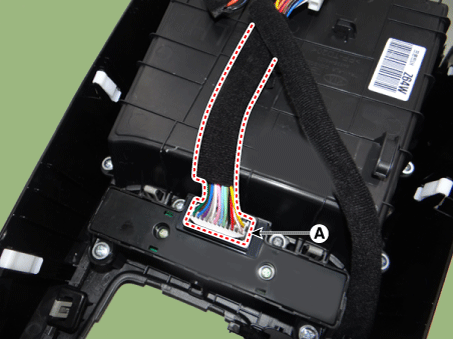

   Отсоедините разъем переключателя верхней крышки передней консоли (А).



4. 4

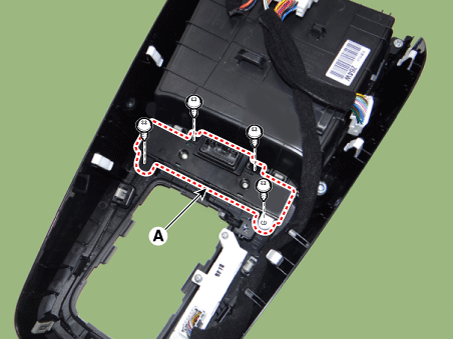

   Снимите переключатель верхней крышки передней консоли (A) после ослабления крепления. винты.



Монтаж

1. 1

   Установите переключатель верхней крышки передней консоли.

2. 2

   Подсоедините разъем переключателя верхней крышки передней консоли.

3. 3

   Установите верхнюю крышку передней консоли.

4. 4

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

1. 1

   Снимите переключатель ISG.

   (См. систему ISG — «Коммутатор ISG»)

2. 2

   С помощью омметра измерьте сопротивление между клеммами переключателя.

3. 3

   Если непрерывности нет, замените выключатель ISG OFF.

   ISG-переключатель	Терминал	Мера
   НА	1 - 8	преемственность
   ВЫКЛЮЧЕННЫЙ	1 - 8	Нет преемственности
