Kia Rio 2017-2023 YB Руководство по ремонту / Подвесная система / Система передней подвески / Подкадр

Процедуры ремонта
Удаление
1.

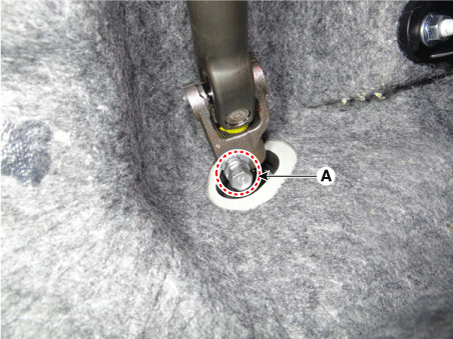

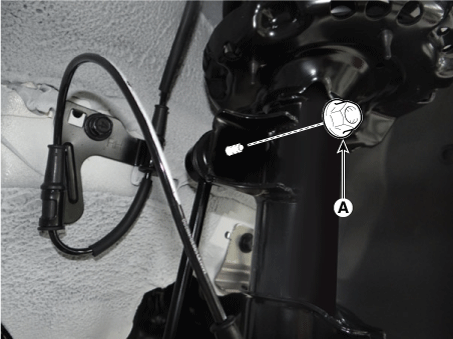

Снимите болт универсального шарнира (А).

Момент затяжки :

32,4–37,3 Н·м (3,3–3,8 кгс·м, 23,9–27,5 фунт-фут)

•

Держите передачу в нейтральном диапазоне, чтобы предотвратить любые повреждения на внутреннем тросе часовой пружины при обращении с рулевым колесо.

•

Не используйте болт повторно.

2.

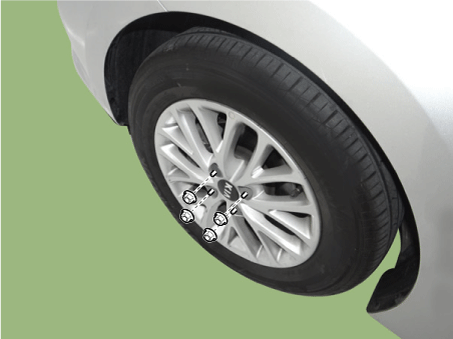

Снимите колесные гайки, переднее колесо и шину с передней ступицы.

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить болты ступицы при снятии передней колесо и шина.

3.

Снимите шаровой шарнир наконечника рулевой тяги с поворотного кулака с помощью SST (09568-34000).

(1)

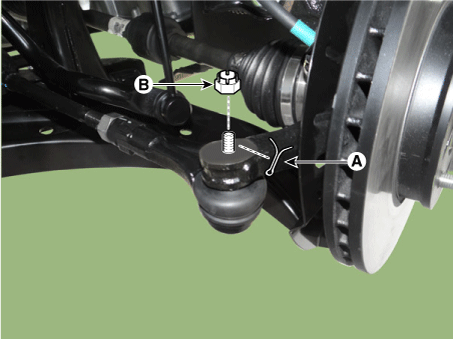

Снимите шплинт (А).

(2)

Снимите корончатую гайку (В).

(3)

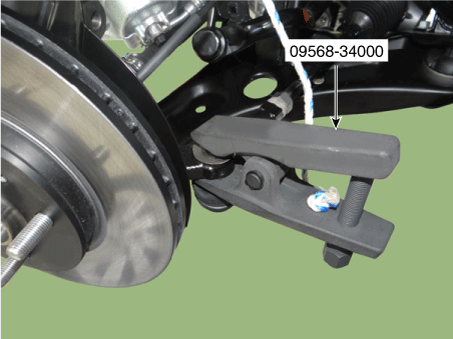

Используйте SST (09568-34000).

Момент затяжки:

15,7–33,3 Н·м (2,3–3,4 кгс·м, 16,6–24,6 фунт·фут)

4.

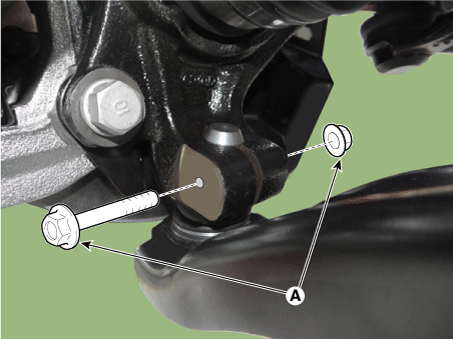

Снимите болт и гайку нижнего рычага (А).

Момент затяжки:

58,8–70,6 Н·м (6,0–7,2 кгс·м, 43,4–52,1 фунт·фут)

5.

Снимите передний нижний рычаг с переднего поворотного кулака с помощью SST (0K545-A9100).

(1)

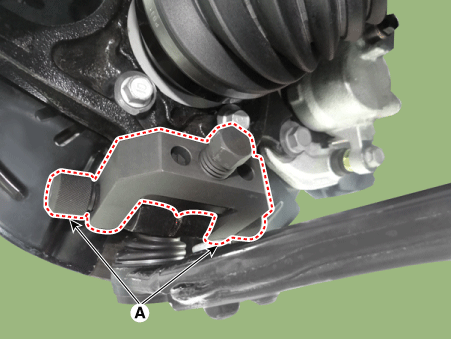

После снятия болтов с переднего поворотного кулака установите и затяните болт нижней части кузова (А) .

(2)

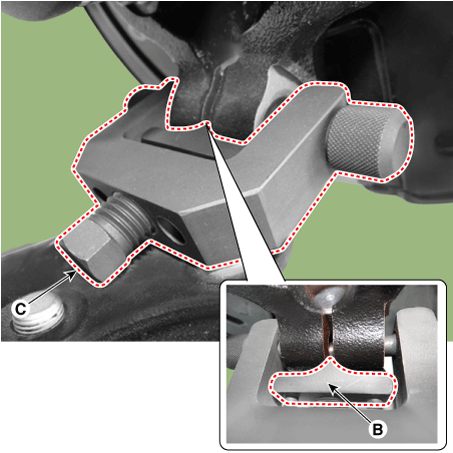

Введите вспомогательное тело (B) между передним кулаком и вспомогательным кузовной болт.

(3)

Затяните болт (C) вспомогательного кузова, чтобы увеличить зазор передний сустав.

(4)

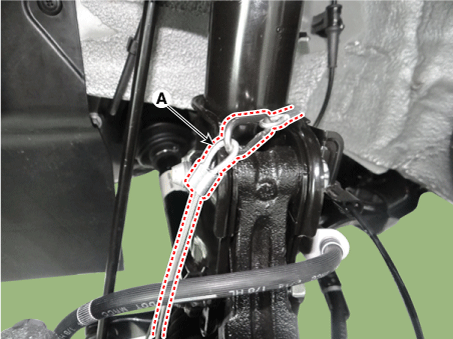

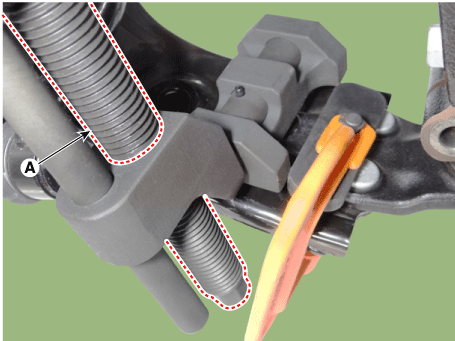

Установите страховочную проволоку (A).

(5)

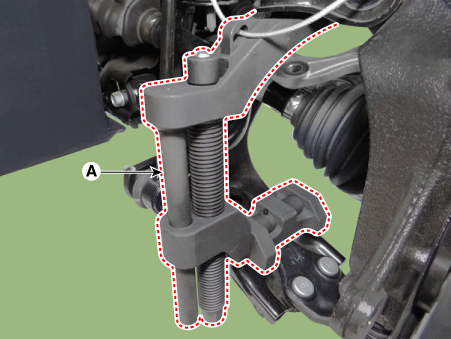

Установите основной корпус (А) между передней стойкой и нижней рука.

(6)

Во избежание отрыва основного корпуса установите фиксирующий зажим (A) рядом с основным корпусом.

(7)

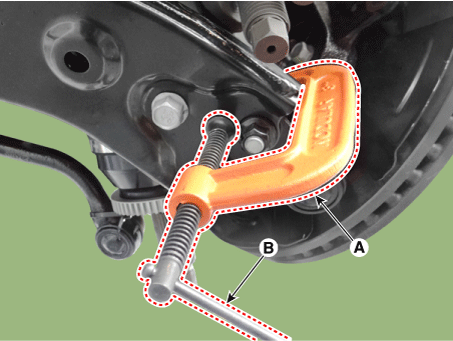

После установки корпуса (А) поверните ручку (В) по часовой стрелке. с помощью зажима фиксируется на нижнем рычаге.

(8)

Медленно затяните основной болт корпуса (А) и снимите нижний рычаг. от переднего сустава.

6.

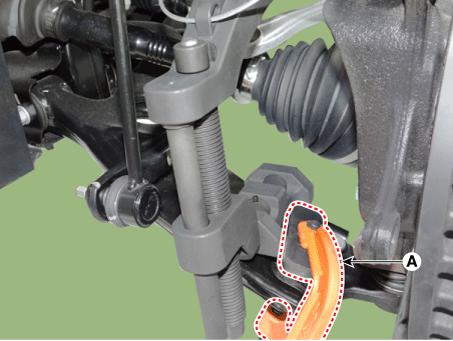

Снимите гайку стойки стабилизатора (А).

Момент затяжки:

98,0–117,6 Н·м (10,0–12,0 кгс·м, 72,3–86,7 фунт-фут)

•

При ослаблении гайки (А) зафиксируйте внешний шестигранник тяга стабилизатора поперечной устойчивости.

•

Будьте осторожны, чтобы не повредить пыльники стабилизатора поперечной устойчивости.

7.

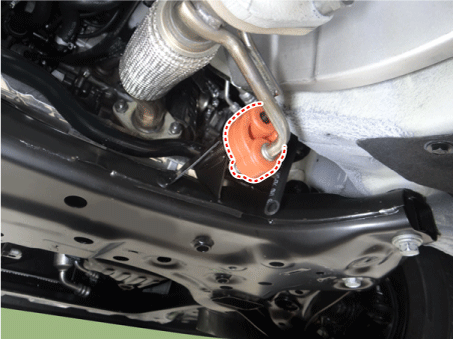

Снимите вешалку.

8.

Снимите кронштейн тяги ролика.

D 1.4 U2 TCI (см. Механическая система двигателя — «Подвеска двигателя»)

G 1.0 T-GDI (см. Механическая система двигателя — «Подвеска двигателя»)

G 1,2 MPI (см. Механическая система двигателя — «Подвеска двигателя»)

G 1,4 MPI (см. Механическая система двигателя — «Подвеска двигателя»)

9.

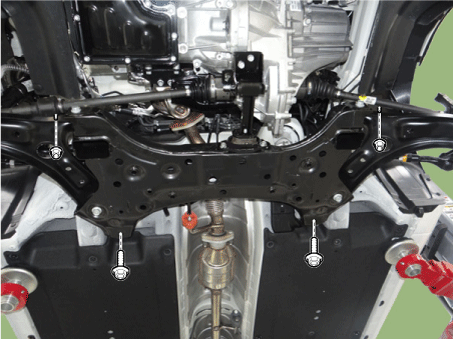

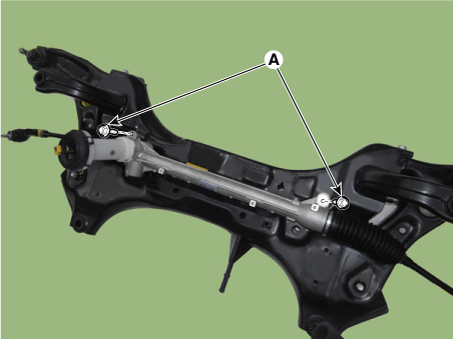

Ослабьте болты и гайки и снимите подрамник (А).

Момент затяжки:

176,5–196,1 Н·м (18,0–20,0 кгс·м, 130,2–144,7 фунт·фут)

10.

Ослабьте болты (А) и снимите узел стабилизатора поперечной устойчивости.

Момент затяжки:

44,1–53,9 Н·м (4,5–5,5 кгс·м, 32,5–39,8 фунт·фут)

11.

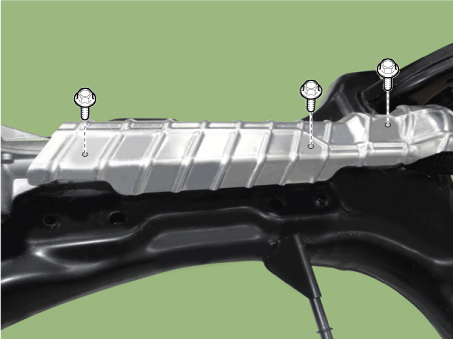

Ослабьте болты термозащиты и снимите термозащиту.

Момент затяжки:

6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,1–8,0 фунт·фут)

12.

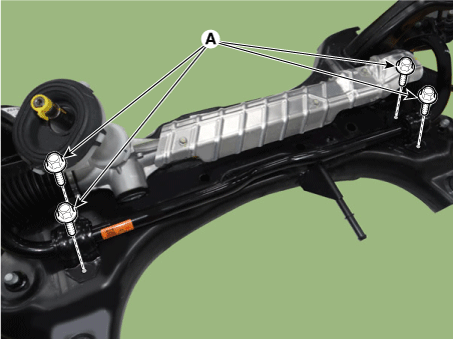

Ослабьте болты крепления коробки передач (А) и снимите коробку передач.

Момент затяжки:

88,2–107,8 Н·м (9,0–11,0 кгс·м, 65,0–79,5 фунт·фут)

13.

Установите в порядке, обратном снятию.

14.

Проверьте сход-развал колес.

(См. Шины/Колеса – «Развал-схождение»)
