Фильтр воздухоочистителя

Процедуры ремонта

осмотр

1. 1

   Снимите элемент воздухоочистителя.

2. 2

   Убедитесь, что воздушный фильтр чрезмерно загрязнен.

   Если воздушный фильтр чрезмерно загрязнен, замените элемент воздушного фильтра.

3. 3

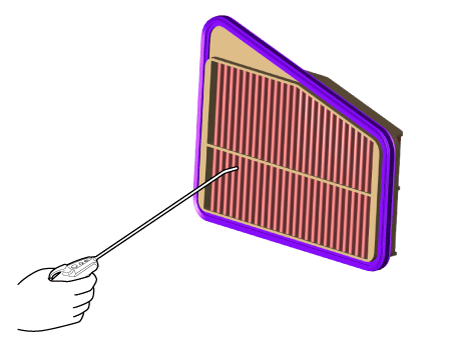

   Если элемент воздушного фильтра необходимо очистить, продуйте его сжатым воздухом. показано на рисунке, чтобы очистить его.



4. 4

   Установите на место элемент воздухоочистителя.

Замена

[Р 2.2]

1. 1

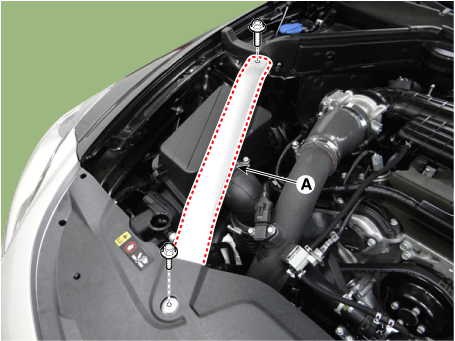

   Снимите левую переднюю распорку (А).

   Момент затяжки : 46,1–61 Н·м



2. 2

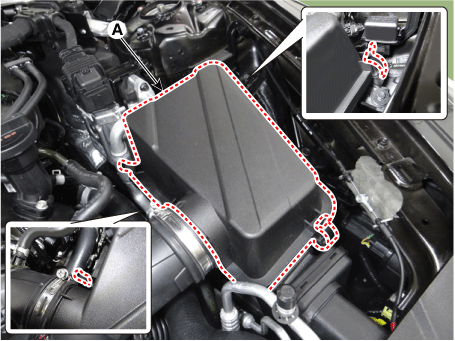

   Откройте крышку элемента воздушного фильтра (А), разблокировав зажим.



3. 3

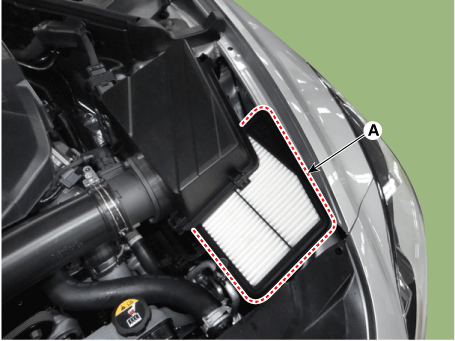

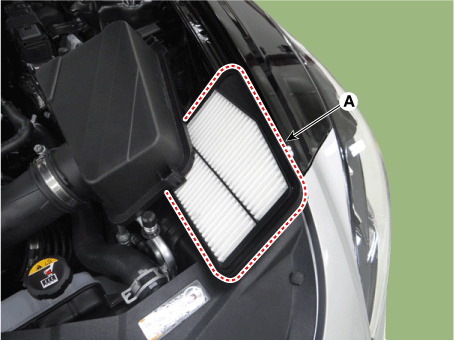

   Замените элемент воздушного фильтра (А) новым.



[Тета-II 2.0 Т-ГДИ]

1. 1

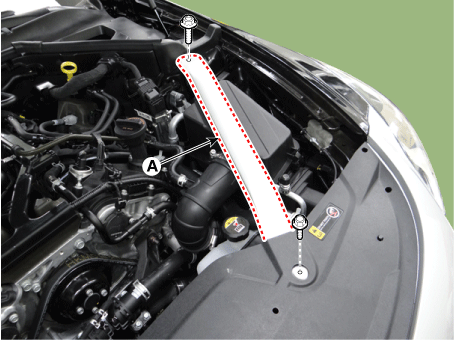

   Снимите правую переднюю распорку (А).

   Момент затяжки : 46,1–61 Н·м



2. 2

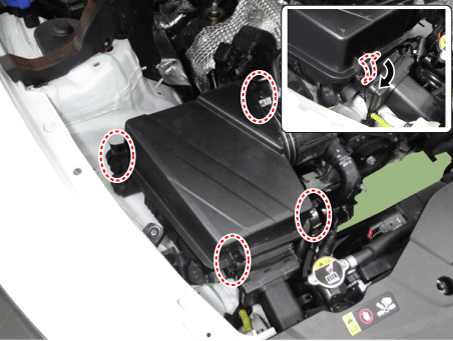

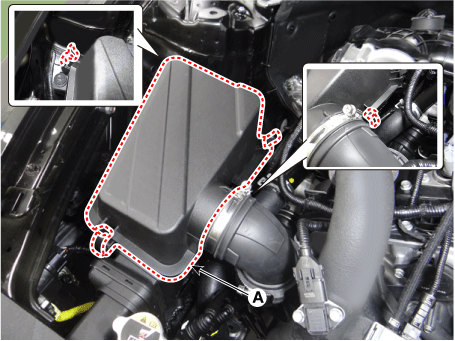

   Откройте крышку элемента воздушного фильтра, разблокировав зажим.



3. 3

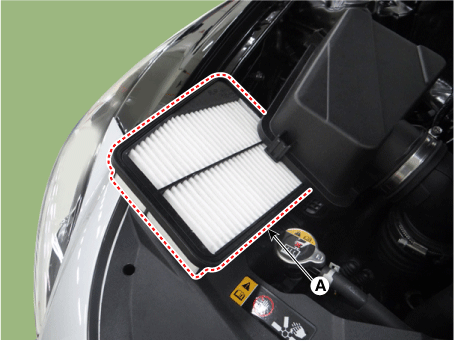

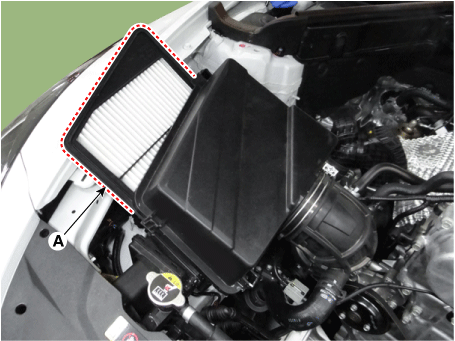

   Замените элемент воздушного фильтра (А) новым.



4. 4

   Закройте крышку воздухоочистителя, зацепив зажимы.

[Лямбда-II 3.3 Т-ГДИ]

1. 1

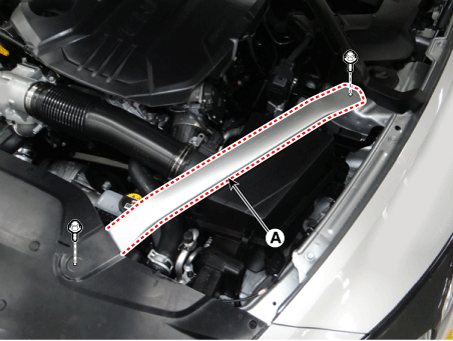

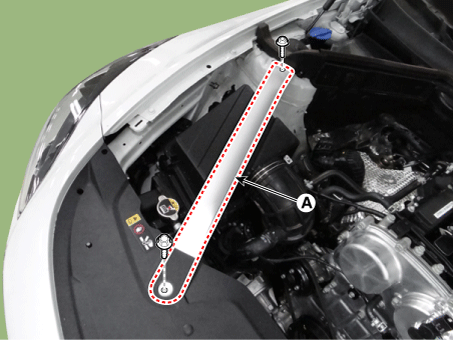

   Снимите левую и правую переднюю распорку (А).

   Момент затяжки : 46,1–61 Н·м

   [левый]



   [Правый]



2. 2

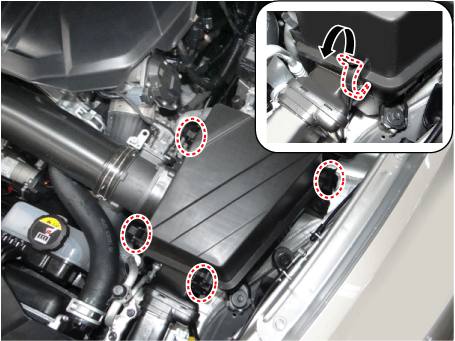

   Откройте крышку элемента воздушного фильтра (А), разблокировав зажим.

   [левый]



   [Правый]



3. 3

   Замените элемент воздушного фильтра (А) новым.

   [левый]



   [Правый]



4. 4

   Закройте крышку воздухоочистителя, зацепив зажимы.
