Датчик температуры окружающей среды

Описание и работа

Описание

Датчик температуры окружающей среды, расположенный перед конденсатором, определяет температура окружающего воздуха. Это термистор отрицательного типа; сопротивление увеличится с более низкой температурой и уменьшаться с более высокой температурой.

Выход датчика будет использоваться для контроля температуры нагнетания, температуры управление дверью, управление уровнем двигателя вентилятора, управление смешанным режимом и в автомобиле контроль влажности.

Процедуры ремонта

осмотр

1. 1

   Выключите зажигание.

2. 2

   Снимите передний бампер в сборе.

   (См. Кузов — «Передний бампер в сборе»)

3. 3

   Отсоедините датчик температуры окружающей среды.

4. 4

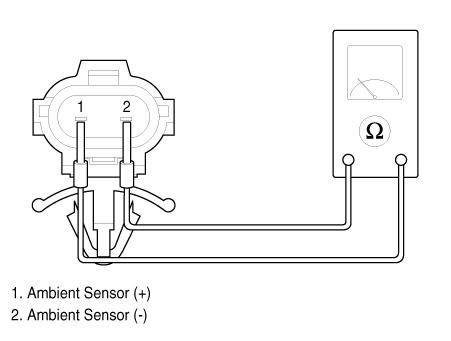

   Проверьте сопротивление датчика температуры окружающего воздуха между клеммами. 1 и 2 и посмотрите, изменится ли она в зависимости от температуры окружающей среды.



   Спецификация

   Температура окружающей среды [°C(°F)]	Сопротивление между клеммами 1 и 2 (кОм)
   -10(14)	158,18
   0 (32)	95,10
   10 (50)	58,80
   20 (68)	37,32

5. 5

   Если измеренное сопротивление не соответствует спецификации, замените на заведомо исправный датчик температуры окружающей среды и проверьте правильность его работы.

6. 6

   Замените датчик температуры окружающей среды, если доказано, что он проблема с датчиком.

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

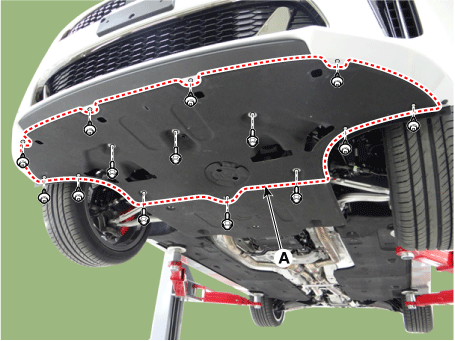

   Снимите крышку машинного отделения (A).



3. 3

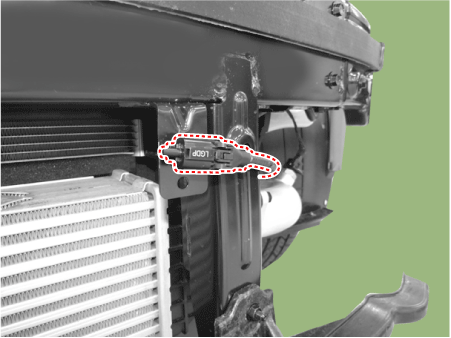

   Отсоедините разъем (А) и снимите датчик температуры окружающей среды. датчик (В).



4. 4

   Установите в порядке, обратном снятию.
