Конденсатор

Компоненты и расположение компонентов

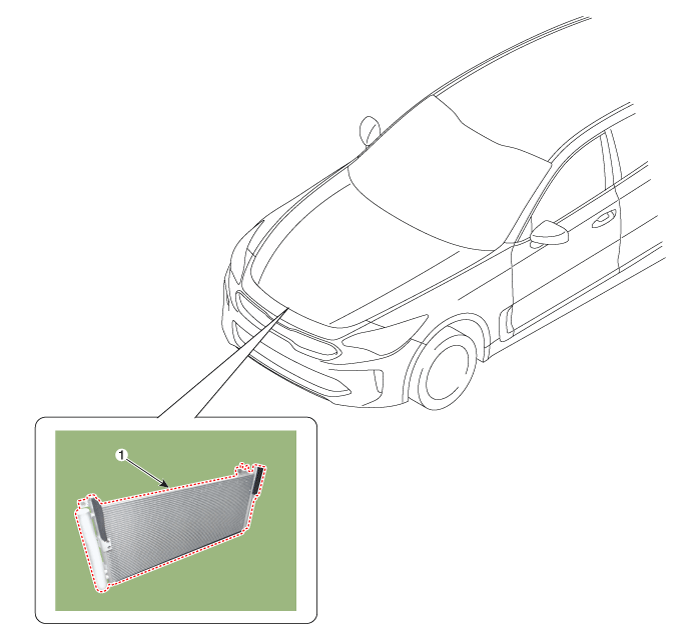

Компоненты

Процедуры ремонта

осмотр

1. 1

   Проверьте ребра конденсатора на наличие засоров и повреждений. В случае засорения очистите с помощью водой и высушите сжатым воздухом. Если он погнут, аккуратно разгладьте его с помощью отвертка или плоскогубцы.

2. 2

   Проверьте соединения конденсатора на наличие утечек и отремонтируйте или замените их. если необходимо.

Замена

1. 1

   Восстановите хладагент с помощью станции восстановления/переработки/зарядки.

2. 2

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

3. 3

   Снимите передний бампер в сборе.

   (См. Кузов — «Передний бампер в сборе»)

4. 4

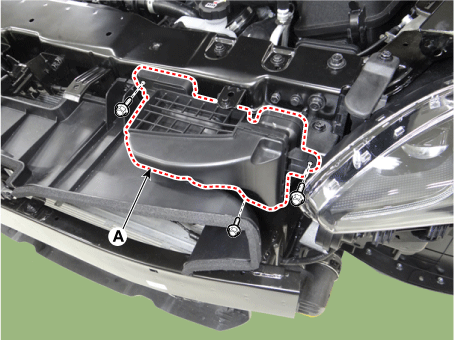

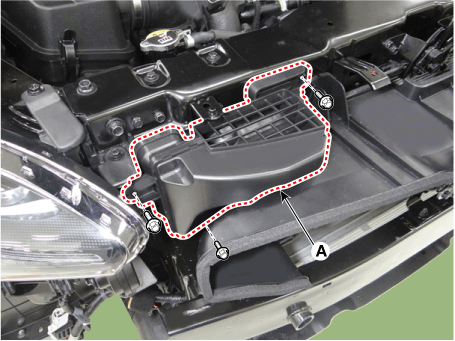

   Отсоедините воздуховод (А).

   Момент затяжки: 3,9–5,8 Н·м

   [левый]



   [Правый]



5. 5

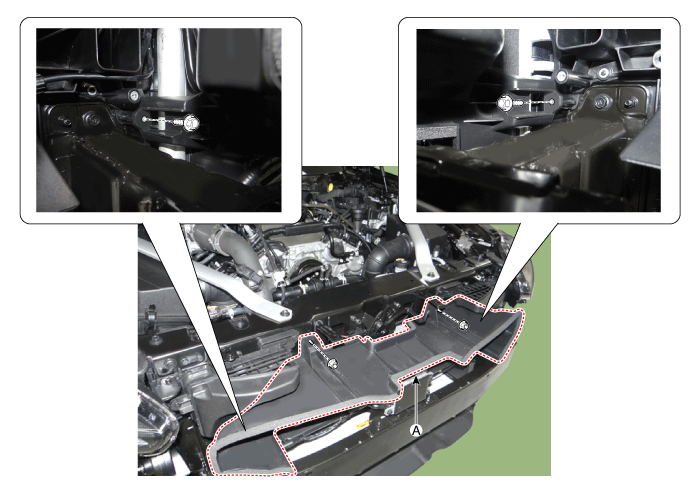

   Снимите воздушную заслонку (А), предварительно ослабив крепежный болт и гайку.



6. 6

   Снимите [левую], [правую] фару.

   (См. Электрическая система кузова — «Фары»)

7. 7

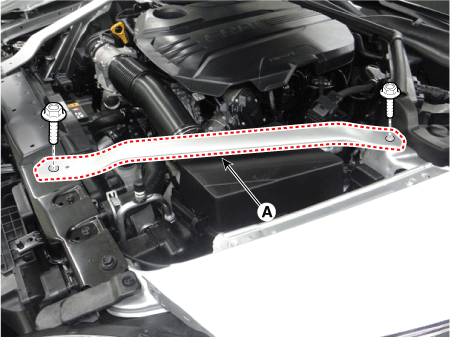

   Снимите стойку стойки (А).

   [левый]



   [Правый]



8. 8

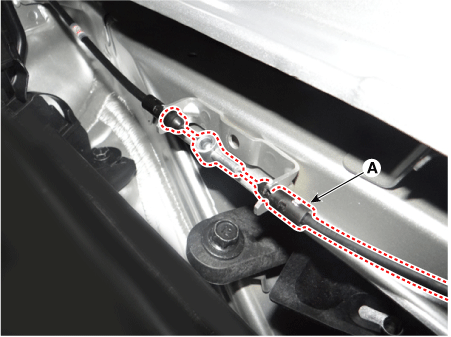

   Отсоедините разъем замка капота (А).



9. 9

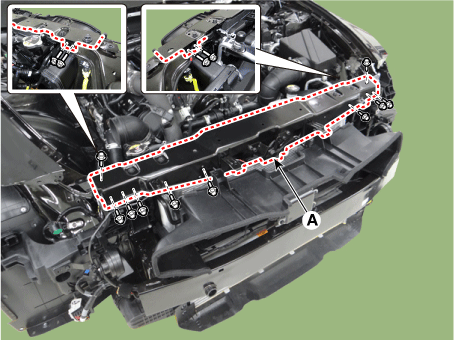

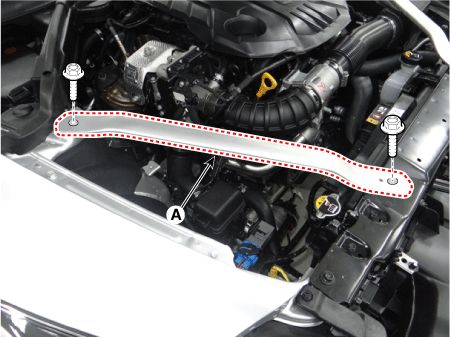

   Снимите верхний элемент опоры радиатора (А).



10. 10

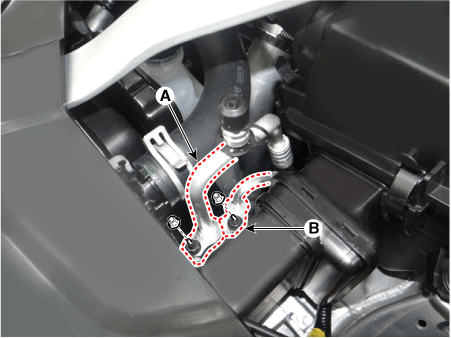

    Снимите линию нагнетания (A) и линию жидкости (B) с конденсатора. после ослабления гаек.



11. 11

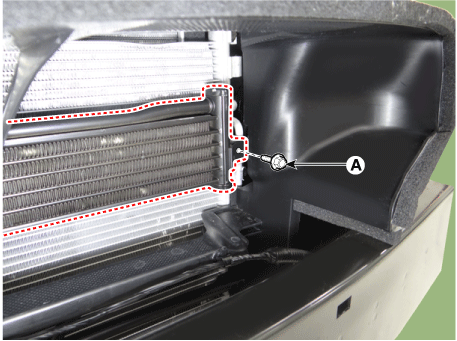

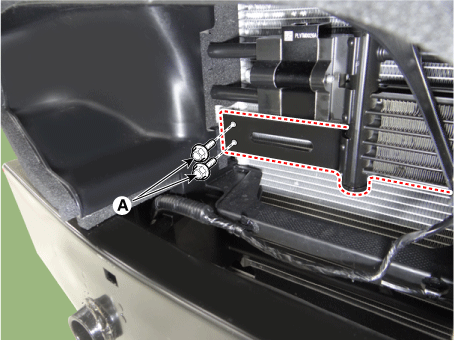

    Снимите болты крепления охладителя трансмиссионного масла (А).

    Момент затяжки: 4,9 - 7,8 Н·м (0,5 - 0,8 кгс·м, 3,6 - 5,8 фунт·фут, 43,4–69,4 фунт·дюйм)

    [левый]



    [Правый]



12. 12

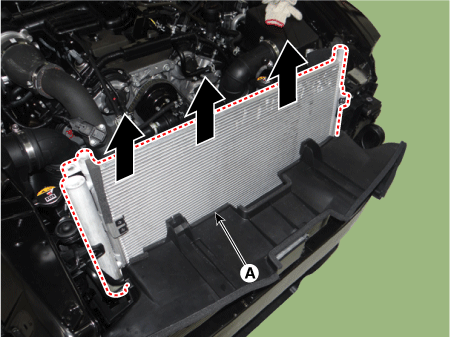

    Снимите конденсатор (А) после ослабления крепежных болтов.



13. 13

    Установите в порядке, обратном снятию.
