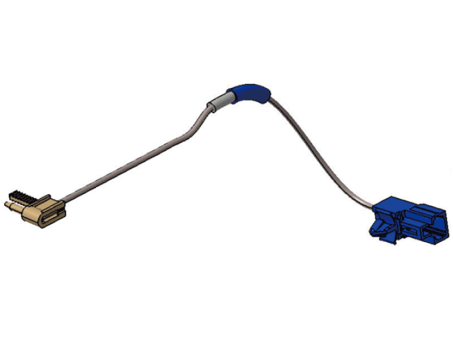

Датчик температуры испарителя

Описание и работа

Описание

Датчик температуры испарителя определяет температуру ядра испарителя и прерывает питание реле компрессора, чтобы предотвратить замерзание испарителя чрезмерное охлаждение.

Процедуры ремонта

осмотр

1. 1

   Выключите зажигание.

2. 2

   Отсоедините разъем датчика температуры испарителя.

3. 3

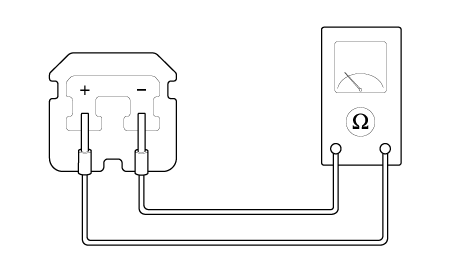

   Измерьте сопротивление между клеммами «+» и «-» датчика температуры испарителя. датчик.



   Спецификация

   Температура ядра испарителя [°С (°Ф)]	Сопротивление [кОм]	Напряжение [В]
   -10 (14)	43,35	2,96
   0 (32)	27,62	2,4
   10 (50)	18.07	1,88
   20 (68)	12.11	1,44
   30 (86)	8.3	1,08
   40 (104)	5,81	0,81

4. 4

   Подсоедините разъем датчика температуры испарителя.

5. 5

   Запустите двигатель, включите кондиционер и измерьте напряжение. между контактами разъема жгута.

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите сердечник испарителя в сборе.

   (См. Система кондиционирования воздуха — «Сердечник испарителя»)

3. 3

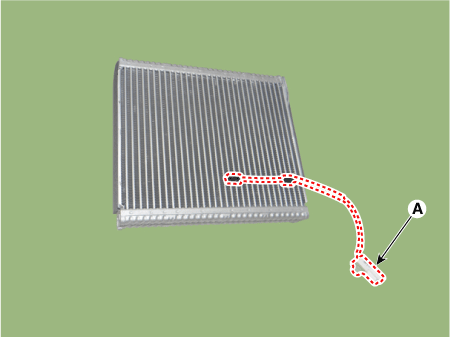

   Снимите датчик температуры испарителя (А) с датчика испарителя.



4. 4

   Установите в порядке, обратном снятию.
