Kia Stinger: электрическая система двигателя / система круиз-контроля
Описание и работа
| Круиз-контроль |
Система круиз-контроля включается главным выключателем круиз-контроля «ON/OFF», расположенным с правой стороны рулевой колонки. Система имеет возможность круиз, берег, ускорение и возобновление скорости.
Он также имеет прерывание безопасности, срабатывающее при нажатии тормоза или выборе переключения передач. рычаг.
ECM является модулем управления этой системой. Основные составляющие круиза системой управления являются переключатели управления режимами, переключатель диапазона передачи, переключатель тормоза, датчик скорости автомобиля, двигатель ECM и ETS, которые соединяют корпус дроссельной заслонки.
ECM имеет низкое ограничение скорости, которое предотвращает включение системы ниже минимума. скорость 40 км/ч (25 миль в час).
Работой контроллера управляют переключатели режимов, расположенные на рулевом колесе.
Переключатель диапазона передачи и переключатель тормоза предназначены для отключения круиза. система контроля. Переключатели находятся на кронштейне педали тормоза и трансмиссии. Когда педаль тормоза нажата или рычаг селектора смещен, система круиз-контроля электрически отключается, и дроссельная заслонка возвращается в положение холостого хода.
Главный выключатель круиза (ВКЛ/ВЫКЛ)
Система круиз-контроля включается нажатием главного переключателя круиз-контроля «ON/OFF». При повторном нажатии главного переключателя круиза «ВКЛ/ВЫКЛ» дроссельная заслонка сбрасывается, круиз отключается. скорости памяти и переводит автомобиль в некруизный режим.
Переключатель установки/выбега (SET/–)
Переключатель «SET/–», расположенный с правой стороны рулевой колонки, имеет два функции.
Функция установки - Нажмите переключатель «SET/–» и отпустите его на желаемой скорости. Загорится индикатор SET на комбинации приборов. Отпустите ускоритель педаль. Желаемая скорость будет поддерживаться автоматически.
Функция движения по инерции - нажмите переключатель «SET/–» и удерживайте его, когда круиз-контроль включен. Автомобиль будет постепенно замедляться. Отпустите переключатель на желаемой скорости. Желаемая скорость будет поддерживаться.
Нажмите переключатель «SET/–» и быстро отпустите его. Крейсерская скорость уменьшится на 2,0 км/ч (1,2 мили в час).
Переключатель возобновления/ускорения (RES/+)
Переключатель «RES/+», расположенный с правой стороны рулевой колонки, имеет два функции.
Функция возобновления — если какой-либо другой метод, кроме круиза «ВКЛ/ВЫКЛ» главный переключатель использовалась для временной отмены крейсерской скорости, и система все еще активирована, самая последняя установленная скорость автоматически возобновится при нажатии переключателя «RES/+». Однако она не возобновится, если скорость автомобиля упадет ниже примерно 40 км/ч (25 миль в час).
Функция ускорения - нажмите переключатель «RES/+» и удерживайте его, когда круиз-контроль включен. Автомобиль будет постепенно ускоряться. Отпустите переключатель в желаемом скорость. Желаемая скорость будет поддерживаться.
Нажмите переключатель «RES/+» и быстро отпустите его. Крейсерская скорость увеличится на 2,0 км/ч (1,2 мили в час).
Переключатель отмены (CANCEL)
Система круиз-контроля временно отключается нажатием переключателя «ОТМЕНА».
Крейсерская скорость, отмененная этим переключателем, может быть восстановлена нажатием кнопки «RES/+». выключатель.
Принципиальные диаграммы
| Блок-схема системы |
Комплектующие и Описание функции
|
Составная часть
|
Функция
|
|
|
Датчик скорости автомобиля, модуль управления ESP/ABS
|
Преобразует скорость автомобиля в пульс.
|
|
|
ЕСМ
|
Получает сигналы от датчиков и переключателей управления.
|
|
|
Индикатор круиз-контроля
|
Загорается, когда главный переключатель CRUISE включен (встроен в кластер)
|
|
|
Переключатели круиз-контроля
|
КРУИЗ переключатель
|
Переключатель питания автоматического регулирования скорости.
|
|
Переключатель RES+
|
Управляет функциями автоматического управления скоростью с помощью переключателя возобновления/ускорения (Set/Coast).
выключатель)
|
|
|
SET-переключатель
|
||
|
Отменить переключатели
|
Отменить переключатель
|
Посылает сигналы отмены в ECM.
|
|
Переключатель педали тормоза
|
||
|
Переключатель диапазонов коробки передач (A/T)
|
||
|
двигатель ETC
|
Регулирует дроссельную заслонку в соответствии с открытием, установленным ECM.
|
|
* Двигатель ETC: двигатель с электронным управлением дроссельной заслонкой
Поиск неисправностей
| Таблицы симптомов неисправностей |

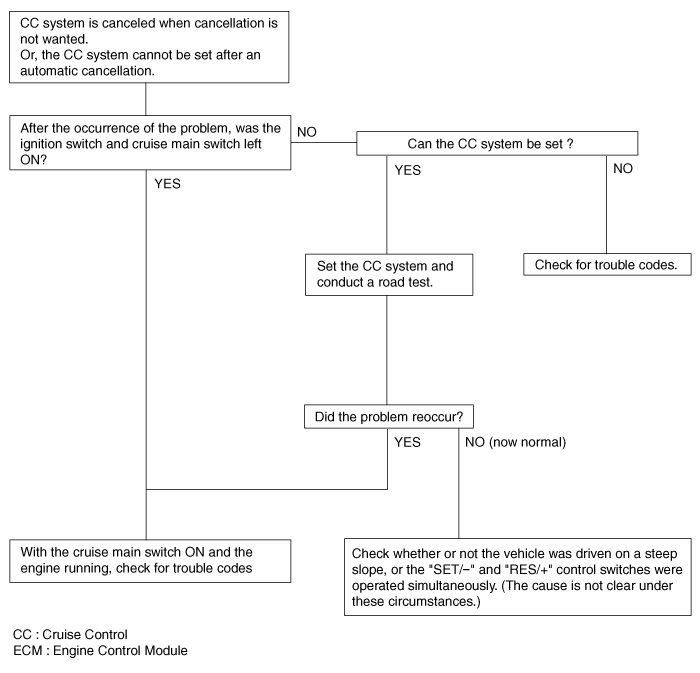

| Симптом неисправности 1 |
Симптом неисправности 2
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
|
Заданная скорость автомобиля сильно меняется вверх или вниз
«Помпаж» (повторяющееся попеременное ускорение и торможение) возникает после параметр |
Неисправность цепи датчика скорости автомобиля
|
Отремонтируйте систему датчика скорости автомобиля или замените деталь
|
|
Неисправность блока управления двигателем
|
Проверьте входные и выходные сигналы на ECM.
|
Симптом неисправности 3
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
|
Система CC не отключается при нажатии педали тормоза
|
Повреждена или отсоединена проводка выключателя педали тормоза
|
Отремонтировать жгут или заменить датчик педали тормоза.
|
|
Неисправность сигналов ECM
|
Проверьте входные и выходные сигналы на ECM.
|
Симптом неисправности 4
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
|
Система CC не отключается при переводе рычага переключения передач в положение «N».
(Однако отменяется при нажатии педали тормоза)
|
Повреждена или отсоединена проводка входной цепи выключателя блокировки.
|
Отремонтируйте жгут или отремонтируйте или замените выключатель блокировки.
|
|
Неправильная регулировка переключателя блокировки
|
||
|
Неисправность сигналов ECM
|
Проверьте входные и выходные сигналы на ECM.
|
Симптом неисправности 5
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
|
Невозможно замедлить (движение по инерции) с помощью переключателя «SET/–».
|
Временное повреждение или отсоединение проводки входной цепи переключателя «SET/–»
|
Отремонтировать жгут или заменить переключатель «SET/–».
|
|
Неисправность сигналов ECM
|
Проверьте входные и выходные сигналы на ECM.
|
Симптом неисправности 6
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
|
Невозможно ускорить или возобновить скорость с помощью переключателя «RES/+».
|
Повреждена или отсоединена проводка, или короткое замыкание, или вход переключателя «RES/+»
схема
|
Отремонтируйте жгут или замените переключатель «RES/+».
|
|
Неисправность сигналов ECM
|
Проверьте входные и выходные сигналы на ECM.
|
Симптом неисправности 7
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
|
Систему CC можно настроить во время движения со скоростью менее 40 км/ч.
(25 миль в час), или на этой скорости нет автоматической отмены
|
Неисправность цепи датчика скорости автомобиля
|
Отремонтируйте систему датчика скорости автомобиля или замените деталь
|
|
Неисправность сигналов ECM
|
Проверьте входные и выходные сигналы на ECM.
|
Симптом неисправности 8
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
|
Контрольная лампа главного переключателя круиз-контроля не загорается (хотя система CC
нормально)
|
Повреждена или отсоединена лампочка контрольной лампы главного выключателя круиза
|
Отремонтируйте жгут или замените деталь.
|
|
Жгут поврежден или отсоединен
|
Свеча зажигания
Технические характеристики
Спецификация
Элемент
Спецификация
Тип
СИЛЗКР8Х9Г
Зазор
0,8–0,9 мм (0,0314–0,0354 дюйма) ...
