Kia Stinger: электрическая система двигателя / технические характеристики

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система двигателя / Технические характеристики

Сервисные данные

Система зажигания

Свеча зажигания

Элемент	Спецификация
Тип	СИЛЗКР8Х9Г
Зазор	0,8 - 0,9 мм (0,0314–0,0354 дюйма)
Материал электрода	Иридий

Система зарядки

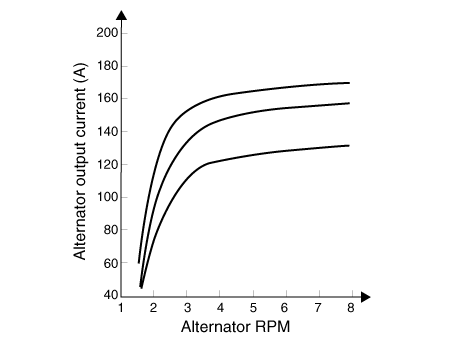

Генератор

▷ 13,5 В, 150 А

Элемент	Спецификация
Номинальное напряжение	13,5 В, 150 А
Скорость в использовании	0–18 000 об/мин
Приколоть	1
Регулятор напряжения	IC регулятор встроенного типа
Регулируемое напряжение по умолчанию (В) [клемма COM]	14,39–15,43 [-35°C(31°F)]
	14,15–14,95 [25°C (77°F)]
	13,23–14,49 [140°C (284°F)]
Тип шкива	ОАП

Батарея

▷AGM80L - DIN

Элемент	Спецификация
Емкость [20 ч / 5 ч] (Ач)	80/64
Холодный пусковой ток (А)	800 (САЕ) / 800 (EN)
Резервная емкость (мин.)	155
Удельный вес	1,28–1,34 [25°C (77°F)]
Напряжение (В)	12

▷CMF80L - DIN

Элемент	Спецификация
Емкость [20 ч / 5 ч] (Ач)	80/64
Холодный пусковой ток (А)	660 (САЕ) / 660 (EN)
Резервная емкость (мин.)	145
Удельный вес	1,27–1,29 [25°C (77°F)]
Напряжение (В)	12

▷CMF90L-DIN

Элемент	Спецификация
Емкость [20 ч / 5 ч] (Ач)	90/72
Холодный пусковой ток (А)	740 (САЕ) / 740 (EN)
Резервная емкость (мин.)	170
Удельный вес	1,27–1,29 [25°C (77°F)]
Напряжение (В)	12

▷MF80L-DIN: открываемый

Элемент	Спецификация
Емкость [20 ч / 5 ч] (Ач)	80/64
Холодный пусковой ток (А)	660 (САЕ) / 660 (EN)
Резервная емкость (мин.)	145
Удельный вес	1,27–1,29 [25°C (77°F)]
Напряжение (В)	12

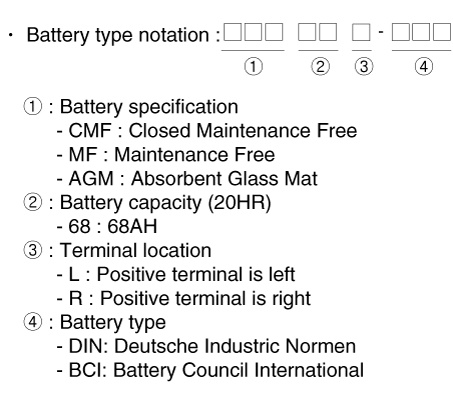

•	Описание типа модели

•	Ампер холодного пуска (CCA): Ампер холодного пуска - это рейтинг, используемый в аккумуляторной промышленности, чтобы определить способность батареи запускать двигатель при низких температурах.

–	Номинал — это количество ампер нового, полностью заряженного аккумулятора. может доставлять при температуре -18 ° C (-0,4 ° F) в течение 30 секунд, сохраняя при этом напряжение не менее 7,2 вольта для 12-вольтовой батареи.

–	Чем выше рейтинг CCA, тем больше стартовая мощность батарея.

•	РЕЗЕРВНАЯ МОЩНОСТЬ (RC): Резервная емкость - это аккумуляторная промышленность. рейтинг, определяющий способность аккумулятора питать транспортное средство с неработающий генератор или ремень вентилятора.

–	Рейтинг — это количество минут, в течение которых аккумулятор находится при температуре 26,7 °C (80 °F). можно разряжать током 25 ампер и поддерживать напряжение 10,5 вольт для 12 вольтовой батареи.

–	Чем выше рейтинг резерва, тем дольше может работать ваш автомобиль. Если ваш генератор или ремень вентилятора выйдет из строя.

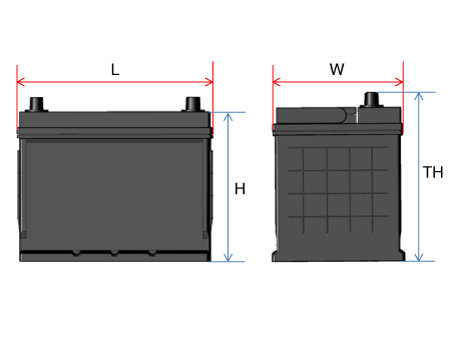

Тип БКИ

Емкость (5 часов / 20 часов)	Длина	Ширина	Высота	Общая высота
Емкость (5 часов / 20 часов)	Д (мм)	Ш (мм)	Хм)	ТН (мм)
28/35	188 - 192	126 - 130	198 - 202	218 - 222
32/40	194 - 198	133 - 137	199 - 203	223 - 227
36/45	203 - 207	173 - 177	200 - 204	221 - 225
44/55	213 - 217	173 - 177	198 - 202	218 - 222
48/60	228 - 232	173 - 177	200 - 204	221 - 225
54/68	258 - 262	173 - 177	198 - 202	220 - 224
56/70	258 - 262	173 - 177	198 - 202	223 - 227
64/80	274 - 278	170 - 174	198 - 202	221 - 225
70/88	349 - 353	172 - 176	186 - 200	183 - 187
72/90	300 - 304	170 - 174	200 - 204	221 - 225
76/95	294 - 298	172 - 176	198 - 202	220 - 224
80/100	326 - 330	170 - 174	203 - 207	225 - 229

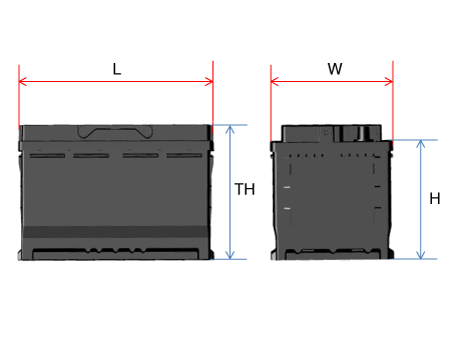

Тип DIN

Емкость (5 часов / 20 часов)	Длина	Ширина	Высота	Общая высота
Емкость (5 часов / 20 часов)	Д (мм)	Ш (мм)	Хм)	ТН (мм)
36/45	205 - 207	173 - 175	164 - 168	188 - 190
48/60	240 - 242	173 - 175	164 - 168	188 - 190
54/68	276 - 278	173 - 175	164 - 168	188 - 190
64/80	313 - 315	173 - 175	164 - 168	188 - 190
72/90	351 - 353	173 - 175	164 - 168	188 - 190
80/100	351 - 353	173 - 175	164 - 168	188 - 190
88/110	392 - 394	173 - 175	164 - 168	188 - 190

Тип AGM DIN

Емкость (5 часов / 20 часов)	Длина	Ширина	Высота	Общая высота
Емкость (5 часов / 20 часов)	Д (мм)	Ш (мм)	Хм)	ТН (мм)
40/50	205 - 207	173 - 175	164 - 168	188 - 190
48/60	227 - 229	173 - 175	164 - 168	188 - 190
56/70	276 - 278	173 - 175	164 - 168	188 - 190
64/80	312 - 314	173 - 175	164 - 168	188 - 190
72/90	351 - 353	173 - 175	164 - 168	188 - 190
84/105	392 - 394	173 - 175	164 - 168	188 - 190

Стартовая система

Стартер

Элемент		Спецификация
Номинальное напряжение		12 В, 1,2 кВт
Количество зубьев шестерни		11
Производительность [Без нагрузки, 11 В]	Ампер	Макс. 70 А
	Скорость	Мин. 2400 об/мин

Элемент		Спецификация
Номинальное напряжение		12 В, 1,4 кВт
Количество зубьев шестерни		13
Производительность [Без нагрузки, 11,5 В]	Ампер	Макс. 100 А
	Скорость	Мин. 1915 об/мин

Момент затяжки

Моменты затяжки

Элемент	Н.м	кгс.м	фунт-фут
Болт крепления катушки зажигания	9,8 - 11,8	1,0 - 1,2	7,2 - 8,7
Свеча зажигания	14,7 - 24,5	1,5 - 2,5	10,9 - 18,1
Затяжная гайка клеммы B генератора	9,8 - 11,8	1,0 - 1,2	7,2 - 8,7
Болт крепления генератора	49,0 - 63,7	5,0 - 6,5	36,2 - 47,0
Затяжка клеммы (+) аккумулятора	7,8 - 9,8	0,8 - 1,0	5,2 - 8,7
Гайка затяжки клеммы (-) аккумуляторной батареи	3,9 - 5,9	0,4 - 0,6	2,9 - 4,3
Болт кронштейна крепления аккумуляторной батареи	19,6 - 29,4	2,0 - 3,0	14,4 - 21,7
Болт крепления поддона аккумуляторной батареи	19,6 - 29,4	2,0 - 3,0	14,4 - 21,7
Болт крепления кабеля датчика аккумуляторной батареи (масса шасси)	10,8 - 13,7	1,1 - 1,4	8,0 - 10,1
Болт крепления стартера	49,0 - 63,7	5,0 - 6,5	36,2 - 47,0

Электрическая система двигателя

...

Система зарядки

Компоненты и расположение компонентов Компоненты ① ЭБУ ② Аккумулятор ③ Генератор ④ Стартер ⑤ Комбинация приборов ⑥ Выключатель зажигания или кнопка пуска/остановки ⑦ Аккумулятор с ...
