Kia Stinger: Передняя дверь / Наружная ручка передней двери

Kia Stinger CK 2018-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Передняя дверь / Наружная ручка передней двери

Компоненты и расположение компонентов

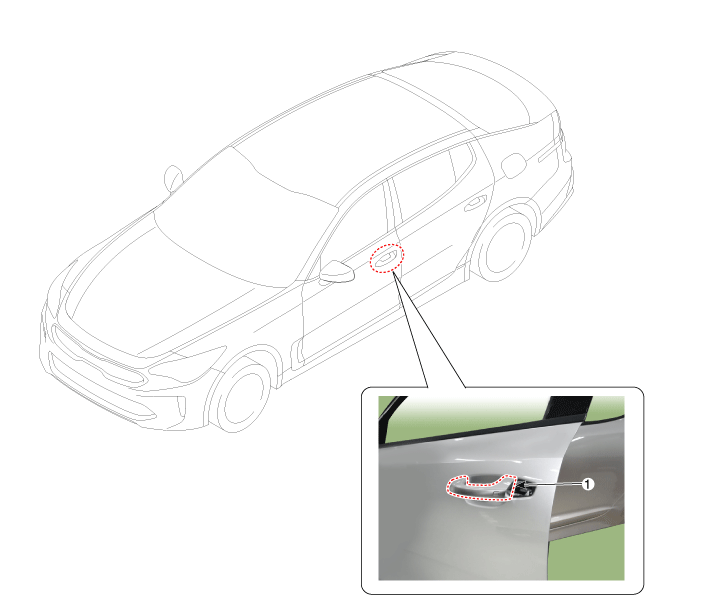

Расположение компонента

1. Наружная ручка передней двери

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	При поддевании отверткой с плоским жалом или с помощью накладки инструмент, оберните защитный кран вокруг инструмента и связанных с ним частей, чтобы предотвратить повреждать.

•	Будьте осторожны, чтобы не поцарапать обивку двери и другие детали.

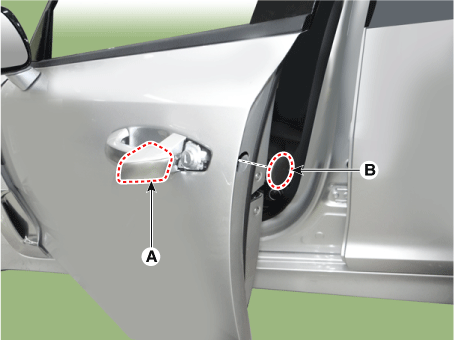

1.	Снимите крышку замка передней двери (А) и крышку (В).

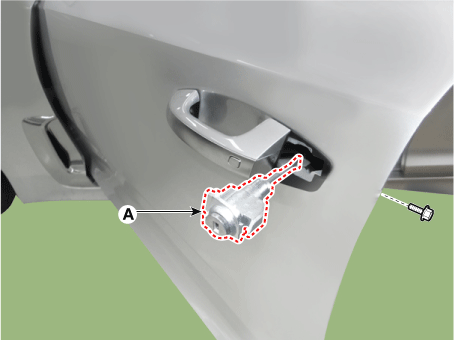

Снимите замок передней двери (А) после ослабления крепежного болта.

Момент затяжки :

3,4–5,7 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут)

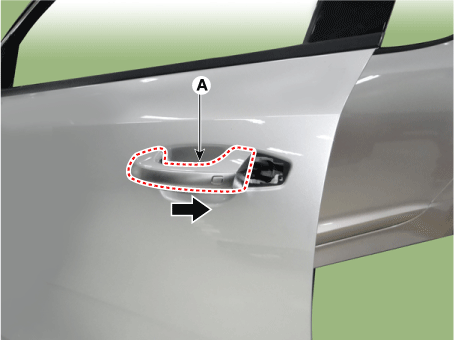

3.	Снимите наружную ручку передней двери (А), сдвинув ее назад.

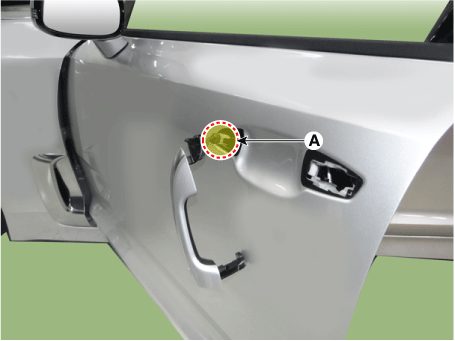

4.	Отсоедините разъем наружной ручки передней двери (А).

Установите в порядке, обратном снятию.

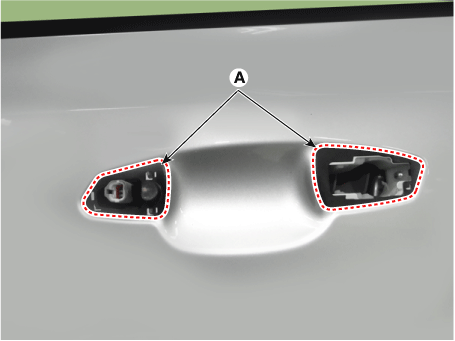

•	Обязательно установите накладку внешней ручки (A) между внешняя ручка и панель двери

•	Убедитесь, что стекло работает нормально.

•	При необходимости отрегулируйте стекло.

•	Убедитесь, что разъем подключен правильно.

•	Убедитесь, что дверь запирается/разблокируется и открывается/закрывается правильно.
