Модуль передней двери

Компоненты и расположение компонентов

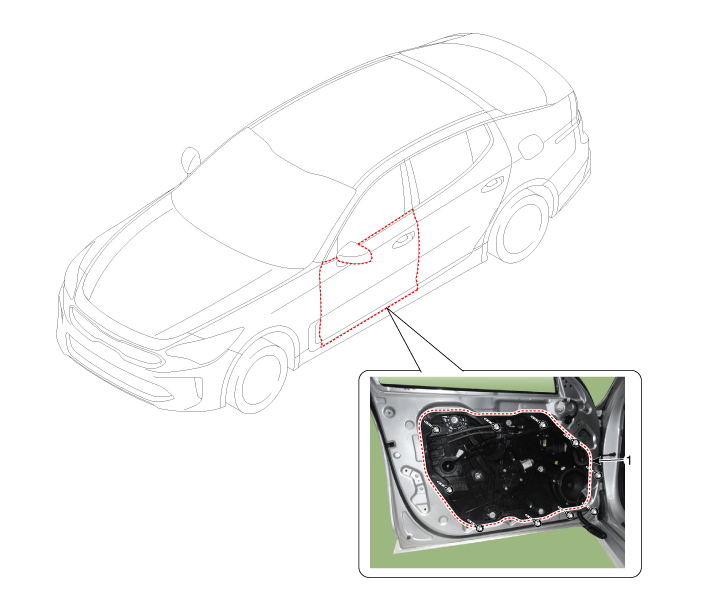

Расположение компонента

Процедуры ремонта

Модуль передней двери

1. 1

   Снимите стекло передней двери.

   (См. Передняя дверь — «Оконное стекло передней двери»)

2. 2

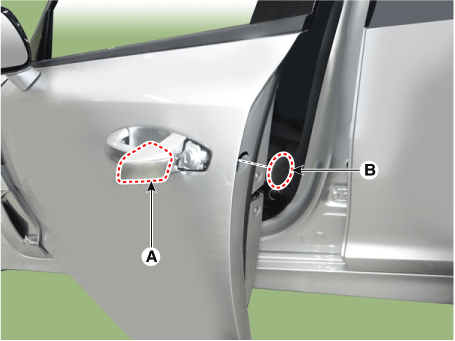

   Снимите крышку замка передней двери (А) и крышку (В).



3. 3

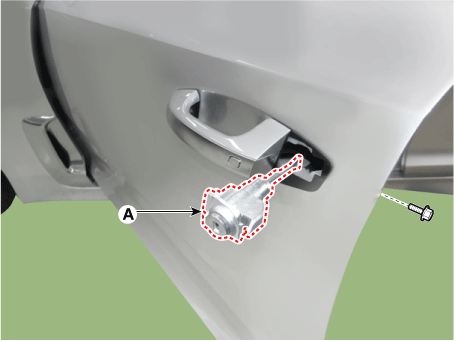

   Снимите замок передней двери (А) после ослабления крепежного болта.

   Момент затяжки : 3,4–5,7 Н·м



4. 4

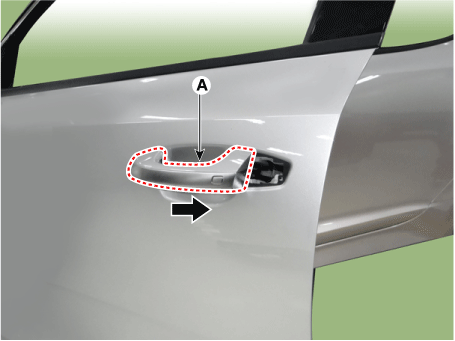

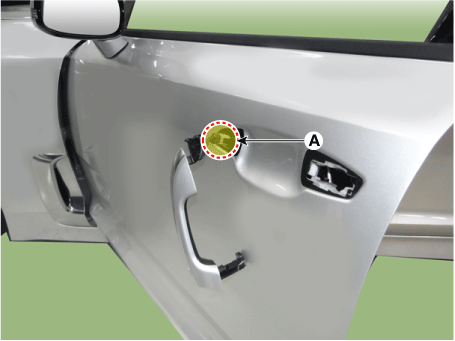

   Снимите наружную ручку передней двери (А), сдвинув ее назад.



5. 5

   Отсоедините разъем наружной ручки передней двери (А).



6. 6

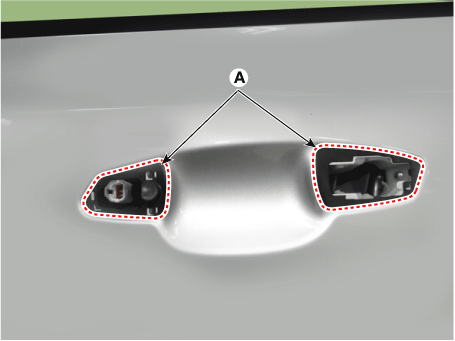

   Снимите накладку внешней ручки передней двери (А).



7. 7

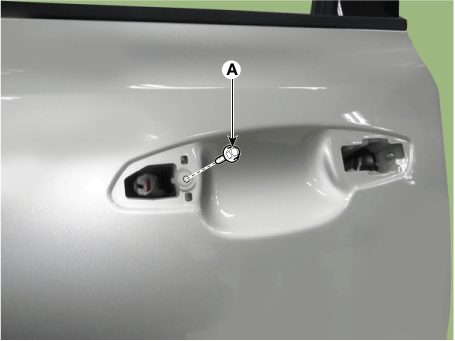

   Ослабьте винт крепления основания наружной ручки передней двери (А).



8. 8

   Отсоедините разъем наружного зеркала заднего вида (А).



9. 9

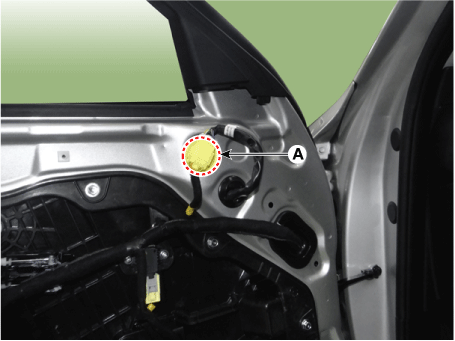

   Отсоедините главный разъем проводки передней двери (А).



10. 10

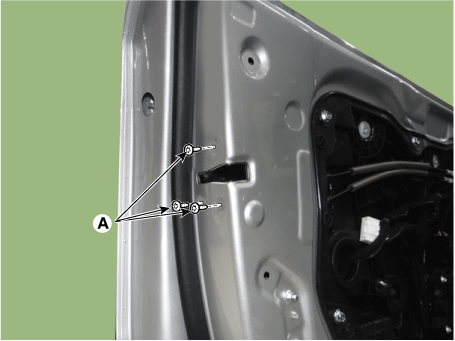

    Ослабьте крепежные винты защелки передней двери (А).



11. 11

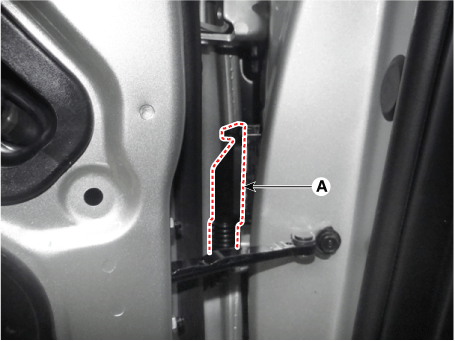

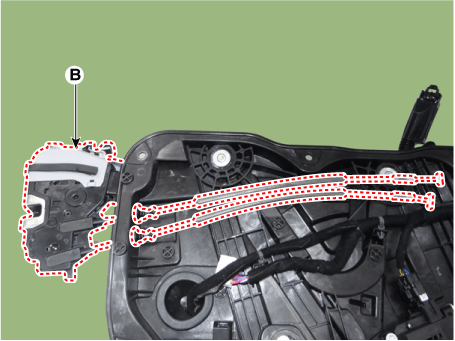

    Снимите защелку передней двери (А) после ослабления крепежных болтов.



12. 12

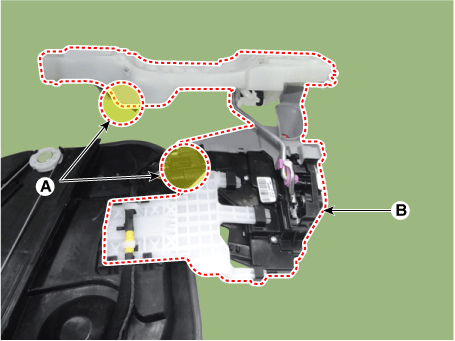

    Снимите защелку передней двери (В) после отсоединения разъема (А).





13. 13

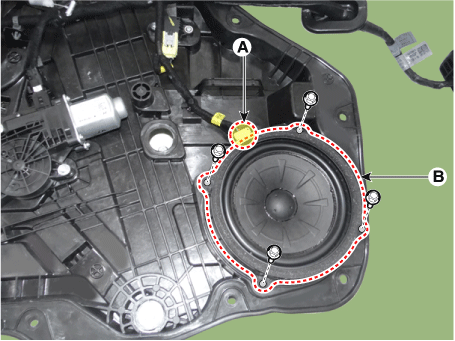

    Снимите динамик передней двери (B), предварительно отсоединив разъем (A).



14. 14

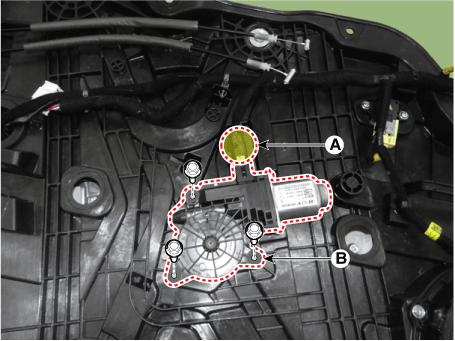

    Снимите электродвигатель стеклоподъемника передней двери (В) после отсоединения разъем (А).



15. 15

    Отсоедините разъемы и жгут проводов модуля передней двери.

16. 16

    Установите в порядке, обратном снятию.
