Датчик фронтального удара (FIS)

Описание и работа

Описание

• Датчик лобового столкновения (FIS) установлен в переднем концевом модуле (FEM).

• FIS — это удаленный датчик, который определяет ускорение из-за столкновения на место его установки.

• Основная цель датчика лобового удара (FIS) состоит в том, чтобы обеспечить указание на столкновение. Датчик лобового удара (FIS) посылает ускорение данные в SRSCM.

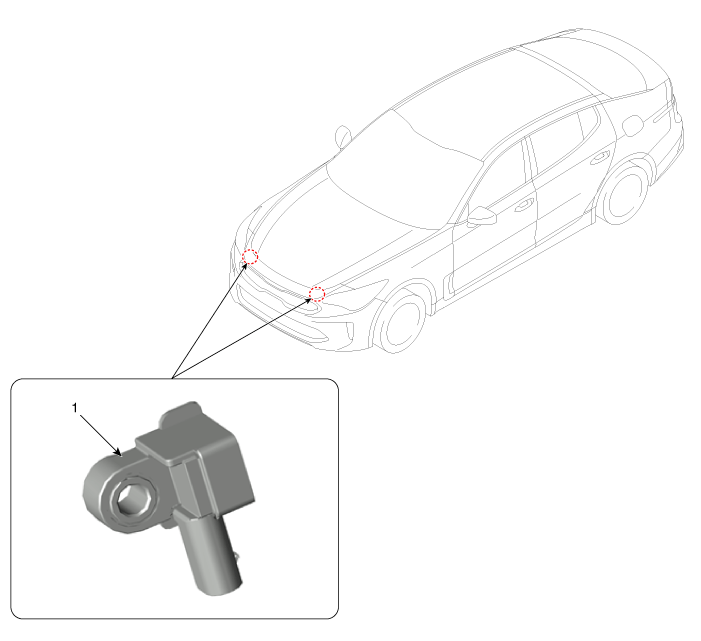

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательный кабель аккумулятора и подождите не менее тридцати секунд. до начала работы.

2. 2

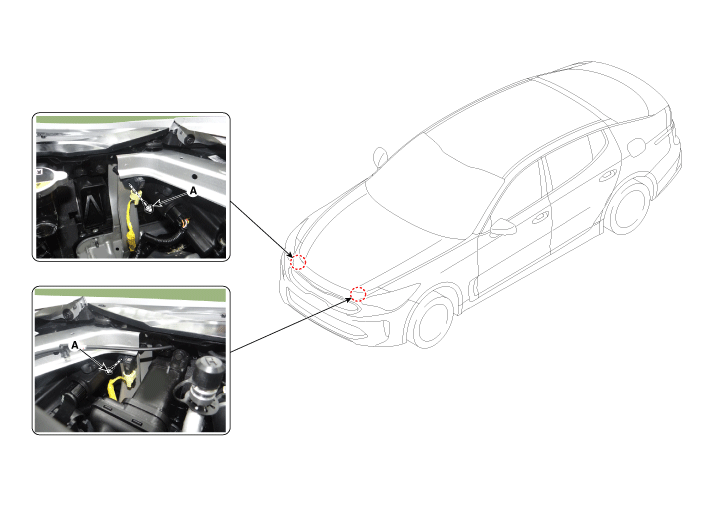

   Отсоедините разъем датчика лобового столкновения (А).



3. 3

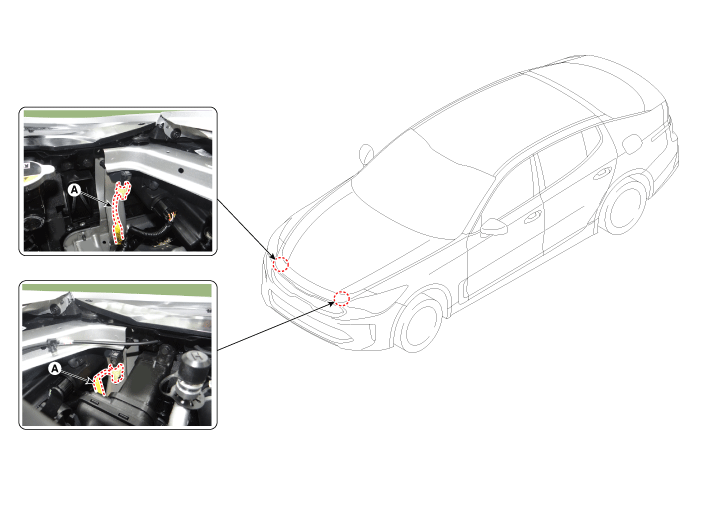

   Снимите крепежный болт датчика лобового столкновения (А).



Монтаж

1. 1

   Установите новый датчик фронтального удара.

2. 2

   Затяните болт крепления датчика лобового столкновения.

   Момент затяжки : 7,8–11,7 Н·м

3. 3

   Подключить датчик лобового удара.

4. 4

   4. Подсоедините отрицательную клемму аккумулятора.

5. 5

   После установки датчика фронтального удара проверьте правильность работы системы:

   • Включите зажигание. Индикатор SRS должен загореться на около шести секунд, а затем выключается.
