Модуль коленной подушки безопасности (KAB)

Описание и работа

Описание

Установленная внутри подушки безопасности коленная подушка безопасности (KAB) защищает водителя в случае лобового столкновения. SRSCM определяет, следует ли и когда развертывать KAB.

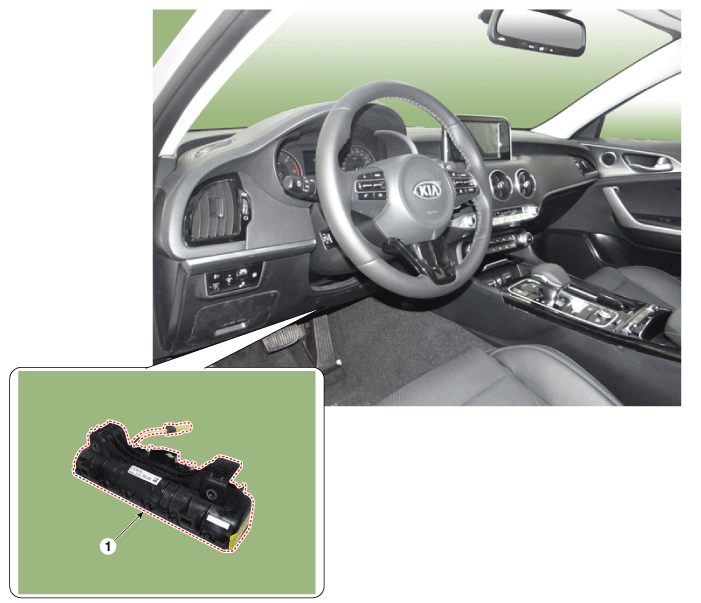

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи и подождите не менее трех минут до начала работы.

2. 2

   Снимите нижнюю панель аварийной подушки.

   (См. Кузов (внутри и снаружи) — «Нижняя панель аварийной площадки»)

3. 3

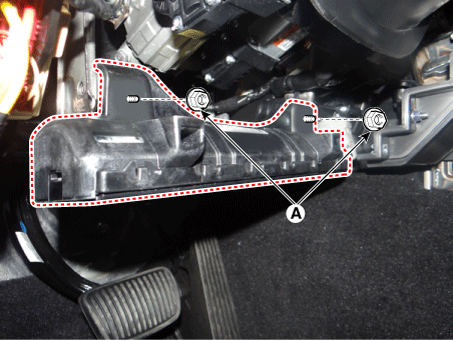

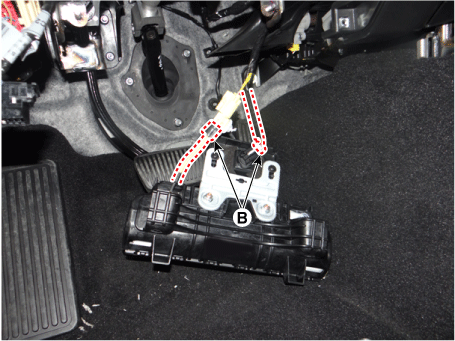

   Ослабьте гайки (А) и отсоедините разъем (В).

   Момент затяжки : 7,8–11,8 Н·м





Монтаж

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи и подождите не менее трех минут до начала работы.

2. 2

   Установите в порядке, обратном снятию.

3. 3

   Подсоедините отрицательный кабель аккумулятора.

4. 4

   После установки коленной подушки безопасности (KAB) убедитесь в правильности работы системы.

   • Включите зажигание. Индикатор SRS должен загореться на около шести секунд, а затем выключается.
