Модуль шторной подушки безопасности (CAB)

Описание и работа

Описание

Установленные внутри обшивки потолка шторки безопасности (CAB) защищают водителя. и пассажиров от опасности в eSRSCM определяет срабатывание шторки безопасности на основе сигнала датчика бокового удара (SIS). SRSCM определяет раскрытие шторки подушка безопасности с помощью сигнала датчика бокового удара (SIS).

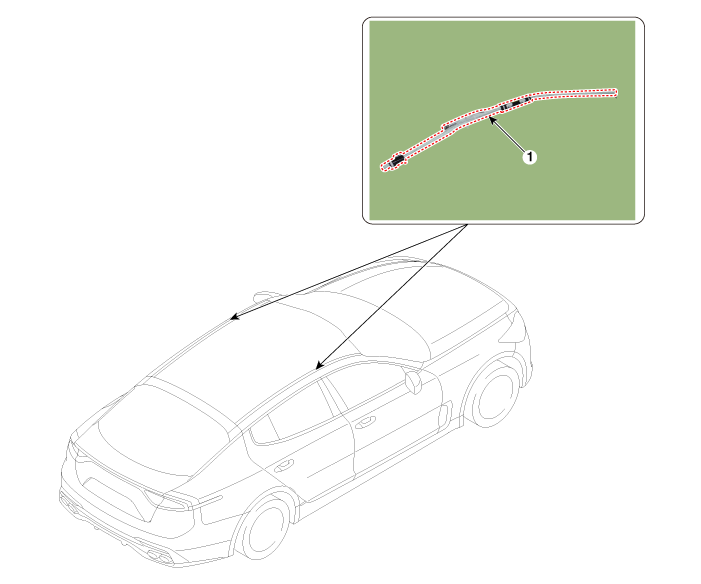

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи и подождите не менее трех минут до начала работы.

2. 2

   Снимите обшивку крыши.

   (См. Кузов (внутри и снаружи) — «Обшивка крыши в сборе»)

3. 3

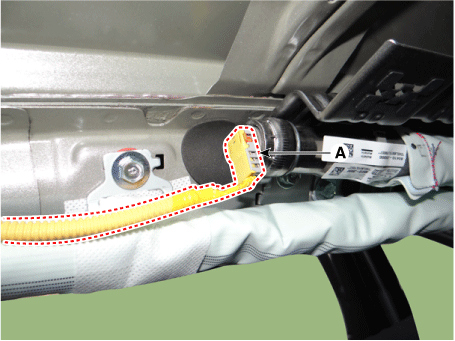

   Отсоедините разъем (А) от модуля шторки безопасности.



4. 4

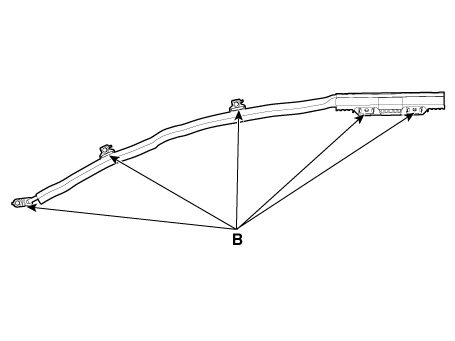

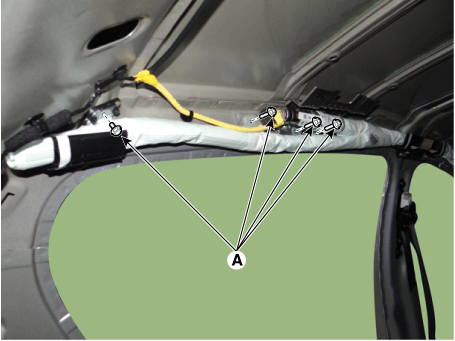

   Ослабьте болты и гайки шторки безопасности, а затем снимите шторку. воздушная подушка.

   Момент затяжки

   Болт: 7,7–11,7 Н·м

   Гайка: 3,8–5,8 Н·м





Монтаж

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи и подождите не менее трех минут до начала работы.

2. 2

   Установите в порядке, обратном снятию.

3. 3

   Снова подсоедините отрицательную клемму аккумулятора.

4. 4

   После установки шторки безопасности (CAB) проверьте правильность работы системы:

   Включите зажигание. Индикатор SRS должен загореться на около шести секунд, а затем выключается.
